Як своїми руками виготовити тривалого горіння піч на тирсі, відпрацювання, дровах

В уявленні більшості людей котел, що працює на твердому паливі - це металевий ящик з дверцятами для завантаження палива і трубою, привареною до верхньої частини. У такій конструкції все згорали з величезною швидкістю, викидаючи тепло через димохід, який використовували в якості гріючого елементу і простягали по приміщенню. Подорожчання енергоносіїв змушує людей винаходити більш ефективні способи опалення, в результаті чого з'явилася піч тривалого горіння. ефективність якої набагато вище традиційної

Принцип роботи і пристрій печі

Котел тривалого горіння відрізняється від інших пристроїв обігріву на твердому паливі тим, що всередині відбувається не горіння, а тління, яке виділяє достатню кількість тепла, щоб забезпечити їм одну або дві кімнати. Для створення процесу тління паливо трамбують, щоб між його частинками залишилося мінімум повітря, так як кисень підвищує інтенсивність протікання процесу з величезним виділенням тепла.

При цьому паливо швидко витрачається, і буде потрібно його дозавантаження. Такі котли ніякої економії не приносять, а зайве тепло буде йти через димохід і не використовуватися за призначенням. Котел тривалого горіння використовує енергію, що виділяється при тлінні, і оснащується регулятором, дозуючим надходження повітря. Тління в брикетах або тирсі утворює «топковий» газ, який і виділяє велику кількість теплової енергії при згорянні в камері розпалювання.

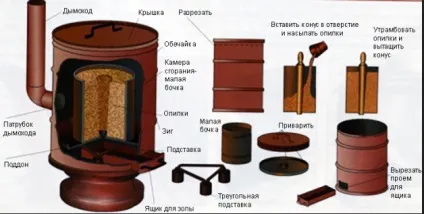

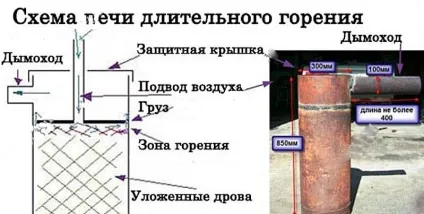

Існує два варіанти конструкції печі:

При якому пічної газ в результаті згоряння палива піднімається вгору через спресовані тирса, потрапляючи в димар.
При якому пічної газ при запалених тирсі потрапляє в зовнішній контур, де остигає і утилізується через димохід.

Паливного бака (топки), в якому варто заслінка, регулююча надходження первинного повітря.
Камери дожигания з пророблену отворами, через які надходить вторинне повітря.
Димоходу.

особливості експлуатації

Для завантаження палива знімають кришку і притискної коло разом з трубою. На дно засипають паливо до самого димоходу, яке максимально ущільнюється. Поверх нього кладуть невеликі гілочки, а на них папір або ганчірку, змочену гасом. Зверху вставляють притискної коло і закривають кришкою. Після того, як паливо почне горіти, повітряна заслінка перекривається, і піч можна залишити на кілька годин до наступного завантаження пального.

У котли тривалого горіння підкидати тирса при запущеному процесі не можна. Після його закладки і до повного згоряння піч не відкривається. Можливе збільшення або зменшення сили горіння, при цьому теплотворення буде також збільшуватися або знижуватися. Процес горіння починається знизу по центру, і поширюється на всі боки. У міру згоряння, спресовані паливо опускається, забезпечуючи процес горіння на час 8-10 год.

Основна вимога до палива - це можливість його хорошою пресування всередині камери згоряння, в центрі якої розташований повітряний канал. Розмір грубки вибирається, виходячи з розрахункового часу згоряння палива. Так, почалося горіння із середини назовні триває до повного перегоряння матеріалу зі швидкістю 3 см / год. Завантаживши тирсу в ємність, діаметром 30 см. Процес триватиме до 6 ч.

Кількість теплоти, що утворюється при горінні, залежить від діаметра і глибини печі. У високій і вузькій конструкції нагрів буде відбуватися швидше, а виріб з великим діаметром зробить процес довгим і спекотним.

переваги печі

Тривалій роботі на одній закладці пального (10-20 год. В залежності від моделі).
Автономність роботи (не потрібно постійний контроль з боку людини).
Відносно невеликі габарити і вага.
Можливість використання різного палива (котел працює на тирсі, вугіллі, дровах, щепах, пеллетах), що робить собівартість опалення помітно нижче від альтернативних варіантів.
Не вимагає наявності фундаменту.
Не має потреби в регулярній розпалюванні, довгий простій ніяк не впливає на довговічність і працездатність пристрою, що особливо зручно для заміського будинку або дачі.
Максимально повне спалювання палива і малий залишок золи.
Піч на тирсі практично не димить.
Досить легко виготовляється своїми руками з простої сталевий бочки або інших підручних матеріалів.
Невисока вартість.

Серйозних недоліків печі, виготовлені своїми руками не мають, але є умови, для роботи в яких вони погано підходить. Такі прилади не використовуються для опалення великого будинку, їх призначення - обігрівати невеликі приміщення.

Як зібрати своїми руками?

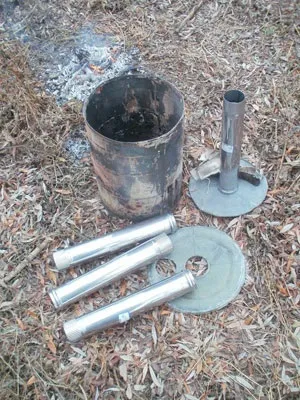

Основою для виготовлення печі на тирсі, служить 200 літрова ціла сталева бочка без іржі. Як підійде пропановий балон, відрізок сталевої труби або вогнегасник великого розміру. У даній деталі головним показником служить товщина стінок, від неї залежить тривалість експлуатації всього вироби.

З інших матеріалів потрібні:

Матеріал для ніжок (при круглої основі), в якості якого можуть використовуватися обрізки труби, шматки арматури, швелер та т. Д.
Два сталевих кола з діаметром бочки і товщиною стінки 5 мм.
Готова або самостійно виготовлена дверцята.
Труба, на 15 см. Довший бочки, і 100 мм. в діаметрі.
Труба, довжиною 5 м. І діаметром 100 мм. для димоходу.

Знадобляться наступні інструменти:

Газовий різак або болгарка.
Зварювальний апарат.
молоток
Вимірювальні інструменти (рулетка, рівень).

Підготовка бака для палива. Верхня частина бочки обрізається після попередньої точної розмітки, щоб не зіпсувати заготівлю. Також, згідно з розміткою, обрізається і дно, яке не викидається, а буде використано в якості кришки.
Виготовлення дна печі з сталевого листа, який вирізається по діаметру топливника. У його центрі проробляється отвір по діаметру труби, що підводить.
Виготовлення труби, що подає кисень до зони горіння. Для цього знадобиться заготовка довша в порівнянні з паливним баком, а по діаметру рівна отвору в топливнике. У ній болгаркою прорізаються поздовжні лінії або дрилем проробляється перфорація в кількості більше 50 шт.
Перфорована труба вставляється в середину дна і приварюється, після чого вирізається кришка з отвором по центру, підігнаним по діаметру труби (на неї ставиться кришка). Також проробляється додатковий отвір біля краю для контролю тяги і доступу повітря, на яку ставиться рухлива заслінка. Кришка для зручності обладнується дугами для зручності обслуговування.
Монтаж димоходу з патрубка в діаметрі 10 см. І труби, що з'єднується з ним хомутом. Патрубок ретельно з'єднують зварюванням до бокового виходу у верхній частині топливника і надягають на нього трубу.
Котел встановлюється на опори, які виготовляються з металевих профілів, приварених до корпусу печі, як вказують креслення.

Всі частини печі, що працює на тирсі, сильно нагріваються, через що котел, що застосовується для опалення приміщення, не встановлюють поруч з легко займистими матеріалами і поверхнями, і не залишають без нагляду. Заборонено обслуговувати пристрій без захисних рукавиць і з порушенням правил пожежної безпеки.

Важливі технічні особливості

При складанні і експлуатації котли тривалого горіння відрізняються певними технічними нюансами, відомими професіоналам, і які обов'язково повинні знати користувачі подібних пристроїв:

Труби димоходу збираються в напрямку, протилежному руху продуктів горіння.
Для димоходу підбирається така конструкція, яку при необхідності можна розбирати і робити планову чистку.
Котли не можна розташовувати біля предметів і матеріалів, які можуть витримувати вплив високої температури.
Котли на тирсі перед початком використання обов'язково тестують у всіх режимах експлуатації. При цьому з'ясовується оптимальний температурний режим пристрою і необхідну кількість палива для завантаження.

Процес виготовлення печі своїми руками при наявності матеріалів і досвіду подібних робіт нескладний. Для цього буде потрібно точне креслення, необхідні матеріали, інструменти, і всього один день часу.
Головна умова подальшої правильної роботи агрегату - це точність виготовлення, якість матеріалів і сполучних швів. При експлуатації пристрою потрібно пам'ятати, що котел - це предмет підвищеної пожежонебезпеки, і проводити c ним різні експерименти не варто.
