Як своїми руками монтується каналізація в приватному будинку

Каналізація в приватному будинку своїми руками не тільки створює умови для комфортного проживання, а й значно економить кошти. Монтаж каналізаційної системи - це завершальний етап, якому належить відповідальна робота з проектування та складання детальної схеми підключення водовідведення.

Каналізація заміського будинку

Порядок розміщення труб і стояків краще враховувати ще на етапі будівництва будинку, проте, дотримуючись правил пожежної безпеки та санітарних норм, монтаж каналізаційних систем можна виконати і в уже готовому спорудженні.

Складові елементи системи водовідведення

Схема каналізації в приватному будинку включає в себе детальний план розміщення всіх елементів і пристроїв. План розміщення каналізації заміського будинку включає такі основні елементи:

Внутрішня каналізація - труби і сантехнічні прилади, що знаходяться всередині заміського будинку.
Зовнішня система відводу води - каналізаційні труби на ділянці, що відповідають за переміщення відпрацьованої води від будівлі до пристрою накопичення.
Пристрій накопичення і переробки стоків. За бажанням власника заміського будинку, можливе використання септика, системи біологічної очистки або простого накопичувача переробленої води.

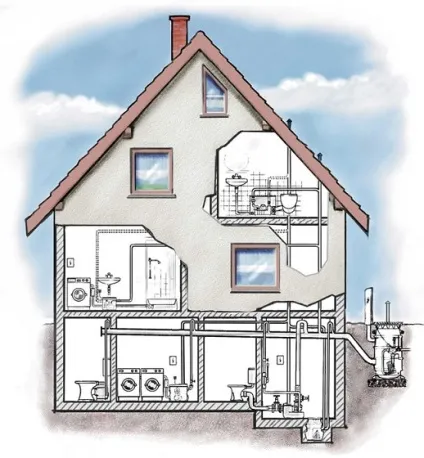

Каналізація заміського будинку схематично зображено на малюнку:

Схема каналізації заміського будинку

Внутрішня каналізація приватного будинку

Прокладка каналізації в приватному будинку починається з розведення труб і укладання комунікацій всередині споруди. Внутрішня каналізація в приватному будинку складається з таких важливих елементів:

Каналізаційні стояки.
Зливні труби.
Унітаз.
Умивальник.
Ванна.
Пристрій зливного бачка.
Фанова труба - продовження центрального стояка, що використовується для провітрювання і регулювання тиску в системі.

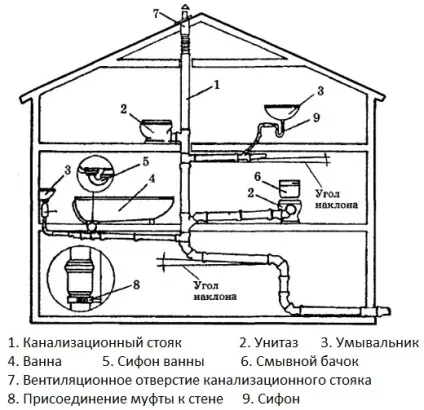

Система відведення переробленої води в двоповерховому будинку схематично показана на малюнку:

Система відведення переробленої води в двоповерховому будинку

Основні принципи пристрою внутрішньої розводки:

Монтаж внутрішньої каналізації слід починати з розведення труб від унітазу, раковини, зливного бачка, ванни і пральної машини.
Для зливу води в унітазі рекомендується використовувати труби діаметром 100мм, а для всіх інших сантехнічних приладів необхідна укладка труб діаметром 50 мм.
Якщо на шляху каналізаційної системи зустрічаються повороти, їх пристрій виконують за допомогою ревізії для зручної прочищення.
Зливні труби від всіх приладів необхідно вивести в центральний стояк.
Прокладка каналізації в приватному будинку може бути виконана за допомогою полівінілхлоридних або поліпропіленових труб. Пластик має нижчу вартість і відмінні експлуатаційні характеристики, а тому повсюдно застосовується в каналізаційних системах заміських будинків.
У дерев'яному будинку елементи розводки слід монтувати в перекриттях, при цьому стежити, щоб не порушувалася цілісність несучих балок.Внутренняя розводка каналізації в дерев'яному будинку має особливі правила монтажу з урахуванням усадки, яку дає зруб.

Кріплення труб в дерев'яній будівлі найкраще робити, уникаючи жорсткого кріплення до стін і несучих балок, щоб уникнути деформації при усадці будівлі. Це забезпечить правильне функціонування всієї каналізаційної мережі в дерев'яному будинку.

Коли укладання трубопроводу завершена, необхідно ретельно закріпити і герметизувати стики. Наступним етапом виконується монтаж зовнішньої системи каналізації заміського будинку.

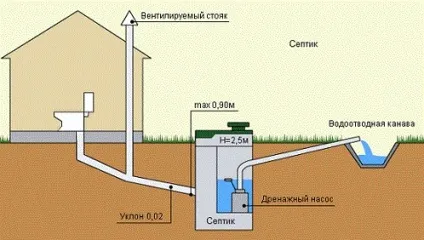

Проста схема зовнішньої каналізації

Зовнішня каналізація приватного будинку

Монтаж зовнішньої системи каналізації заміського будинку складається з прокладки магістралі від будівлі до пристрою для накопичення переробленої води. Цей етап включає виконання наступних завдань:

Викопати траншею для каналізаційних магістралей на всій протяжності заміського ділянки.

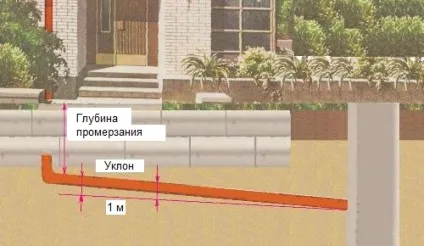

Глибина траншеї залежить від місцевого клімату: чим холодніше погодні умови - тим глибше необхідно закладати труби.

Якщо труби розташовуються на глибині менше 70 см під землею, необхідно виробляти якісне утеплення.

Необхідно виконати невеликий ухил на всій протяжності водовідвідної системи, щоб вода проходила до накопичувача стоків природним шляхом - самопливом.

Забетонувати траншею для підвищення жорсткості системи.

Протяжність зовнішньої системи відводу переробленої води обчислюється для кожного заміського будинку індивідуально.

Порада! Пристрій накопичення не варто розташовувати занадто близько до будинку для запобігання виливання стоків на грунт поблизу споруди і забруднення грунтових вод.

Трубопровідна газ потрібно до місця установки системи для накопичення стоків.

Сучасні способи утеплення труб

Оскільки утеплення трубопроводу значно спрощує процес установки і економить фізичні ресурси, дозволяючи виривати траншеї меншої глибини, його використовують в найрізноманітніших кліматичних зонах країни.

Головні способи утеплення труб:

Природне утеплення.
Використання спеціальних матеріалів з термозберігаючих властивостями.
Підігрів.

Природне утеплення передбачає розміщення трубопроводу на такій глибині, де він надійно захищений від промерзання. Даний метод можна використовувати на території з теплим або помірним кліматом.

Природне утеплення не підходить для місцевості з суворими зимами і вимагає застосування додаткових заходів.

Утеплення за допомогою спеціальних матеріалів є найбільш ефективним способом захисту каналізаційної магістралі від морозу і негативного впливу зовнішнього середовища.

Утеплення водопровідної труби

Утеплення може здійснюватися двома способами:

Рулонним способом - намотування спеціального матеріалу навколо труби.
Формовим способом - застосування спеціальних жорстких термоізоляційних матеріалів, що виготовляються під певний діаметр труби.

Якщо місцевість характеризується надзвичайно низькими температурами протягом року, рекомендується проводити активну утеплення за допомогою кабелю підігріву. Існують також труби, що оснащені вбудованим кабелем підігріву на виробництві.

Установка пристрою для накопичення стоків

За каналізаційної магістралі стічні води потрапляють в пристрій для накопичення. Залежно від висунутих вимог в якості накопичувача може бути використаний септик з механічним очищенням (заводського виробництва або виготовлений самостійно з бетонних кілець) або станція біологічного очищення стоків.

Септик з бетонних кілець забезпечує очистку стоків за рахунок процесу бродіння. Очищена вода потрапляє в фільтруючий колодязь, а нечистоти вимагають регулярної відкачування асенізаційної машиною.

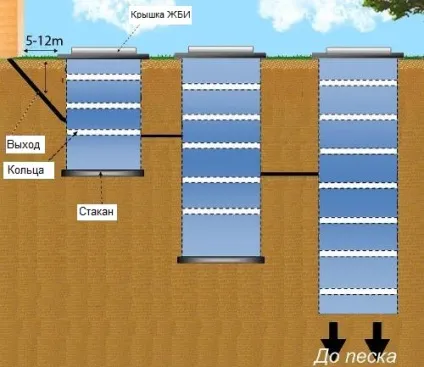

Схема септика з бетонних кілець має наступний вигляд:

Схема септика з бетонних кілець

Монтаж септика часто вимагає використання спеціальної будівельної техніки, особливо в разі установки накопичувача з бетонних кілець.

Монтаж септика з бетонних кілець складається з таких етапів:

Риття котловану необхідного розміру.
Бетонування стінок і дна ями або використання бетонних кілець в якості альтернативи.

Кількість використовуваних бетонних кілець залежить від глибини вигрібної ями.

Стики між стінками колодязя необхідно надійно герметизувати рідким склом.

Всі проміжки між стінами пристрою і грунтом слід засипати землею.

Потім потрібно виконати монтаж каналізаційних труб для септика.

Трубу, що підводить воду до накопичувача, необхідно розташовувати під ухилом.

Рівень трубопроводу під землею повинен знижуватися для природного відтоку води в наступний фільтруючий колодязь.

Повернутися до змісту ↑

Ремонт каналізації: найпоширеніші проблеми

Оскільки каналізація щодня піддається підвищеним навантаженням, час від часу відбуваються засмічення системи і поломки різних пристроїв. Досить часто доводиться стикатися з поломкою зливного бачка. Ремонт зливного бачка можна виконати самостійно, знаючи основні принципи роботи пристрою.

Ремонт зливного бачка

Розрізняють такі види зливного бачка:

Механізм зливного бачка з нижнім підведенням води;
Механізм зливного бачка з бічним підведенням води.

Найбільш поширені види поломок зливного бачка:

Безперервна текти води в унітаз.

Виправити перекіс поплавка;
Заміна поплавця або всього механізму;
Заміна зливного клапана бачка.

Сильний шум при подачі води. У моделях бачків з нижнім підведенням води така поломка зустрічається рідко. А ось для механізму з бічною подачею це досить часте явище.

Ремонт полягає в наступних діях:

Одягти глушник на спеціальний штуцер;
Заміна поплавковою механізму.

Поломка спускового механізму. Виконати ремонт можна, зробивши такі дії:

Заміна або ремонт ланцюжка, що з'єднує кнопку і зливну арматуру.

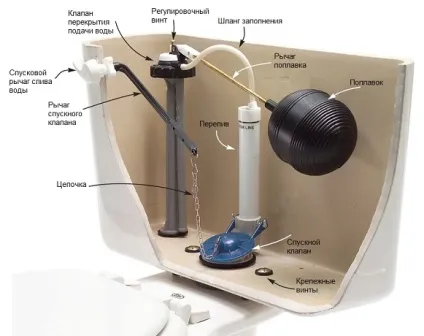

Пристрій зливного бачка

Ремонт сантехнічних пристроїв може бути різного рівня складності. Найчастіше можна вирішити проблему самостійно, а в більш важких випадках, знадобиться вдатися до послуг сантехніка.

Ремонт зовнішньої каналізації, як правило, часто не потрібно. Однак один раз в 5-7 років необхідно відновлювати фільтруючий шар грунту поблизу очисної споруди, а також повністю замінювати або виробляти частковий ремонт накопичувального пристрою.
