Як спирати збірні плити перекриття
Назріла тема для цієї статті - вже дуже багато помилок допускають будівельники.
Що являє собою збірна плита (пустотная або ребриста)? Це перш за все армована залізобетонна конструкція, розрахована на певну роботу. Будь-залізобетон може працювати тільки при такій схемі, коли напруги в ньому може підхопити робоча арматура.
У збірних плитах робоча арматура розташована тільки в нижній зоні плити і тільки уздовж плити. Що це означає? Це означає, що плита без руйнування може згинатися тільки в поздовжньому напрямку і тільки так, щоб вигин плити був спрямований вниз.

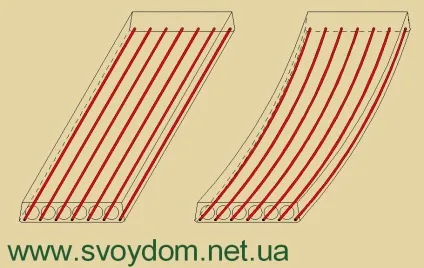

Як видно з малюнка, коли плита згинається, її нижня частина розтягується, і арматура при цьому підхоплює це напруження розтягу, тому що бетон на це не здатний. Бетон без арматури при вигині буде тільки тріщати і руйнуватися. При найменшому вигині нам потрібно встановлювати арматуру, яка буде брати розтягують напруги вигину на себе.
Тепер повернемося до збірних плит. Ми знаємо, що робоча арматура плити розташована тільки уздовж плити і тільки у її нижній межі.
Розглянемо нижче різні ситуації обпирання плит перекриття.
Як можна спирати збірні плити перекриття
1) Класичний спосіб спирання плити: по двох сторонах.
Тут все витримано в кращих традиціях: плита згинається під вагою навантаження, робоча арматура підхоплює напруги вигину, і якщо навантаження не перевищує несучої плити, ніякого руйнування не відбувається - все працює за планом.
2) Спирається плити по трьом сторонам (двом коротким і однієї довгої).
Цей спосіб спирання називається ще опертям з засувкою плити на стіну. Його допускається застосовувати, коли по ширині прольоту плити не розміщуються, а монолітний ділянку робити недоцільно. У порівнянні з попереднім варіантом цей варіант для роботи плити гірше, але в принципі, він не заборонений. Головне пам'ятати: бажано плиту по довгій стороні не заводити в стіну глибше, ніж на висоту плити (при висоті плити 220 мм плиту не спирається глибше, ніж на 220 мм), щоб не утворилося защемлення. Що таке защемлення, і чим воно шкідливе для збірних плит, буде розглянуто в статті трохи далі.
В даному випадку згинається не вся плита, а тільки вільний її край. Але все одно при цьому в роботу вступає поздовжня робоча арматура і підхоплює розтягують напруги - просто не в усій плиті, а в її частині.
Як не можна спирати збірні плити перекриття
1) Обпирання плити по двох довгих сторонах.
Як ми пам'ятаємо, робоча арматура в плиті є тільки в поздовжньому напрямку. У поперечному напрямку є тільки незначна сітка, яка може сприйняти навантаження від власної ваги плити на періоді монтажу (коли петля піднімається краном за чотири петлі). І якщо ми зіпріться плиту по двох довгих сторонах, під навантаженням вона почне згинатися як на малюнку, і просто не буде достатньої площі арматури в цьому напрямку - плита почне тріщати. На початковому етапі навантаження зможе сприйняти наявна сітка, але (повторюся), площа арматури цієї сітки розрахований тільки на власну вагу плити.
2) Пристрій додаткової опори в прольоті плити.
Потрібно запам'ятати раз і назавжди: збірні плити працюють виключно як однопрогонові. Якщо десь в прольоті з'являється стіна або колона, відбувається те, що показано на малюнку вище. Плита між опорами згинається вниз, а над опорою відбувається вигин в протилежну сторону - з розтягнутою зоною вгорі. Але у верхній зоні плити у нас немає робочої арматури, і нам нічим сприйняти розтягують напруги вигину. У підсумку, з'являються тріщини у верхній зоні плити, як показано на малюнку. Це може бути всього одна тріщина, але її достатньо буде, щоб з часом або відразу привести до аварійного стану.
3) Обпирання збірної плити на дві стіни з виносом частини плити в вигляді балкона (консолі).
Ця ситуація приблизно така ж, як в попередньому випадку. Верхньої арматури немає, сприйняти розтягнення нічим. Чим більше довжина консолі і чим більше навантаження на неї (особливо на краю), тим швидше відбудеться руйнування.
Звис плити в іншому напрямку буде таким же аварійним, як і показаний на малюнку.
4) Спирається збірної плити на колони (точкові опори).
Якщо ви захочете опереть плиту нема на стіни або балки, а прямо на колони, запам'ятайте: цього робити не можна. Принцип роботи арматури в залізобетоні наступний: розтягнута арматура в плиті працює тільки тоді, коли її кінці заведені на опору. Якщо під краєм плити (і під кінцем арматурного стержня) опори немає, така арматура перетворюється на безплідний баласт.
На зображенні ми бачимо варіант спирання плити на 4 колони. По-перше, плита прогинається не тільки в поздовжньому, а й в поперечному напрямку - а як ми з'ясували з пункту 1, в такому випадку можуть утворитися тріщини. Але це не найстрашніше - ці тріщини просто не встигнуть утворитися через аварійну ситуацію в іншому напрямку. Отже, по-друге, на опору у нас потрапляють лише дві крайні арматуріни, інші «зависли в повітрі» і в роботу не включаються. А це означає, що площа робочої арматури в плиті зменшилася в багато разів в порівнянні з необхідною. Природно, така плита буде прагнути зруйнуватися.
Кращим виходом з такої ситуації буде пристрій балок в потрібному місці обпирання плити - між близько розташованими колонами.
5) Защемлення збірної плити перекриття.
Що таке защемлення? У разі спирання плит перекриття - це заклад плити на стіну більш, ніж на величину висоти перетину плити і привантажувач зверху стіною. Справа в тому, що защемлені плити працюють зовсім не так, як шарнірно спираються. Всі збірні плити розраховані на шарнірне обпирання (коли плита, прогину, як би повертається на опорі). У нормативних документах по збірним плитам чітко обумовлена глибина обпирання, і вона не повинна бути не тільки менше зазначеної - її не можна робити занадто великий.
Розглянемо на малюнку, до чого призводить защемлення плити на опорі.
При шарнірному закріпленні плита просто повертається трохи на опорі і розтягується в нижній зоні - там і спрацьовує нижня робоча арматура.
При защемленні плита занадто глибоко заведена, щоб провернутися, в результаті вона згинається хитрим чином, коли в центрі виявляється розтягнутою нижня зона плити, а у опор - верхня. А в цій верхній зоні у нас немає достатньо арматури, щоб сприйняти розтягують зусилля. У підсумку, утворюються тріщини, які особливо небезпечні тим, що їх не видно (вони приховані під підлогою), але з часом вони розширюються і призводять до аварійного стану.
