Як самому зробити твердопаливний котел тривалого горіння - реальний досвід

Як можна самому зробити твердопаливний котел сверхдлительного горіння - реальний досвід

Після будівництва заміського котеджу на місці, де відсутнє магістральний газопровід, постає питання опалення. Ідеальним варіантом буде зібрати твердопаливний котел сверхдлительного горіння своїми руками. Устаткування має ряд переваг: просте обслуговування, значно нижче вартість при самостійній збірці.

Єдиний мінус опалювальних пристроїв, що функціонують на твердому паливі - це постійний контроль за паливом, так як через певний проміжок часу потрібно додавати брикети, пелети, дрова чи вугілля. Установка твердопаливних котлів опалення в приватному будинку вирішує цю проблему, так як в якості палива може використовуватися навіть сміття і додавати пальне достатньо всього кілька разів на день.

Принцип дії і види твердопаливного котла

Функціонування агрегату заснована на тлінні твердого палива протягом декількох годин, з мінімальною відпрацюванням, тобто дрова або пеллети згоряють практично повністю. Безліч матеріалів може використовуватися в якості пального: старий одяг і взуття, торф, сміття, дрова і так далі.

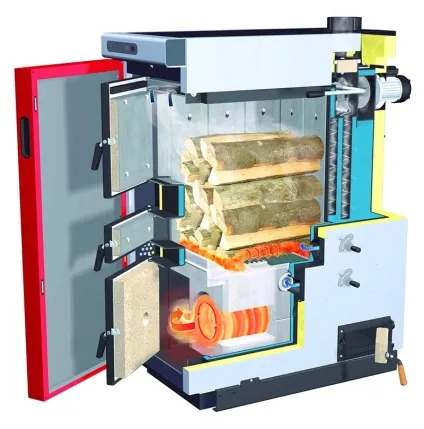

Пристрій котла опалення на твердому паливі має велику топку, куди надходить дозовано повітря в маленьке місце, де розташовується пальне. Утворені гази надходять на вулицю через трубу, обладнання зручно в експлуатації, так як паливо потрібно додавати 2-3 рази на добу.

Існує кілька видів агрегатів, що розрізняються між собою місцем розташування топки для згоряння: верхні і нижні.

Перш ніж розглянути схему, як самому зробити твердопаливний котел тривалого згоряння, розберемо пристрій агрегатів по розташуванню зони згоряння.

В обладнанні з верхньої зоною згоряння паливо розташовується нижче вантажу. Під час процесу згоряння вантаж одночасно із зоною просуваються вниз камери. Щоб зробити твердопаливні котли тривалого горіння своїми руками з верхньої зоною будуть потрібні металеві листи від 3 мм завтовшки, так як дії високих температур відбувається уздовж стінок протягом всієї висоти.

Агрегати з зоною згоряння внизу має наступний пристрій. Між паливом і стінками є вільний простір для газоутворення, що виникають в процесі горіння. Дим і газ виходять за рахунок отвори в стінці. Впливу високих температур при роботі обладнання відбувається на певні місця, рекомендується вибирати для виготовлення котла товщий метал.

Перед початком збірки потрібно детально вивчити будову та принцип дії агрегату, тільки в цьому випадку при самостійному облаштуванні можна отримати ефективне обладнання з високим терміном експлуатації для опалення приміщень.

Порада: Для облаштування опалювального обладнання фахівці радять використовувати перевірених постачальників сталевих труб і листів, так як від якості матеріалу залежить довговічність обладнання в цілому і безпеку експлуатації.

Головні елементи котла

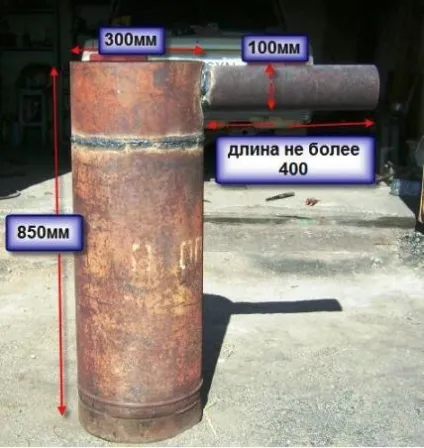

Щоб виготовити твердопаливні котли тривалого горіння своїми руками потрібно труба d - 30 см, h - 3 мм і l - 80-100 см. При використанні більш тонкого металу стінки з часом прогорять.

Котел цього виду можна розділити на три зони:

Зона для тління палива;
Для навалювання пального;
Місце для відводу газоутворення, диму і остаточного прогорання.

Розподільник повітря твердопаливного котла має отвір посередині і металевий круг. За рахунок чого на місце згоряння надходять повітряні маси через телескопічну трубу. Тут потрібно використовувати при складанні метал товщиною 6 мм. Елемент повинен вільно переміщатися - конструкція повинна бути меншим діаметром, ніж сам котел. Залежно від лопатей і габаритів конструкції повітряні маси будуть регулюватися крильчаткою. Для збільшення часу горіння палива висоту розподільника варто зробити до 5 см.

Отвір розподільника вибирається до 20 мм (при таких розмірах не буде накопичуватися зайвий кисень в конструкції), а діаметр труби 60 мм. Продуктивне і тривале горіння палива відбувається завдяки повітряним потокам (регулювання проводиться заслінкою).

На верхній частині твердопаливного котла розташовується димова труба для відводу газоутворення. Установка труби відбувається в горизонтальному положенні. Всі моделі котельного обладнання, що працюють на твердому паливі, передбачають наявність дверцята для вигреба золи, що залишилася після згоряння палива.

Технологія складання котла

Щоб зібрати твердопаливний котел сверхдлительного горіння своїми руками потрібно дотримуватися певної послідовності. Процес потребують наявності наступних будматеріалів та інструменту:

Апарат для зварювання елементів;
болгарка;
Металева труба h - 3 мм і d - 300 мм, 100 мм, 60 мм;
Металеві листи h не менше 4 мм;

Поетапний алгоритм збірки котла

Для економії коштів, більшість власників задаються питанням, як самому зробити твердопаливний котел тривалого горіння? Щоб отримати правильно функціонує обладнання потрібно виконувати дії в наступному порядку:

Після покупки труби для котла необхідно відрізати частину довжиною від 80 до 100 см. Вирізається з металевого листа дно, всі елементи конструкції з'єднуються зварювальним апаратом. Ніжки робляться з швелера;
Крильчатка з лопатями шириною менше 50 мм фіксується зварюванням до розподільника, такі розміри необхідні для максимально ефективної роботи;
Для максимально ефективного горіння палива і подачі повітря в систему в необхідних обсягах потрібно провести монтаж заслінки на трубу 60 мм, встановлену зверху на регулятор;
Для виробництва розподільника повітря буде потрібно коло на 20 мм менше діаметра труби, елемент виготовляється з металевого листа;
За допомогою болгарки вирізається прямокутник для дверцята, через яку буде здійснюватися чистка котла від золи, після, прикріплюється ручка і петлі;
Через бак котла (теплообмінник) проводять димову трубу в горизонтальному положенні;
Роблять кришку і перевіряють конструкцію на предмет герметичності, щоб всі елементи щільно закривалися, в іншому випадку продукти горіння і дим будуть проникати в приміщення.

Процес горіння твердопаливного котла можна відстежувати по диму з труби. Використання опалювального обладнання цього виду незамінне в багатьох випадках: для теплиць, будинків, приміщення для утримання тварин і багатьох інших. При дотриманні технологічного процесу складання і правильному обслуговуванні агрегат нешкідливий для людей і не викликає побічних ефектів.

Поетапний алгоритм установки твердопаливного котла

Схем підключення існує кілька, але алгоритм монтажу у всіх котлів однаковий:

Спочатку вибирається приміщення під опалювальне обладнання, облаштовується вентиляція і димохід, готується підлогу. Більш докладно про те, які на ринку є сендвіч-труби і сендвіч-відводи для будівництва димоходу дивіться тут. компанія «Термофест» в Казані допоможе вам визначитися з комплектуючими для димоходу;
Після установки агрегату все примикання з підлогою (шви) закладаються силіконовим герметиком;
За схемою підключення відбувається фіксація до котла зворотного і труби, що подає;
За допомогою перехідного патрубка робиться потрібного перетину димоотводним труба;
Як все елементи системи підключені, проводяться пуско-налагоджувальні роботи, тобто перевіряють обладнання на правильну працездатність. Термін служби котла і безпеку в значній мірі залежить від правильного монтажу.

Якщо взагалі немає навичок в роботі і підключенні котельного обладнання, фахівці рекомендують звернутися за кваліфікованою допомогою.
