Як розрахувати навантаження на проводку?

При підборі електрообладнання важливо знати, як розрахувати навантаження на кабель. Електрична мережа застосовується для передачі електричної енергії у вигляді змінного струму, від джерела живлення до певного електроустаткування. Електрична енергія характеризується наступними параметрами: силою струму, напругою, потужністю електромережі, частотою змінного струму, потужністю споживача, тобто електроприладу.

При монтажі електромережі все наявне обладнання підключається тільки паралельно. Будь електроприлад має певну споживану потужність, тому загальна потужність споживача, визначається сумою потужностей усіх підключених приладів. Таким чином, розрахувавши потужність електропроводки певного приміщення, можна підібрати відповідний кабель.

Як розрахувати навантаження на кабель?

Для забезпечення безперебійної роботи всієї електропроводки приміщення, перед закупівлею кабелю необхідно правильно виконати розрахунок навантажень на кабель. Так як існують різні види навантажень, то розрахунок проводять за всіма показниками. Перетин кабелю розраховується по току, потужності, навантаженні і напрузі.

Як розрахувати струм навантаження?

Вибираючи кабель, необхідно враховувати номінальний струм навантаження, який залежить від величини поперечного перерізу кабелю. Його вибирають з розрахунку номінального струму в мережі, при якому кабель не нагрівається, а напруга в мережі не падає. Розрахунок електричних навантажень мережі приміщення виконують за формулою: I = P / U, де I-сила струму, P-потужність електричної мережі, U-напруга, яке становить 220 В.

Для монтажу електропроводки застосовуються різні типи кабелів, які представляють собою кілька ізольованих між собою провідників, ув'язнених у герметичну оболонку.

Гранично допустиме навантаження струму на кабель безпосередньо залежить від температури кабелю, під час його експлуатації, при якій не знижується його механічна міцність і еластичність.

Також важливо визначити, матеріал жили кабелю, так як різні метали мають різні провідними властивостями. У житлових приміщеннях зазвичай використовується мідний кабель, так як його провідні властивості набагато перевищують показники кабелю, виконаного з алюмінію.

Для систем енергопостачання всередині приміщень потрібно заземлення, тому кабель повинен бути трижильний. Також варто враховувати вид монтажу: прихований або відкритий, так як це теж впливає на вибір перетину кабелю.

Після того, як визначилися з типом кабелю, варто подбати про безпеку електромережі. Для захисту від перевантажень в мережі використовуються електричні автомати.

Розрахунок перетину кабелю (проводу) за струмом

Для якісної прокладки електропроводки, щоб уникнути непотрібних неприємностей і бід, та й просто, щоб спати спокійно, життєво необхідно уважно виконати розрахунок перетину кабелю по струму. Щоб виконати розрахунок перетину кабелю по струму вам потрібно вирахувати струм, який буде проходити по нашій проводці. Номінальний струм вираховується за допомогою сумарної потужності навантаження. Сумарна потужність навантаження вираховується відповідно складанням потужностей всіх електроприладів, які будуть брати електроенергію з нашої лінії. Потрібно враховувати всі потужності, що знаходяться на шуканому ділянці.

Наприклад, у нас на ділянці 3 світильника по 100 Вт, холодильник Атлант 200 Вт, мікрохвильовка Samsung 1100 Вт, електрочайник Bosch Потужність 2200 Вт. Проводка у нас буде однофазная і буде прокладена приховано. Сумарна потужність у нас буде дорівнює P = 100 * 3 + 200 + 1100 + 2200 = 3800 Вт.

Від сумарної потужності знаходимо шуканий струм за формулою, знайомої ще зі школи:

де P - наша сумарна потужність, I - номінальний струм, U - напруга, cos? - коефіцієнт потужності. Сos? в нашому випадку практично дорівнює 1, відповідно вони можуть знехтувати.

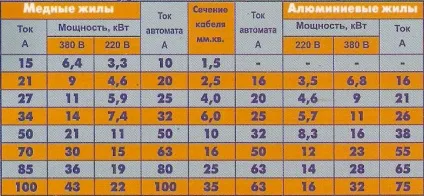

Відповідно до формули, I = 3800/220 * 1 = 17.3 А. Дивимося по таблиці кабель, здатний в прихованій проводці довго тримати 17.3 А - це мідний кабель з мінімальним перетином 2 мм 2. Для запасу, використовуємо для проводки мідний кабель, з перетином 3 * 2.5 мм 2. Розрахунок перетину кабелю по струму завершено.
