Як розібрати ноутбук Packard Bell DOT S.

Виглядає цей ноутбук ось так.

Розбирання цього ноутбука починає як завжди з вилучення акумулятора.
Перевертаємо ноутбук і зрушуємо засувку відсіку, де стоїть акумулятор в положення відкрито. Для видалення акумулятора, потрібно відсунути фіксатор в сторону і утримувати його, поки ви виймаєте батарею.

Далеко не зайвим буде одразу позбутися заглушки для карт пам'яті. Ніжним натисканням на неї, вивільняє заглушку і витягуємо її. Ця проста процедура показана на картинках нижче.

Наступним етапом витягаємо оперативну пам'ять. Знаходиться вона під кришкою, не зовсім правильної форми. Відкручуємо її і розкриваємо.

Починаємо процедуру вилучення планок пам'яті. Відгинаючи спеціальні засувки, які тримають планку, виймаємо їх. Нижче є докладний фото цього процесу.

Наступний крок в розбиранні ноутбука. це знімаємо кришку з відсіку, де встановлений жорсткий диск, з подальшим вилученням самого диска. Процедура не складна, але якщо у кого є сумніви, дивимося на фото нижче, там все зрозуміло.

Так само під цією кришкою знаходяться два модуля, які теж треба зняти. Це модуль 3G і бездротовий модуль WLAN.

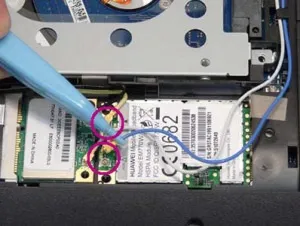

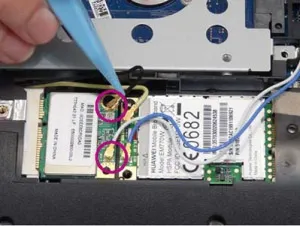

Відчіплюватися дроти, які є антенами, спочатку з модуля WLAN. Запам'ятовуємо, який дріт куди йшов. Відкручуємо один гвинт, який утримує цей модуль, і витягаємо модуль як показано на зображенні. Нічого складного.

Знімаємо клавіатуру ноутбука Packard Bell dot s.
Знаходимо засувку, яка тримає клавіатуру. Знаходиться вона зверху клавіатури, строго посередині. Натискаємо на засувку і піддягаємо клавіатуру. Піднімаємо черзі лівий, а потім правий кут клавіатури, щоб роз'єднати засувку внизу. Клавіатура повинна звільнитися. Але не варто її смикати, вона з'єднана шлейфом з ноутбуком.

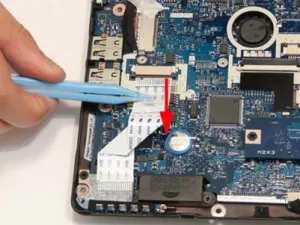

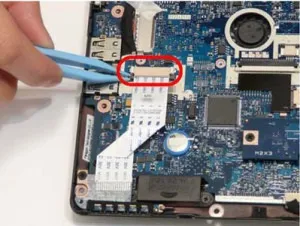

Відігнувши клавіатуру, як показано на фото, легко підібратися до гнізда, який нам і потрібно роз'єднати. Проробляємо це і клавіатура відключена.

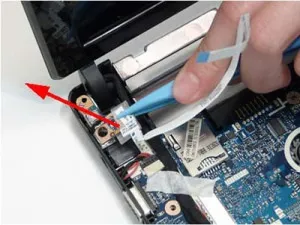

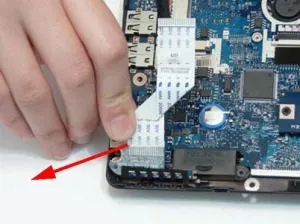

Для того щоб розібрати ноутбук. необхідно зняти верхню панель. Для цього має бути від'єднати шлейф харчування, шлейф який йде на тачпад. На фото нижче, показано детально.

Відкручуємо сім гвинтів, які вказані на зображенні.

Перевернувши ноутбук, витягуємо антенні кабелі, які проходять по напрямних. В іншому випадку вони нам будуть заважати зняти кришку.

Потім треба відкрутити одинадцять гвинтів. Гвинти різних типів і розмірів. Для зручності, на зображенні нижче, вони позначені різними кольорами. Чи не переплутайте, який гвинт, звідки викручені, це дуже важливо.

Розкриваємо наш ноутбук, розкриваємо монітор ноутбука вертикально, піддягаємо верхню панель і знімаємо її з нижньої панелі. Цей процес показаний на зображенні нижче.

Ми продовжуємо розділяти дві половини ноутбука. Робіть це акуратно і не поспішаючи. Впоравшись з засувками на передньому краї, переходимо розділяти панелі з боків ноутбука. Там стоять такі ж засувки. Якщо ви впоралися з передніми, впораєтеся без праці і з бічними засувками.

Потрібно докласти невелике зусилля і потягнути верхню панель на себе, щоб остаточно звільнитися від нижніх засувок. Верхня панель успішно знята.

Потрібно ще зняти модёль підключення блоку живлення. Він може нам перешкодити витягти материнську плату в майбутньому.

Наступною справою ми маємо позбутися ще від кількох елементів, які будуть перешкоджати розбору ноутбука і чищенні ноутбука.
Починаємо з модуля світлодіодного підсвічування. Виймаємо шлейф з роз'єму, який розташований на материнській платі. Тепер відкручуємо гвинт, що кріпить плату підсвічування, і знімаємо її. Дивимося на фото.

Ще позбавляємося від Bluetooth модуля. Якщо бути точніше, то знімати його повністю і не має сенсу, досить просто відкріпити провід, що йде на материнську плату, а сам модуль залишити, так як є. Він не заважає подальшому вилучення материнської плати з ноутбука.

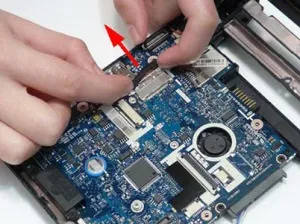

Прибираємо модуль моста. Він розташований трохи поверх материнки і він явно нам буде заважати в розборі ноутбука далі. Відклеїти скотч, який як би зміцнює дроти. Викручуємо два гвинти і знімаємо цей міст. Дивимося на картинку і не допускаємо помилок при розборі ноутбука.

Ось і вся процедура.

Нарешті підійшли ми до довгоочікуваного процесу. Тепер ми можемо зняти материнку, без будь-якого збитку для нашого ноутбука.

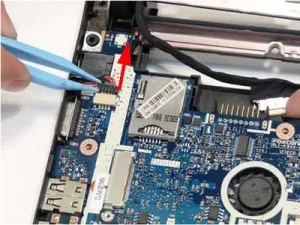

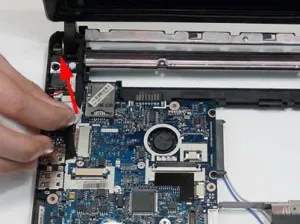

Для цього знадобиться акуратно відключити всі дроти і шлейфи, які приходять на материнську плату з інших елементів ноутбука. Ця робота багато часу не займе. В першу чергу витягнемо коннектор з роз'єму, який веде до монітора ноутбука. Так само від'єднуємо кабель живлення, він знаходиться неподалік від роз'єму з сигнальним кабелем, який веде на ЖК монітор, який ми тільки що відключили.

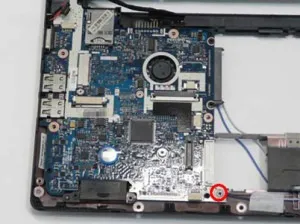

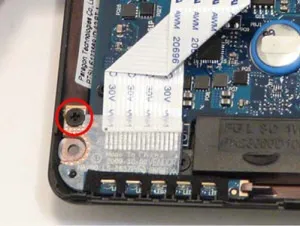

Відкручуємо всього один гвинт, який відзначений на зображенні нижче, і виймаємо материнську плату з корпусу нашого ноутбука.

Все, тепер залишилися частини ноутбука можна відсунути в сторону, вони нам знадобляться тепер тільки при складанні ноутбука.
Настав час зайнятися чисткою ноутбука і заміною термопасти на системі охолодження ноутбука. Почнемо з малого. Від'єднати роз'єм з проводом, за яким подається харчування на вентилятор охолоджування всієї системи.

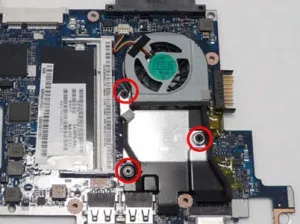

Система охолодження кріпиться до материнке всього трьома гвинтами, відкручуємо їх.
Три гвинта, багато це чи мало, вирішувати не нам. Тримається все досить впевнено і міцно. Залишимо це на совісті виробника.
Знімаємо систему охолодження з материнської плати. Тепер нічого нам не заважає провести повну і не квапливе профілактику всієї системи, що відповідає за охолодження нашого ноутбука.
