Як розібрати ноутбук apple macbook pro 13 "unibody

Використовувані інструменти:
PH00 хрестова викрутка Phillips;
TX6 викрутка Torx Plus;
Y1 викрутка tri-wing;
Пластиковий інструмент для розбору корпусів «лопатка».

1. Ось він, новенький MacBook Pro 13 "Unibody!
Ми будемо розбирати його на частини і по ходу справи порівнювати з ноутбуком MacBook Unibody.
Є відчуття, що ці моделі багато в чому дуже схожі.

2. Вміст коробки:
керівництво користувача
DVD-диски з фірмовим ПО
60-ватний блок живлення
кабель-подовжувач для блоку живлення
ганчірочка для протирання

3. Порівняємо його з MacBook Unibody:
У днище немає дверцята акумуляторного відсіку.

Відразу кидається в очі поява слота для карти пам'яті SD (і відсутність роз'єму для мікрофона).
Роз'єм FireWire на місці!
Замок безпеки перенесли на іншу сторону.

Карта пам'яті SD стирчить назовні аж на півтора сантиметра! Для MacBook «Pro» це безглузде конструктивне рішення, на наш погляд.

4. Перейдемо до справи.
Дверцята немає, значить, обслуговування користувачем акумулятора не передбачено.
Що ж, доведеться дістати хрестову викрутку.

Швиденько відкриваємо кришку і ...

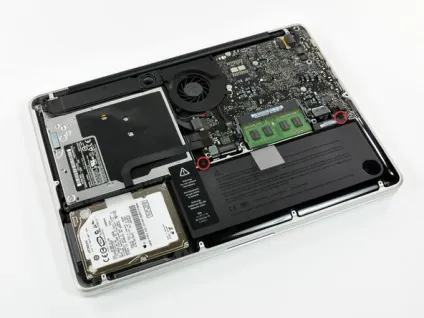

5. ... Бачимо, що всередині ноутбук виглядає майже так само, як наш старий знайомий, «молодший брат» - MacBook Unibody.
Акумуляторний відсік ідентичний моделі MacBook Pro 17 ". Ризикнемо припустити, що в оновленій моделі 15 "Pro він точно такий же.

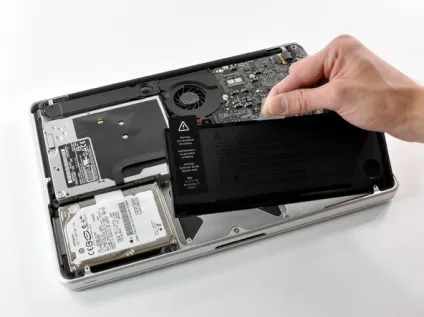

Викручуємо 2 шурупа за допомогою трилопатевий викрутки, і акумулятор раптово стає замінним!

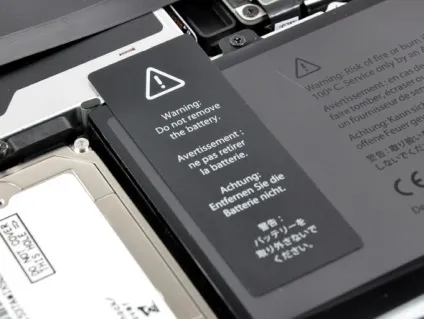

Наклейка знімається, так само як і в моделі 17 "Pro - тому що вона приклеєна тільки до акумулятора і середньої стінці, а не до оптичного приводу.

6. Характеристики 7-годинний акумуляторної батареї:
модель A1322
10,95 В
60 Вт / год
«Батарея не містить ртуті (Hg).»

При роботі з комп'ютерами з внутрішніми акумуляторами, насамперед потрібно від'єднати батарею для припинення подачі енергії на пристрій.

Взагалі-то компанія Apple здійснює заміну акумулятора, ця послуга коштує 129 доларів. І якщо у вас поруч немає фірмового магазину або сервісного центру Apple, доведеться обійтися без комп'ютера 3-4 робочих дня.

Порівняємо акумулятори обох моделей: хоча вони схожі, вони безумовно не є взаємозамінними. Батарея MacBook Pro занадто велика (і іншої форми), так що для старого MacBook Unibody не підійде.

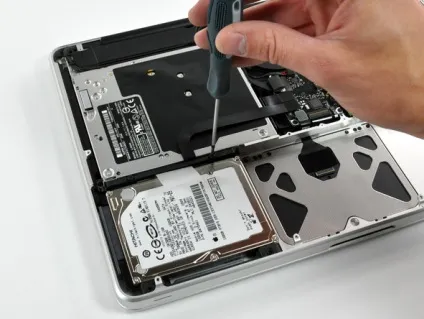

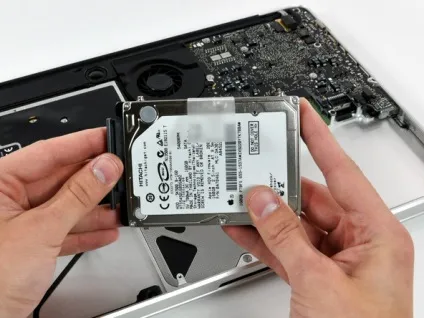

7. Знімаємо жорсткий диск ...

Фірма Apple все ще вважає його замінним для користувача, однак для заміни потрібно викрутити на 10 шурупів більше, ніж в моделі MacBook Unibody.

Насамперед ми б замінили диск Hitachi на 160 Гб чимось істотнішим.

8. Викручуємо 2 шурупа і знімаємо сабвуфер.

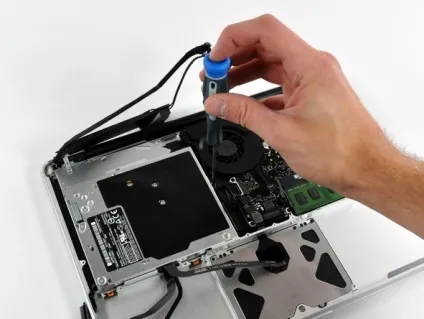

9. Привід оптичних дисків тримається на 3 шурупах з хрестовим шліцом.

Кріплення та розташування шурупів ідентичні старішої моделі MacBook Unibody.

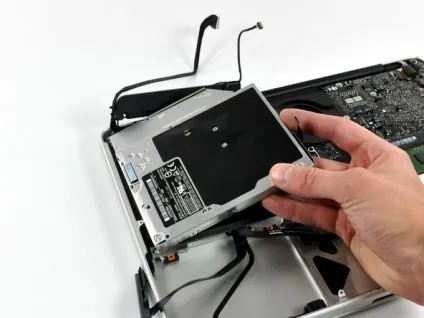

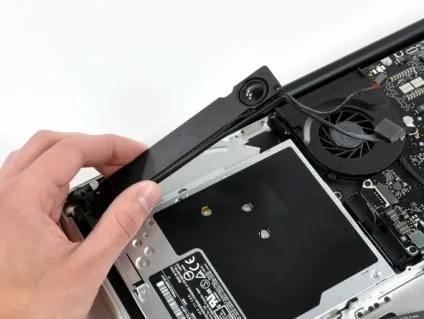

10. Знімаємо оптичний привід і виявляємо модуль правого динаміка.

Він тримається на клейкою стрічці. Злегка піддягаємо його спеціальною пластмасовою лопаткою і знімаємо.

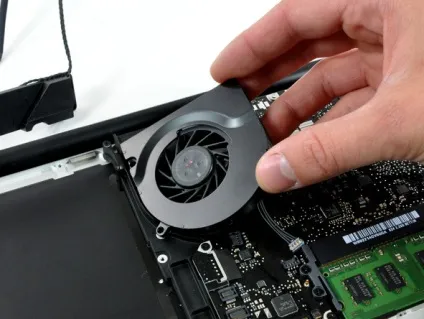

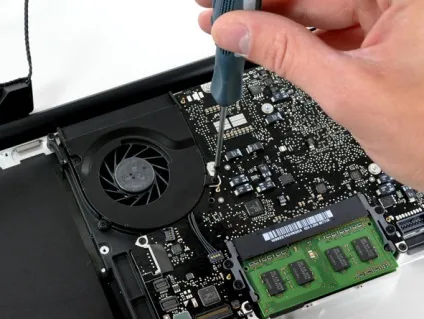

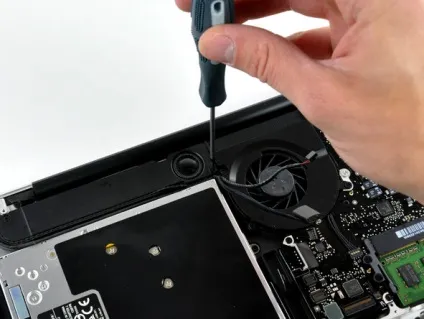

11. Від'єднуємо кабель, викручуємо 3 шурупа хрестоподібної викрутки, і вентилятор знімається!

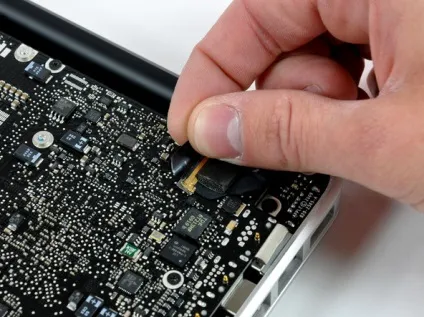

12. Від'єднуємо сигнальний кабель LVDS.

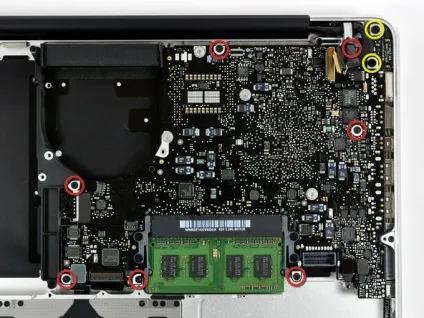

Викручуємо 7 гвинтів кріплення материнської плати (обведені червоними кружками на картинці).
Викручуємо 2 гвинта кріплення роз'єму для підключення зовнішнього блоку живлення (обведені жовтими кружками).

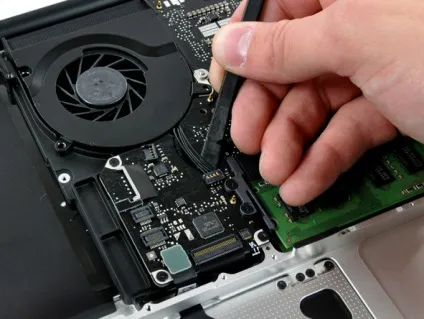

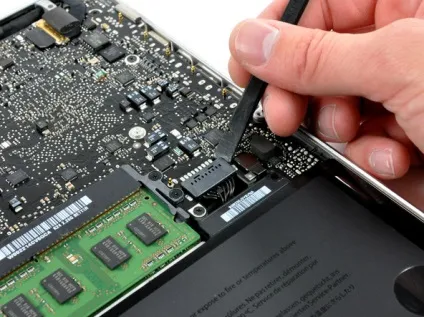

Від'єднуємо кабелі трекпада, клавіатури і індикатора заряду акумулятора.

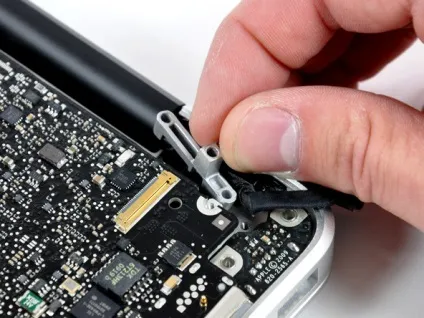

Знімаємо держатель сигнального кабелю LVDS.
Ми майже відкріпив системну плату ...

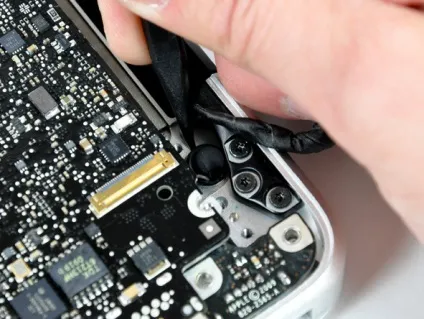

13. Вийміть мікрофон зі спеціального поглиблення.

Нарешті, ми відкріпив системну плату!

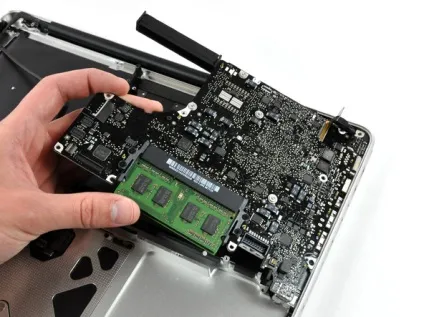

14. Знімаємо материнську плату ...

Як і в моделі MacBook Unibody, радіатор знімається разом з системною платою.

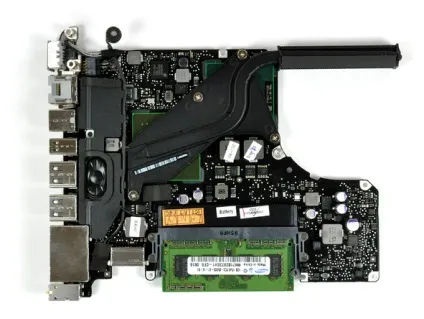

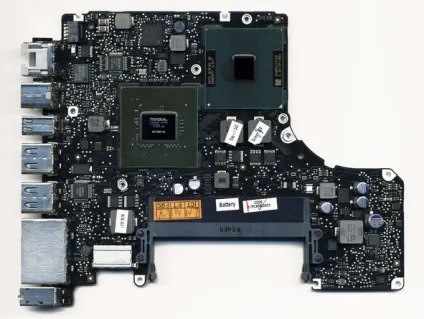

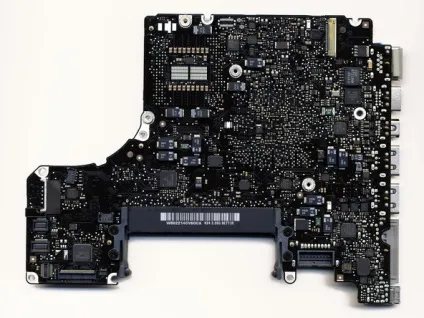

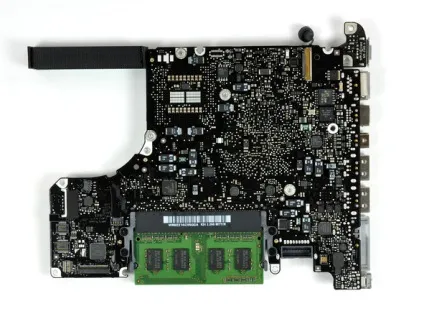

15. Розглянемо системну плату з обох сторін:

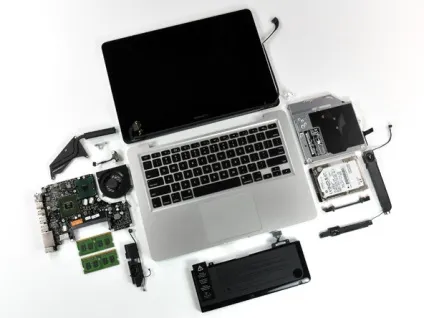

16. Розбирання завершена! Помилуйтеся на цю розсип деталей.

Ми розібрали ноутбук Apple MacBook Pro 13 "Unibody.

Дякуємо за увагу.
