Як розібрати ipod shuffle 4th generation - заміна покриття кнопок управління

Крок 1 - задня панель

• Доступ до внутрішніх компонентів в даному випадку надзвичайно складний, тому що задня панель приклеєна до переднього основи і закріплена металевими фіксаторамі.Маловероятно, що ви зможете зняти задні панель, не створивши косметичних або структурних пошкоджень.
• Вимкніть iPod.

• За допомогою металевої лопатки відокремте задню панель від заснування iPodпо шву найближчого перемикача ON / OFF.

• Зніміть задню панель iPod.

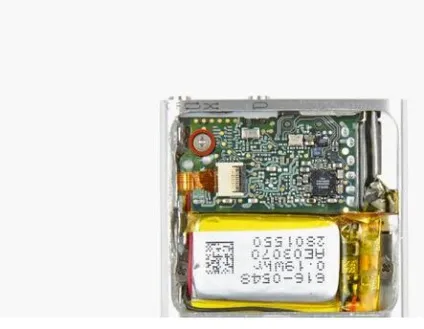

Крок 4 - материнська плата

• Якщо така є, зніміть тонке чорне покриття, що охоплює внутрішні компоненти iPod.
• Видаліть один кріпильний гвинт, що фіксує материнську плату на передній стінці iPod.

Кінчиком спеціалізованого інструменту поверніть вгору фіксатор кабелю кнопки управління Переконайтеся, що ви піддягли саме засувку, а не сам роз'єм.

• Використовуйте пінцет, щоб акуратно витягнути стрічковий кабель кнопки управління з гнізда.

• За допомогою спеціалізованого інструменту iPod акуратно очистіть батарею від клею, що забезпечує її фіксацію до передньої стінки підстави iPod.
• Вийміть акумулятор з передньої стінки, впевненим рухом, щоб не пошкодити тонкі дроти.

• Вставте кінчик металевого зонда в отвір на тильній стороні материнської плати (фіксатора).
• Відокремте фіксатор спочатку від передньої частини підстави iPod, а потім продовжите відділення і з іншого боку.
• Розблокуйте повністю фіксатор материнської плати iPod.

• Кінчиком спеціалізованого інструменту iPod підтягніть роз'єм для навушників вниз до центру iPod.

• Продовжуйте натискати на материнську плату вниз від верхнього краю iPod.
• Потягніть материнську плату від переднього підстави на стороні, найближчої до кнопки ON / OFF, і акуратно вийміть роз'єм для навушників з його відсіку на передній стороні підстави iPod.
• Відокремте вузол материнської плати від iPod ..

Крок 10 - кнопки управління

Видаліть такі чотири гвинта:

• Два 1.2 мм Phillips гвинти з великими головками (вказані червоним кольором).
• Два 1,6 мм Phillips гвинти з маленькими головками.

• За допомогою спеціалізованого інструмент iPod потягніть на себе панель кнопки управління від переднього боку підстави iPod.
• Відокремте кнопку управління від iPod.

Крок 12 - кришка кнопки управління

• Натисніть на гумове покриття кнопки управління і відокремте її від передньої сторони підстави iPod.
• При перевстановлення декоративної кришки, переконайтеся, що вона правильно вирівняна і що її верхній і нижній краї сидять щільно в пазах, вирізаних в підставі iPod.
• Щоб зібрати пристрій, дотримуйтесь інструкцій в зворотному порядку.
