Як розібрати ipad mini - інструція

Що являє собою iPad mini зсередини? Як він працює? Першими на ці питання спробували відповісти хлопці з iFixit, які, як завжди, ще до старту продажів зуміли роздобути новинку. Вони показали, наскільки простим може бути процес розбирання міні-планшета. Навіть у новачка це займе лічені хвилини, без будь-яких ризиків для самого пристрою. До того ж, за складністю розбирання iPad mini отримав невисоку оцінку. Необхідно лише знати деякі нюанси ...

Для початку розігріваємо передню панель пристрою. Для цього можна скористатися такими підручними засобами, як, наприклад, звичайний фен або батарея. Креативщики з iFixit використовують для цього власну розробку - грілку iOpener.

Тепер акуратно піднімаємо дисплей і починаємо розкривати пристрій з верхньої частини. У правому нижньому кутку ви натрапите на першу перешкоду - шлейф сенсорної панелі.

Просто зняти сенсорну панель можна через це шлейфу. Необхідно зняти екран, проте його гвинтики добре заховані, тому їх спершу слід відшукати. Відкривши екран, ви побачите цільну металеву пластину. Вона тримається на 16 винтиках, відкрутити які не так-то просто, наберіться терпіння!

Впоравшись із цим нелегким завданням, отримаєте винагороду за своє терпіння! Тепер ви без зусиль зможете повністю розібрати пристрій, відключаючи його частини.

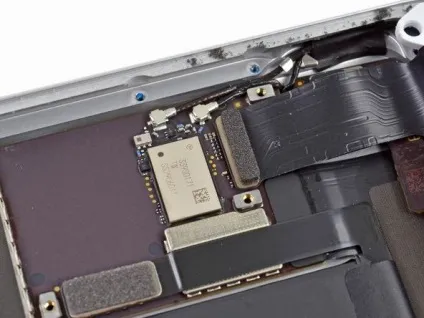

Обережно зніміть пластину, за якою знаходиться шлейф сенсорної панелі, і ви виявите частина материнки з модулем WIFI Murata 339S0171.

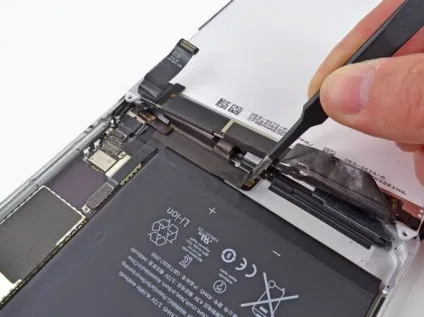

Після цього від'єднайте шлейф.

Останнє, що продовжує тримати екран з корпусом - це дві клейкі стрічки. Обережно відклейте їх.

Перший етап позаду, екран відключений!

Зверніть увагу: у дисплея є окрема плата, вона знаходиться за пластиною і клейкими стрічками.

А тепер можна полегшено зітхнути і перейти до батареї. Скористайтеся звичайної пластиковою карткою, щоб акуратно відклеїти її від корпусу.

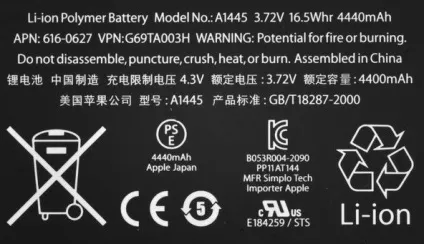

В інструкції пристрою вказується енергетична характеристика батареї 16,3 Вт.ч, хоча насправді вона становить 16,5 - 16,9 Вт.ч при напрузі 3,72 - 3,78 Вольт і ємністю 4400 - 4440 міліампер-година.

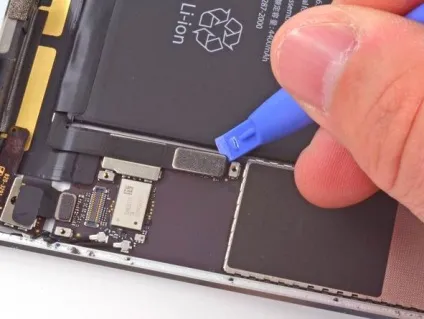

Щоб від'єднати шлейф, можна буде зняти сенсорну панель. У нижній частині міні-планшета знаходяться антени Bluetooth і Wi-Fi. Вони прикріплені до стерео-динаміків. Знімаємо і їх.

Зняти роз'єм Lighting ви ніяк не зможете, адже він є складовою частиною материнки. Головне, щоб не пошкодити цей роз'єм, інакше його доведеться міняти з материнською платою!

Попередньо розкрутіть материнську плату, щоб її можна було зняти.

Але це ще не все. Основну плату поки зняти неможливо, знову необхідний прогрів.

Після прогріву акуратно піддягаємо плату і знімаємо її. Тепер можна побачити, як виглядає материнка з внутрішньої сторони.

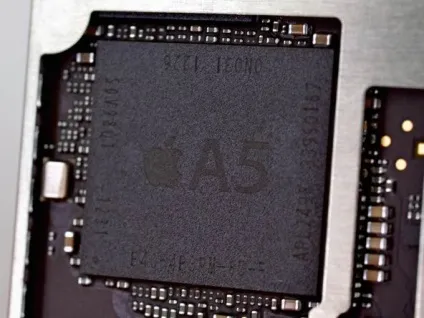

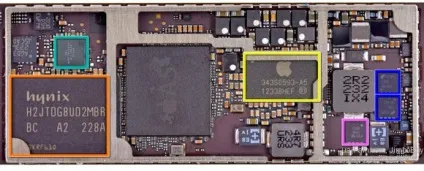

Отже, ви дісталися до процесора A5, а також основний «начинки». Помаранчевим кольором виділена флеш-пам'ять - 16-гігабайтний модуль Hynix H2JTDG8UD2MBR. Зеленим - аудіоконтроллер Apple 338S1116, вироблений Cirrus.

Останнє, що залишається зробити - зняти кабель з мікрофоном, міні-ЖЕКом і камерою FaceTime. Попередньо прогрійте її з заднього боку, тільки після цього її можна буде зняти.

Вітаємо, ви впоралися! Складна і одночасно проста система розбирання iPad Mini за версією iFixit не випадково отримує всього два бали з десяти - рівень складності не вимагає особливих практичних навичок. Якщо Ви самі не хочете або боїтеся розбирати iPad Mini, то зверніться в спеціалізований сервіс.
