Як розібрати ігрову консоль sony playstation 4
Апаратна частина консолі PS4 не слабо. На жаль, але без зворотної сумісності, тобто старі іграшки можна буде пограти через хмару Gaikai, яке Sony купила недавно.
Розібрати консоль можна за допомогою:
- T9 Torx Security Screwdriver
- Phillips # 0 Screwdriver
- Phillips # 1 Screwdriver
- пінцет
Технічні характеристики:
- 8-ядерний AMD «Jaguar» x86-64 CPU
- 1,84 TFLOPS, AMD Radeon GPU
- 8 ГБ оперативної пам'яті GDDR5
- 500 Гб HDD
- 802.11 b / g / n Wireless і Bluetooth 2.1
- USB 3.0 + Ethernet 10/100/1000
До комплекті з консоллю PS4 йдуть:
- Геймпад DualShock 4
- Кабель живлення
- HDMI кабель
- microUSB кабель
- Моно-гарнітура з затискачем
Консоль Sony Playstation 4 має симпатичний і простий дизайн. Спереду встановлений привід Blu-ray і DVD з щілинним завантаженням, також перед нами 2 х USB 3.0 роз'єми.
На задній панелі консолі розташовані:
██ Цифровий, оптичний аудіо-вихід
██ пропрієтарних роз'єм для підключення зовнішніх пристроїв, наприклад PlayStation Camera
До жорсткого диска HDD отримати доступ досить легко, оскільки Sony дала можливість користувачам замінити вінчестер без втрати гарантій.
Окручіваем гвинт утримує жорсткий диск.

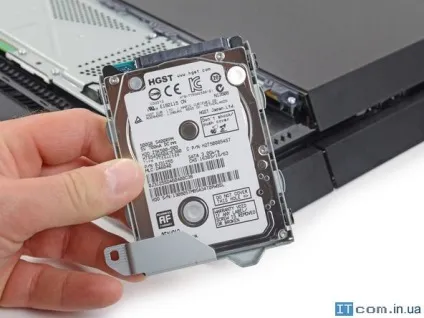

Після зняття кришки, можна виявити жорсткий диск від HGST (Western Digital) обсягом 500 ГБ, 5400 RPM, SATA II. HDD кріпиться на одному гвинті. Тому замінити його самостійно не складе ніяких труднощів. Вимоги до диску: товщина до 9,5 мм і об'єм не менше 160 Гб. На жаль, але PS4 не підтримує зовнішні USB накопичувачі, що обмежує використання консолі в якості медіа-центру.

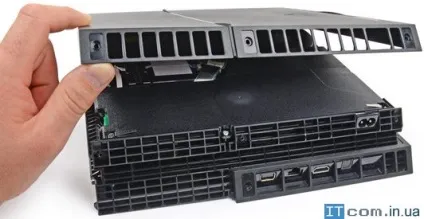

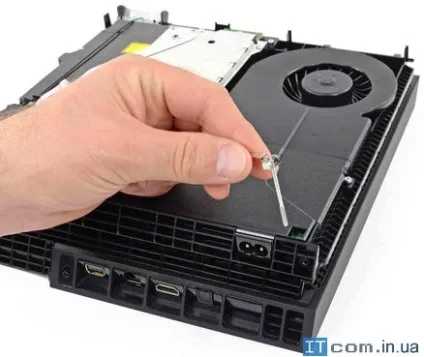

Відклеюється гарантійні наклейки і відкручуємо torx-гвинти.

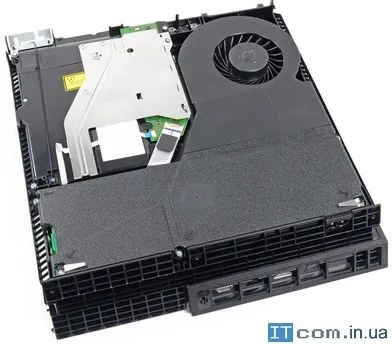

Як бачимо, за охолодження радіатора відповідає 85-мм вентилятор, розроблений спеціально для PS4.
Великий блок живлення знаходиться в задній частині консолі і виконаний в якості окремого модуля. Блок живлення є універсальною моделлю і працює в діапазоні від 100 до 240.
Модель блоку живлення: ADP-240AR

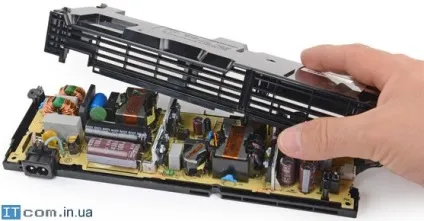

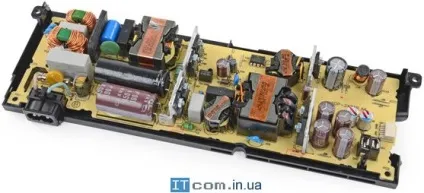

Плата блоку живлення

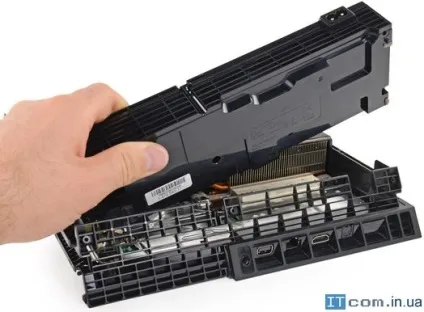

Витягнувши блок живлення, в корпусі стає досить багато вільного місця і можна побачити радіатор системи охолодження.

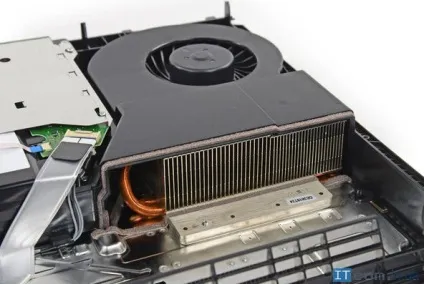

За охолодження в PS4 відповідає відцентровий 85-мм вентилятор, який спрямовує потік повітря через корпус і відводить тепло від радіатора, що взаємодіє з CPU за допомогою двох теплових трубок. Всі компоненти PS4 кріпляться до металевих ґрат.

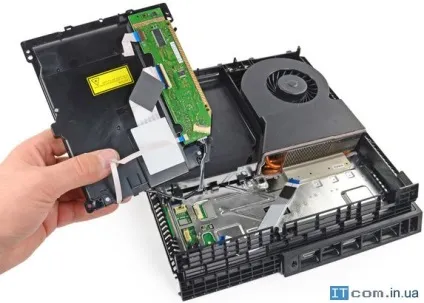

Практично впритул до внутрішньої поверхні кришки прилягають вентилятор і оптичний привід, останній може зчитувати диски DVD або Blu-ray. Демонтувавши кришку можна побачити антену, яка забезпечує Bluetooth-з'єднання. Відкрутивши ще один гвинт можна отримати доступ до HDD типорозміру 2,5 дюйма ємністю 500 ГБ, який за бажанням можна замінити самостійно.
Відгвинчуємо гвинти Blu-ray приводу і витягуємо його. На жаль, але консоль не чути звичайні AudioCD, але якщо вірити обіцянки, нас чекає апдейт, який виправить цей мінус.

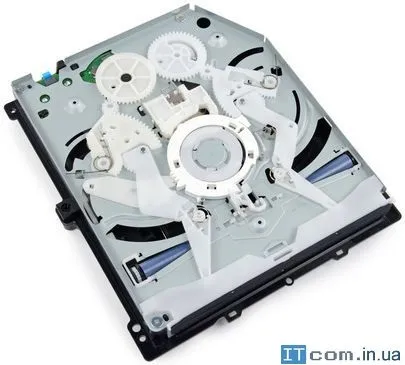

Якщо комусь цікаво, як працює щілинний привід, то саме час заглянути всередину і насолодитися роботою механізму.

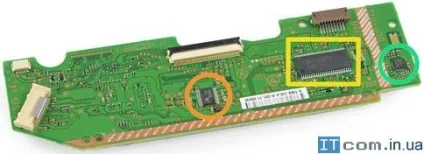

██ Renesas SCEI RJ832841FP1
██ Microchip Technology 312 3536A
██ BD7763EFV 325 T62
██ STM8ED 9H A07 VG MYS 331Z

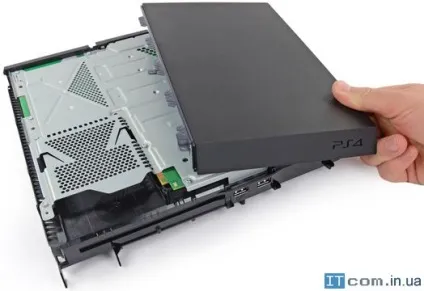

Продовжуємо розбирати PS 4, відкручуємо гвинти і знімаємо іншу частину корпусу.

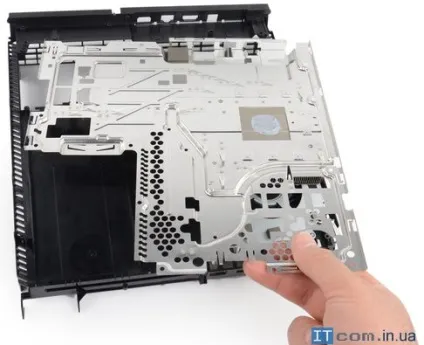

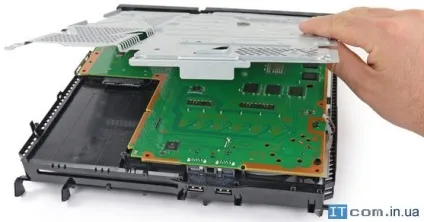

Знімаємо металевий екран і бачимо воістину велику материнську плату!

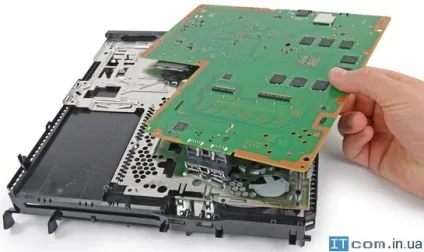

Витягуємо з корпусу материнську плату консолі

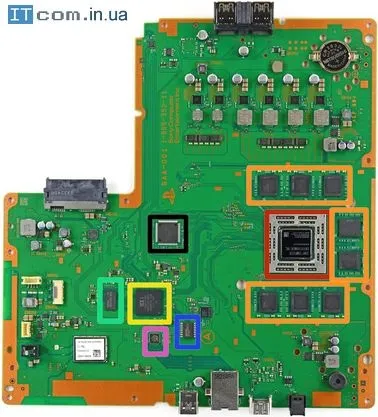

Компоненти на системній платі
██ SCEI (Sony Computer Entertainment, Inc.) CXD90026G SoC (включає AMD «Jaguar» Cores і AMD Radeon GPU)
██ Samsung K4G41325FC-HC03 4 ГБ (512 МБ) GDDR5 RAM (8 x 512 МБ = 4 ГБ)
██ SCEI CXD90025G другий, економічний процесор для роботи мережі.
██ Samsung K4B2G1646E-BCK0 2ГБ DDR3 SDRAM
██ Macronix MX25L25635FMI 256Мб Serial Flash Memory
██ Marvell 88EC060-NN82 Ethernet контролер

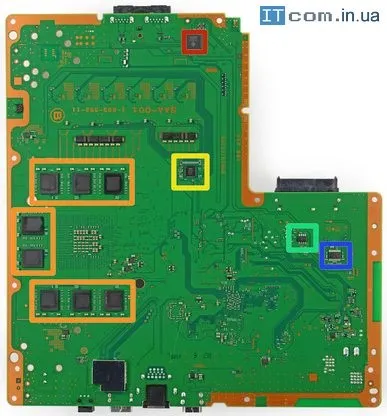

Компоненти на іншій стороні системної плати
██ Genesys Logic GL3520 Концентратор USB 3.0
██ Samsung K4G41325FC-HC03 4 ГБ (512 МБ) GDDR5 RAM
██ International Rectifier 35858 N326P IC2X
██ Macronix 25L1006E CMOS Serial Flash Memory
██ 39A207 1 328 E1 3FU
Під металевими екранами знаходяться компоненти:
██ Panasonic MN86471A HDMI Communication LSI
██ Marvell Wireless Avastar 88W8797 7 WLAN / Bluetooth / FM Single-Chip SoC
██ Skyworks 2614B 315BB
Будьте обережні, під час демонтажу металевого корпусу материнської плати, він має дуже гострі краї!

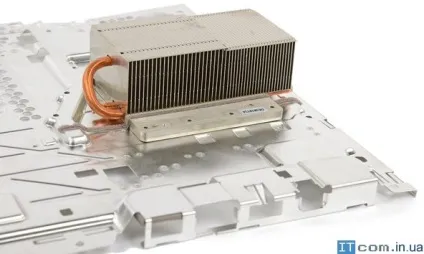

Масивний радіатор для охолодження системи
Кулер системи охолодження консолі

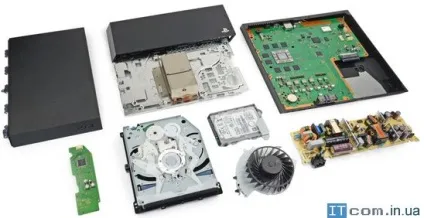

Повністю розібрана консоль.
Джерело: iFixit та itc.ua
підсумки розбирання
З позитивних моментів конструкції можна виділити:
- проста заміна жорсткого диска
- відсутність клею, що істотно полегшує процес збирання та розбирання консолі.
У недоліки можна віднести:
- розташування вентилятора і радіатора (для того щоб очистити підсистему охолодження від пилу або провести заміну вентилятора, потрібно розібрати практично всю консоль)
- гострі краї на металевій решітці, до якої кріпляться компоненти.
У підсумку, можемо впевнено заявити, що Play Station 4 отримала високу ступінь ремонтопридатності (8 з 10), і якщо у її власників виникнуть проблеми з з ремонтом PS 4 в Харкові, можна не турбується, фахівці сервісного центру ITcom готові до ремонту.
