Як розібрати acer 5750g або як почистити acer 5750 від пилу

На сервісі ноутбук Acer 5750G.

Він був залитий водою. нам треба його розібрати поміняти клавіатуру і почистити його від пилу, також виламані USB порти їх треба запаяти.

1. Перевертаємо ноутбук, знімаємо батарею.

Зрушуємо засувку в протилежну сторону і витягаємо батарею.

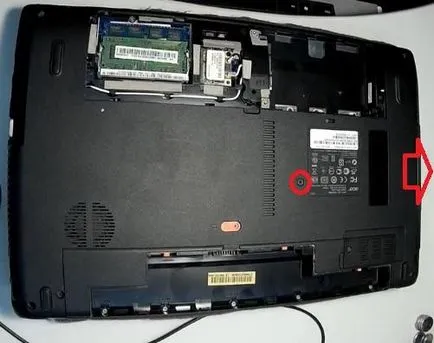

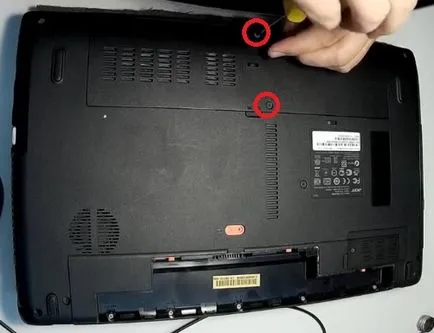

2. На задній кришці відкручуємо два болти.

3. Знімаємо кришку, там знаходиться жорсткий диск і оперативна пам'ять (оперативну пам'ять можна не витягувати).

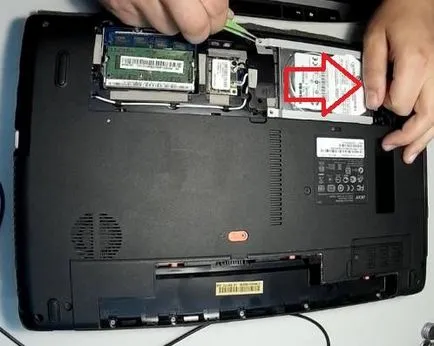

Знімаємо жорсткий диск (досить підчепити викруткою і жорсткий диск вийде).

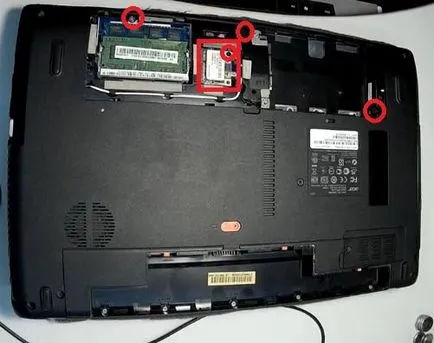

4. Відкручуємо болтики.

Що б зібрати ноутбук біля кожної лунки є підписи характеризують довжину і товщину болта.

Знімаємо антени Wi-Fi модуля і знімаємо сам модуль Wi-Fi, він знаходиться в середині.

5. Відкручуємо гвинт кріплення DVD-Writer і він витягується легко без зусиль.

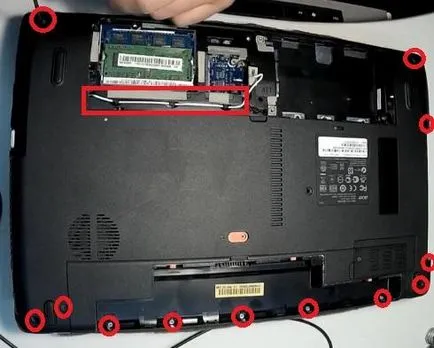

6. Тепер відкручуємо все болти, що знаходяться по периметру вони все тримають верхню кришку.

Болти під батареєю теж відкручуємо, витягуємо Wi-Fi антену, вона може нам заважати.

7. Перевертаємо і відкриваємо ноутбук.

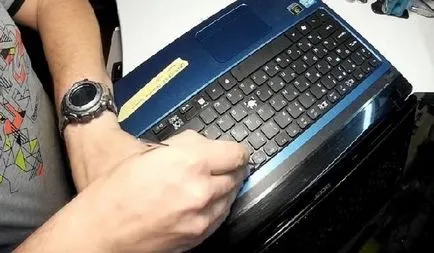

У верхній частині клавіатури є маленькі засувки, відсуваємо їх і одночасно, піднімаємо цю частину клавіатури, далі відстібаємо шлейф проводів від роз'єму на материнській платі.

Відкладаємо клавіатуру в сторону.

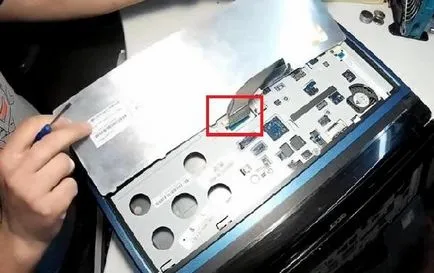

8. Під клавіатурою знаходиться шлейф підключення кнопки «включення» ноутбука і шлейф тачпада їх також від'єднуємо.

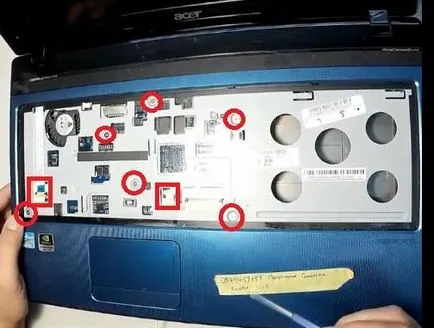

9. Відкручуємо все болти, і від'єднуємо шлейфу під клавіатурою.

Після отщелкивали по периметру все пластикові засувки це можна зробити пластиковою карткою.

Таким чином, знімається верхня кришка.

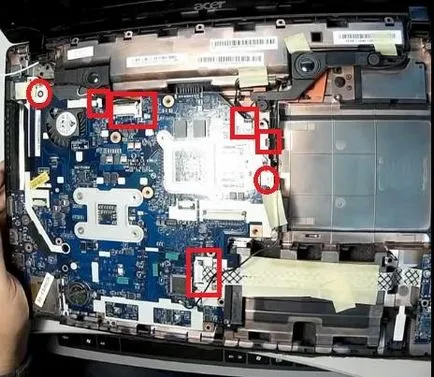

10. Зараз є доступ до системи охолодження для цього потрібно зняти материнську плату.

Прибираємо антени, від'єднуємо всі шлейфи та роз'єми проводів.

Відкручуємо все гвинти тримають материнську плату.

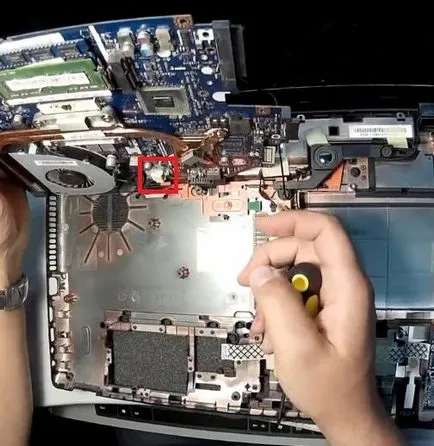

11. Підніміть її і від'єднуємо роз'єм підключення блоку живлення.

12. Таким чином, розбирається ноутбук Acer для чищення.

Щоб почистити всю систему охолодження нам не обов'язково знімати повністю всю систему.

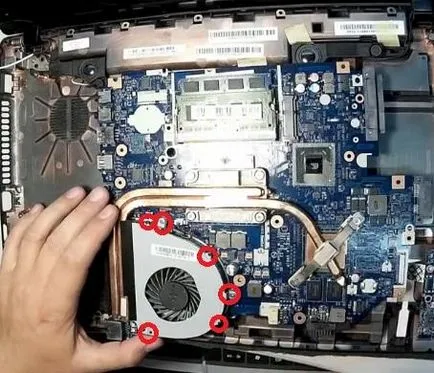

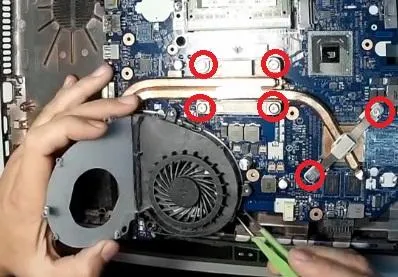

Відкручуємо болти тримають кришку вентилятора, з'являється доступ до вентилятора і радіатора системи.

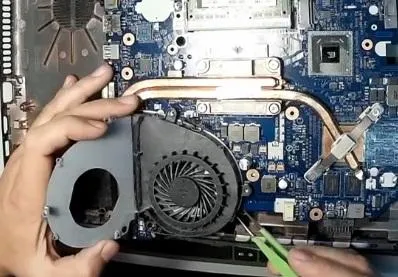

13. Відкриваємо кришку і акуратно чистимо пил пилососом, чистимо і сам вентилятор, він піднімається просто вгору.

Збірка ноутбука Acer здійснюється в зворотному порядку.
