Як правильно зварити навіс до дерев’яного будинку своїми руками технологія

Зварні металеві каркаси для прибудинкових навісів відрізняються міцністю і довговічністю на відміну від дерев'яних. Для їх виробництва використовують профільні труби різного перерізу в залежності від призначення і розмірів конструкцій. Самостійна робота має місце, якщо домашній майстер володіє навичками зварного справи. Як правильно зварити навіс і що для цього буде потрібно - нижче.

вибір конструкції

Декоративний навіс відмінно впишеться в прибудинкову територію, але потребують великої вміння при самостійній роботі. Види конструкцій каркасів, доступних домашнім майстрам, такі:

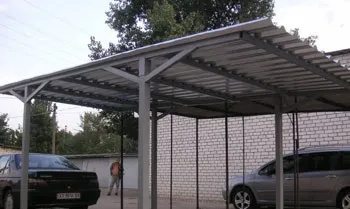

1. Опорний односхилий. Являє собою прямокутну конструкцію з нахилом кроквяної системи в одну сторону. Дуже проста конструкція, для роботи використовуються стійки перетином 80 мм і решетування з труби 20 мм.

Міжкімнатних перегородок. Стійки утворюють «коридор», покрівля же складається з декількох металевих дуг, укріплених фермами і обрешетуванням. Конструкція складна, але цікава. Варіювати малюнок можна за допомогою труб.

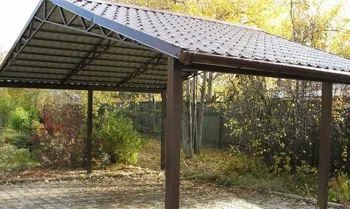

Двосхилий навіс - дах ідентична формі покрівлі сільського будинку. Не більше складна конструкція, ніж односхилий навіс. Легкий схід снігу з покрівлі забезпечений, але важливо правильно розрахувати навантаження.

Увігнутий. Така форма найчастіше монтується у вигляді козирка над вхідними дверима. Декоративний і нескладний каркас вимагає додаткового дії - точного симетричного вигину.

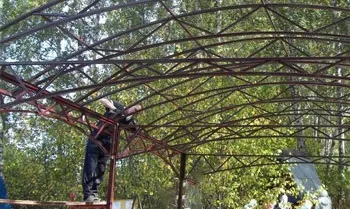

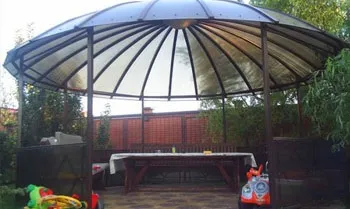

Куполоподібний. Така конструкція ідеальна для місця відпочинку, барбекю. Частини кроквяної системи сходяться в одному центрі, утворюючи красиву форму.

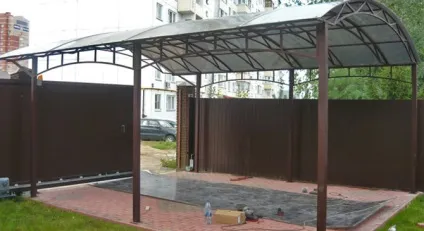

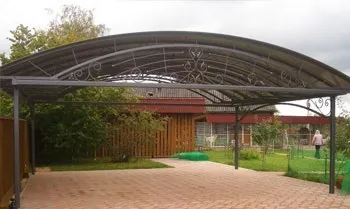

Нижче буде описана інструкція з виготовлення арочного каркаса самостійно. Така форма користується популярністю, а вкупі з правильно вибраним матеріалом для покриття покрівлі справляє враження. На його основі можна виготовити і описані форми.

вибір матеріалу

Розрахунок конструкції навісу - найперше завдання будівельника. Якщо конструювати об'єкт без використання спеціальних знань і таблиць, складених фахівцями, то несуча здатність навісу стане розтратою коштів і загрозою для оточуючих.

Для стійок і кроквяної системи металевого каркаса використовують профільні труби. Їх форма може бути овальної, квадратної, прямокутної. Товщина стінок від 2 до 15 мм.

Тому слід заздалегідь знати масу снігу і вітрову активність регіону. Зазвичай такі дані містяться в архітектурних відділах міста. Отже, розрахунок на трубу квадратного перетину:

Перетин і товщина стінок, мм

Максимальне навантаження, кг

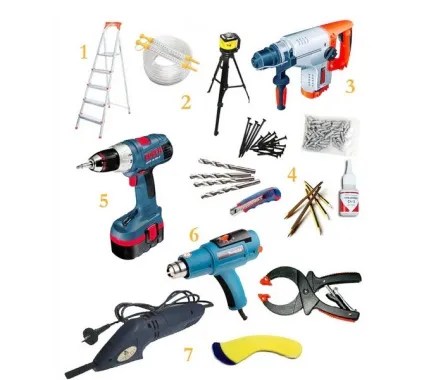

Тепер, знаючи необхідне значення, можна купувати матеріал і приступати до вирішення питання - як самому зварити навіс. Крім профільної труби різного перерізу, потрібно наступне:

• Зварювальний апарат та електроди.
• Металеві куточки і косинки.
• Болгарка з алмазними дисками.
• Дриль з побідитовими свердлами.
• Прилади вимірювання і рівень.
• Молоток.
• Засоби індивідуального захисту при роботі зі зварювальним апаратом.

До початку роботи слід визначитися з основою. Коли стійки будуть забетоновані, то процес зварювання пройде по-іншому, ніж якщо збирати конструкцію на землі. Далі як зварити навіс своїми руками - інструкція.

Етапи роботи

Збірка каркаса пройде за наступною схемою: проектування, підготовка підстави, якщо стійки будуть залиті бетоном, «розкрій» конструкції, зварювання, облицювання. Заздалегідь власнику навісу слід потурбуватися отриманням дозволу на будівництво - монолітні фундаменти, укупі з металевими конструкціями, вважаються відповідальними і без проекту, не можуть бути приєднані до дому.

Проект і схема

Втілити в життя власний креслення легко, проте, схема не обійдеться без завіреного проекту. Чому це так важливо? Місцевим фахівцям добре відомі особливості регіону, навантаження снігу, дощу, вітрова активність.

Вони правильно розрахують всі належні величини і дадуть вірний результат. Тому перед тим, як зварити навіс для машини самому, слід мати на руках цей документ.

підготовка ділянки

Перший спосіб - утоплення стійок в бетон. Полягає він в наступному:

1. Ділянка вирівнюють - знімають дерен і грунт на 30-40 см. Для розмітки користуються дерев'яними кілками і волосінню, пофарбованої в колір - так буде легше орієнтуватися. Слід врахувати, що майданчик повинен бути менше покрівлі для навісу, інакше постійно стікає вода просто розмиє підготовлену основу.
2. Далі, якщо намічено бетонування, ділянку засипають шаром піску і щебеню, виставляють опалубку і армують. На місцях, призначених під стійки, викопують ями, які також потрібно амортизувати сипучими мінералами.
3. Якщо вирішується питання - як зварити навіс під машину, то основа повинна бути схожим з фундаментом будинку і примикати до нього за допомогою деформаційного шва. Для цього між платформами виставляється дерев'яна дошка або щит, щоб згодом заповнити проміжок монтажною піною.
4. Самі стійки, а, точніше, їх нижні кінці покривають солідолом і обертають в декілька шарів руберойду - як відомо, метал схильний до іржі і його слід ізолювати від впливу вологого грунту.

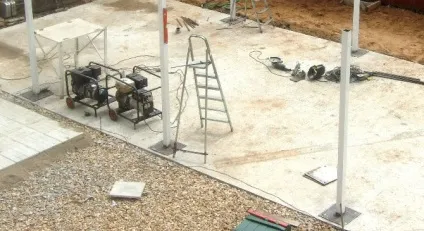

5. Виставляють стійки, стежачи за тим, щоб верхні кінці перебували в одній площині. Якщо по закінченні усадки бетонної основи, вони зрушаться, то їх слід підрізати до потрібного розміру. Таку особливість слід враховувати при розкрої матеріалу і залишати припуски.

Дати вистоятися готовому основи потрібно не менше трьох тижнів. Другий спосіб конструювання каркаса полягає в зварюванні та встановлення його на майданчик з утрамбованим піском, залізобетонними плитами або тротуарною плиткою.

Розкрій і підготовка елементів для складання

За допомогою дискової пили профільна труба нарізається однаковими довжинами для стійок, ферм і обв'язки. Для останнього використовуються куточки.

Головна складність полягає в створенні арки - дугового конструкції. Щоб отримати гарний вигин або купують готові елементи, або користуються двома способами:

1. На рівну тверду поверхню вбивається три сталевих прута, які повторюють контури потрібного вигину. Середній прут має припадати на середину профілю. У трубу, зазвичай 20 мм перетину, вставляється арматура і кінці повільно згинають до того моменту, коли позначки на ній зійдуться на прутах.

Спосіб хороший тим, що позбавляє власників від використання трубогиба, а, отже, від зайвих витрат. Мінус - вимагає великої фізичної сили.

Другий спосіб полягає в гарячому методі. Вузьку порожню трубу наповнюють піском і закривають отвори відповідними дерев'яними брусками.

Профіль також розмічають там, де потрібно зробити вигин. Потім за допомогою паяльної лампи, трубу нагрівають посередині і згинають досить легко.

Зазвичай для невеликих навісів вистачає двох-трьох аркових елементів. Але якщо конструкція довга, то згідно з проектом, природно, більше.

Сварка рами-обв'язки

Для неї використовують сталеві куточки. Зварювати раму можна різними способами - окремо, а потім надягати готову конструкцію на стійки, або приварювати виміряні елементи безпосередньо до самих опор. Другий спосіб хороший, коли стійки вже забетоновані, перший - економить час і сили.

Шов кладеться в нижньому положенні. Електроди слід вибирати ретельно і по можливості універсальні - годяться і для прихваток, і для відповідальних з'єднань.

Після того як рама закріплена, некрасиві патьоки металу і шлак відбивають і зачищають місця зварювання спеціальними шліфувальними насадками. Якщо потрібно надати конструкції ще більшу міцність, по прямокутним стиках наварюють металеві косинки, які потім також призводять до гідний вигляд.

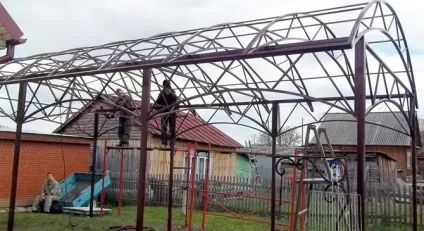

Сварка ферм і аркових дуг

Ферми хороші при конструюванні великих прольотів. Приватний навіс в них може і не потребувати, проте, застосування їх в моделі зможе звести до мінімуму великі снігові навантаження і підвищити опірність до умов клімату і вітру. Являє собою така конструкція прямої нижній пояс з куточка з навареними на нього зигзагом металевими куточками або профільними патрубками.

Завершує конструкцію верхній пояс, за який і буде використана приготована дуга. У ній заздалегідь слід просвердлити потрібну кількість отворів для подальшого кріплення полікарбонату або іншого покриття.

Кількість ферм варіюється, для прибудинкової навісу буде потрібно дві - їх кріплять на протилежні сторони рами. Збирати конструкцію краще на землі, а потім встановлювати наверх. Крім ферм, каркас навісу не обходиться без обрешітки.

На цій посаді використовують профільні труби малого перетину і також готують для кріплення покрівлі. Крок обрешітки розраховується заздалегідь і узгоджується з проектом.

Коли вирішення питання, як зварити навіс до дерев'яного будинку, практично готове - каркас вже стоїть, слід приєднати його до об'єкту. Розрахунки повинні бути спочатку такими, щоб приєднання пройшло без великих зазорів. Крайня ферма закріплюється на стіні або фасаді будинку саморізами або іншим кріпленням.

Обробка готового каркаса

Не секрет, що метал піддається корозії, тому перш, ніж настилати на нього листи покрівлі, слід ретельно обробити готовий каркас спеціальними Суриков. Промисловість створила багату палітру антикорозійного фарби, тому дисонансу з навколишнім оточенням не буде. Для додання блиску і захисту метал каркаса можна покрити лаком.

настил покрівлі

Як правило, для металевого навісу використовують полікарбонат - його міцність і простота монтажу завоювали популярність. Розмітку слід проводити прямо на каркасі, а розкрій внизу. Цей захід економічна - простіше зрізати зайве, ніж витрачатися на новий матеріал не підходить для арки.

Заздалегідь намічають маркером місця для отворів, вони повинні збігатися з просвердленими раніше в дугах і обрешітки. Кріплять листи на саморізи, попередньо підкладаючи під нього Термошайба - вона забезпечить герметичність. Ущільнювальні кільця з гуми, попередньо наклеєні на отвори металевого каркаса зсередини, будуть добре захищати залізний навіс від проникнення вологи, і, отже, від корозії.

Прибудинкові навіси призначені для багатьох цілей - створення місця відпочинку, критого басейну, стоянки залізного коня. Останній варіант дуже бажаний на дачі, де місця під повноцінний гараж не вистачає, а авто не можна залишати на сонці. Власна робота допомагає заощадити бюджет, внести в конструкцію ексклюзивність, з'являється привід пишатися собою.

Зварити навіс для машини своїми руками нескладно. Робота не вимагає особливої ​​майстерності, лише дотримання параметрів навантажень. Однак, якщо власники не хочуть брати участь особисто в будівництві каркаса, то завжди можна придбати готову конструкцію або запросити для роботи умільців. Ціни на металеві каркаси демократичні, варіантів конструкцій маса.
