Основи корпусного охолодження: вентилятори

Чому ми звертаємо вашу увагу на корпусні вентилятори?

У попередній частині ми коротко описали причини утворення тяги. Проте, конвекції самої по собі недостатньо для охолодження настільного ПК. Чим більше тепла виділяє ваше апаратне забезпечення, тим більше повітря потрібно для виведення цього тепла з корпусу. Це досягається, в значній мірі, завдяки корпусним вентиляторів, які мають різні розміри.

Правильна комбінація корпусних вентиляторів грає велику роль в продуктивності системи охолодження вашого комп'ютера, а також виробленого ним шуму. Існує кілька правил, яких слід дотримуватися для збільшення обсягу проходить через корпус повітря при помірних рівнях шуму, і про них ми також поговоримо трохи пізніше.

Підійде чи маленький вентилятор або краще використовувати великий?

Розміри використовуваних корпусних вентиляторів часто обмежені місцем в корпусі ПК, який ви вибрали, і кріпильними отворами в ньому. Вентилятори виробляються в декількох стандартних розмірах, але ми звернемо вашу увагу на 60, 80, 92, 120 і 140-мм моделях. Існують вентилятори і більших розмірів, але основна частина таких моделей надходить у продаж встановленими в корпус на підприємстві-виробнику.

Вентилятори переміщують повітря, використовуючи обертові лопаті, схожі на пропелери літака. Коли вентилятору необхідно обертати лопаті швидше, щоб переміщати більше повітря, він виробляє більше шуму. І навпаки, лопаті, що обертаються повільніше, працюють з меншим шумом. Ви можете компенсувати втрату деякого об'єму повітря внаслідок невисокої швидкості обертання вентилятора, збільшивши його діаметр. Основна думка така: при першій-ліпшій можливості вибирайте великий, повільний вентилятор, а не маленький, швидкий. Більшість виробників корпусів слідує цьому правилу і тому вбудовує в свої корпуси 120-мм і більше вентилятори. Загалом, вентилятори меншого розміру (80 мм) виходять з моди, що стало результатом виробленого ними рівня шуму.

Звичайно ж, вам не потрібно зовсім уникати 80-мм вентиляторів. Високоякісні вентилятори з легкістю можуть виробляти менше шуму, ніж менш якісні моделі, навіть якщо вони меншого розміру. У свої рекомендації ми включили доступну за ціною 80-мм модель, яка може легко замінити гучний вентилятор, якщо це все, що може вміститися в вашому корпусі.

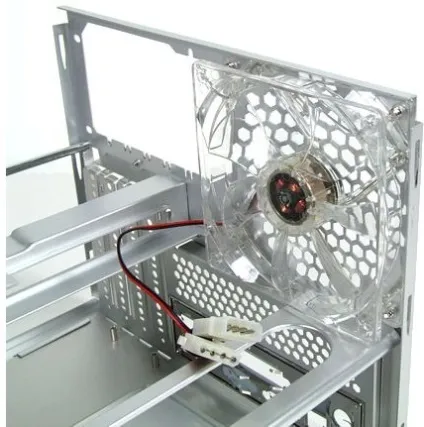

Вентилятори бувають або з регулюванням швидкості обертання, або без неї, і роз'єм вентилятора дає вам про це повне уявлення. Сюди відносяться значення напруги, зміни терморегулятори і прості способи регулювання частоти обертання вентилятора. Але, загалом, корпусні вентилятори працюють від 12 вольт. Ця напруга подається або материнською платою, або надходить безпосередньо від джерела живлення. В останньому випадку використовуються великі чотирьохконтактні роз'єми Molex (хоча в дійсності потрібні тільки два з чотирьох контактів - "земля" і 12В). Роз'єми вентиляторів меншого розміру також стандартизовані Molex. Вони встромляються в роз'єми, вбудовані в материнські плати або йдуть від виділених роз'ємів регулятора обертання.

Трьохконтактний роз'єм містить провід для зворотного зв'язку тахометра, який дозволяє материнській платі зчитувати швидкість обертання лопатей вентилятора. Її можна регулювати шляхом зміни напруги електроживлення. Вентилятори з чотирьохконтактний роз'єм частіше зустрічаються у процесорних кулерів і їх швидкість можна регулювати за допомогою PWM (pulse-width modulation - широтно-імпульсна модуляція), зазвичай їх швидкість регулюється в залежності від температури.

Корпусні вентилятори: повітряний потік і рівень шуму

Що насправді означає термін "повітряний потік"?

Проста відповідь полягає в тому, що повітряний потік описується об'ємом повітря, що проходить через вентилятор у встановлений інтервал часу. Таким чином, для нас це дуже важлива характеристика. На жаль, часто її висловлюють за допомогою різних одиниць. В англійських специфікаціях (і більшості інших) стандартної характеристикою є CFM, або кубічні фути в хвилину, тоді як в Європі більше поширені такі одиниці виміру, як м³ / год (кубічних метрів на годину). Так, ці дві одиниці легко сплутати, але ми пропонуємо вам зручну таблицю перетворення одних одиниць в інші, щоб ви могли проводити прямі паралелі.

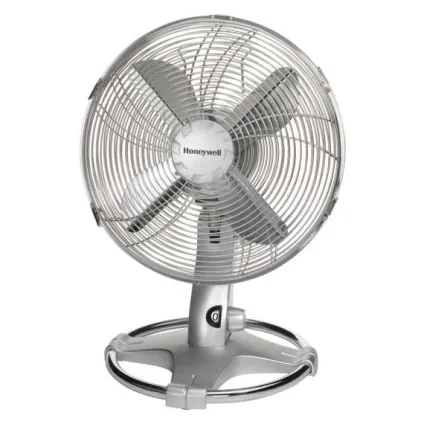

В кінці літа ми купили на розпродажі в магазині побутової техніки в Німеччині вентилятор для настільного ПК, продуктивністю 840 м³ / год. А яким буде відповідне значення CFM для цього вентилятора? Ми підставили коефіцієнт перетворення і отримали:

840 x 0,58867 = 494,4828 CFM.

Бачите? Це не так складно, як здається на перший погляд.

Що таке шум вентилятора і як він виникає?

Зазвичай шум являє собою спектр декількох частот, тому його досить складно визначити і порівняти. Якщо поглянути на специфікації вентиляторів, то рівні шуму вказуються або в дБ (децибелах), дБ (А), або в сонах (сон - одиниця гучності). При першому ж погляді на задані акустичні характеристики в специфікації ми побачили недолік: складно уявити, наскільки нестерпним є вказане значення в реальному світі.

Чи вважається шум дратівливим - це багатостороння проблема, на яку впливають кілька факторів. Чи є перешкоди невеликими, гуде це двигун або поскрипує підшипник? На жаль, вентилятор, у якого в специфікації гордо вказано на низький рівень шуму, може дратувати більше, ніж той, у якого менш привабливі результати в специфікації через іншій тональності.

Перш за все, лопаті вентилятора впливають на його акустичні характеристики, виробляючи більш-менш чутне поділ потоку, причому це залежить від якості збірки і швидкості обертання лопатей. Виходячи з цього, якість поверхні, кут розташування лопатей і кількість лопатей безпосередньо впливають на результати, незалежно від того, гучний вентилятор чи ні. Багато виробників заявляють про те, що мінімізували звукові ефекти за допомогою вигнутих лопатей і виїмок у вигляді півсфер. Але найбільше ви можете посприяти придушення шуму, розміщуючи вентилятори не дуже близько від отворів і решіток в корпусі, що може привести до гучного шуму.

Підшипник ковзання, шарикопідшипник або щось зовсім нове?

Двигун вентилятора теж може сприяти появі шуму. У багатьох випадках шум двигуна дратує найбільше при низьких швидкостях, при цьому цей шум називають гудінням. Скрипучі або клацали звуки, які видають підшипники двигуна, досить важко класифікувати в специфікації, а й вони також дуже дратують. У шарікодшіпніков сила тертя менше, ніж у підшипників ковзання, і служать вони довше (в залежності від ступеня мастила і конструкції). Тим не менш, деякі дешеві вентилятори з підшипниками містять тільки один підшипник, і сили обертання (а також тиск повітря) можуть викликати биття, яке веде до передчасного руйнування підшипника. Вентилятори з двома підшипниками з такою проблемою не стикаються.

Запам'ятайте, що навіть у експертів бувають складнощі з прогнозуванням того, як заданий вентилятор поведе себе в умовах реальної експлуатації.

Незалежно від заяв маркетологів про інновації, таких як гідростатичні підшипники, найкращий продукт не обов'язково найдорожчий і в самій блискучій упаковці. Фактичне якість вентилятора визначається за допомогою співвідношення його повітряного потоку до виміряного і воспринятому рівнем шуму. Чим нижче рівень шуму для даного повітряного потоку, тим більше ми впевнені, що він підійде для наших цілей.

Корпусні вентилятори: правильне кріплення

Кілька зауважень про шум, що породжується конструкцією вироби

Найчастіше значення рівнів шуму вказуються в специфікаціях в дБ (А). Це означає, що рівень шуму показується за допомогою кривої, що відбиває реакцію людського вуха на звуки, так званої кривої рівня шуму за шкалою A. Але це значення включає в себе тільки звук, що пройшов через вухо. На жаль, воно майже безглуздо для оцінки рівня шуму вентилятора, змонтованого в корпусі.

На додаток до що випускається звуку є ще і шум, який породжується конструкцією вироби, і його теж треба розглянути. Що таке шум, який породжується конструкцією вироби? Він складається переважно з низькочастотних вібрацій, які виходять від двигуна і підшипника, і передаються від вентилятора до корпусу через кріплення. Потім велика частина корпусу розсіює дані вібрації в повітря, немов мембрана гучномовця. Жорсткі високоякісні корпуси випускають менше звуків через даного феномена, ніж "кволі". На додаток до ефекту гучномовця, внутрішній простір корпусу може вести себе як об'ємний резонатор, що збільшують цей ефект.

Корпусні вентилятори з правильною кріпильної системою

Вентилятори з основою з м'якої гуми

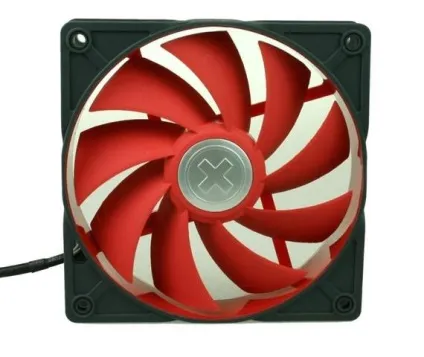

Такі компанії, як Xilence, Deepcool і Noiseblocker випускають корпусні вентилятори з виконаної з гуми основою, яку можна прикріпити до корпусу без будь-яких складнощів. Сама основа гасить вібрації від вентилятора, що робить гумові болти необов'язковими. Прикладом такої сучасної моделі є 2CF від компанії Xilence:

Корпусні вентилятори: регулювання частоти обертання

Варіант 1: зробіть самі безкоштовно

Ваш джерело живлення виробляє 12В і 5В. В результаті у вас з'являється можливість використовувати різницю між ними (тобто 7В), щоб приводити вентилятор в рух за допомогою трьох різних значень напруги. Як ми вже згадували, у вентиляторів, які не підтримують чотирьохконтактний PWM-роз'єм, можна контролювати швидкість обертання лопатей за допомогою напруги. Чим нижче напруга, тим менше швидкість вентилятора. Більш низькі значення швидкості зазвичай призводять до більш низького рівня шуму.

Перевірте, у кожного чи вентилятора значення пускового напруги відповідає тому, яке потрібно для початку обертання лопатей вентилятора. Пусковий напруга трохи вище, ніж мінімальна напруга для найменшого з можливих значень швидкості вентилятора. Наприклад, деякі 12В-вентилятори вже при 5В починають обертатися. Хоча є ймовірність того, що при 5В вони не прийдуть в рух. Таким чином, вам необхідно з'ясовувати досвідченим шляхом, чи дійсно ваші вентилятори запускаються при значенні напруги, яке потрібно вам. Для того, щоб використовувати всі три можливих значення напруги, ви можете самі вбудувати перехідник, скориставшись наступною ілюстрацією:

Можете купити інструмент для вилучення контактів з роз'ємів Molex. Після виїмки їх легко знову вставити на місце в будь-якому положенні. Контакти утримуються на місці двома гачками. Можна використовувати пінцет, щоб натиснути на гачки, а потім акуратно витягнути контакт з роз'єму, потягнувши за кабель. Головне слово тут акуратність. Чи не відривайте кабель від контакту. Чи не відрізайте кабелі і не з'єднувати їх знову за допомогою ізоляційної стрічки; це непрофесійно і може навіть викликати замикання всередині вашої системи.

Варіант 2: семівольтовий перехідник з резистором

У комп'ютерних магазинах ви можете знайти кабелі для вентиляторів з резисторами. Однак резистори узгоджуються з певними значеннями потужності вентиляторів. Чим вище ваттность, тим більше перепад напруги на резисторі, для якого досягнення вентилятором рівня в 7В здійснюється методом проб і помилок. Потужний вентилятор може навіть стати причиною перегорання резистора, тому постарайтеся зробити так, щоб потужність вентилятора не перевищувала 1,5 Вт або близько того.

Варіант 3: контролер для вентиляторів

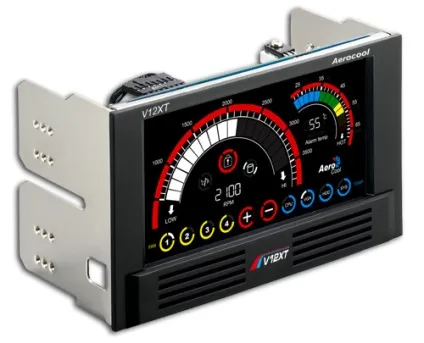

Здається, що в комп'ютерних магазинах подібних контролерів греблю гати. Перед покупкою перевірте максимальну потужність на канал і, можливо, загальний рівень потужності. Ви ще хочете здійснювати регулювання швидкостей вентилятора з PWM-сигналом? Перш переконайтеся, що роз'єми підтримують цю функцію.

Чи хочете ви регулювати швидкість обертання своїх вентиляторів за допомогою старомодних кнопок управління або цифрових сенсорних панелей - це повністю залежить від ваших особистих переваг. Нехай вам допоможе в цьому питанні ваше почуття стилю.

Корпусні вентилятори: чи потрібно вам турбуватися про тиск вище або нижче атмосферного?

Багато галасу через пил

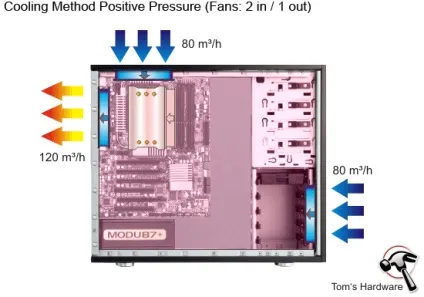

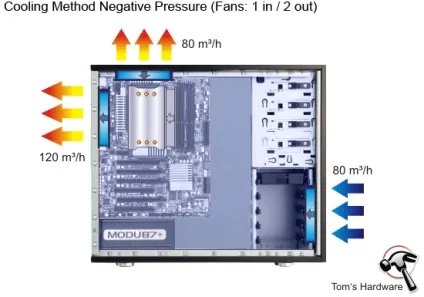

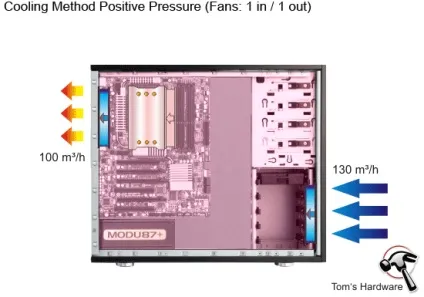

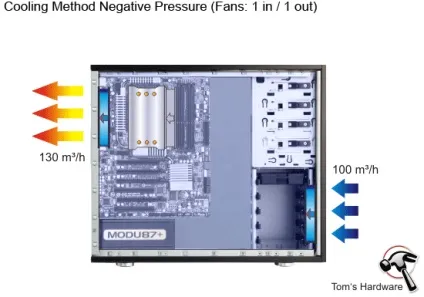

Якщо ваш корпус більш-менш герметичний (не рахуючи отворів в вентиляторі), то співвідношення між всмоктуваним і випускається повітрям визначає, який тиск - вище або нижче атмосферного - створюється всередині. Давайте розглянемо схематичні малюнки, що показують застосування вентиляторів з різними можливостями переміщення повітряного потоку, що також може бути застосовано до груп вентиляторів з різними сумами накопичених значень:

Якщо вам необхідно домогтися максимальної продуктивності ПК, що означає перетворити величезні обсяги електрики в тепло, вам слід ретельно обміркувати стратегію охолодження, яку ви хочете застосувати, а також найкращий для цієї мети корпус.

Не забувайте, що ви не можете отримати позитивний тиск в корпусі, у якого багато решіток або отворів на поверхні. Якщо вам все-таки потрібен такий спосіб, то слід упевнитися, що тепловідвід вашого процесора не має значущих недоліків.

Корпусні вентилятори: рекомендації

Правильний вентилятор для певної задачі

Відомості, що містяться на цій сторінці, не призначені для того, щоб вплинути на ваше купівельну рішення. Ми пропонуємо вашій увазі огляд деяких сучасних корпусних вентиляторів, який може вам допомогти прийняти це рішення.
