У даній статті, другий в циклі. мова піде про утеплення вимощення поліпшеної конструкції. З приводу необхідності утеплення вимощення в мережі Інтернет вже давно точаться суперечки. Як відомо, теорія перевіряється практикою.
З приводу дебатів про необхідність утеплення вимощення зазначу таке:
Загальні зауваження по влаштуванню і утеплення вимощення
Як відомо, неутеплені вимощення служать для відводу дощових і талих вод від фундаменту. За рахунок цього поліпшуються умови його експлуатації, так як в цьому випадку він менше схильний до руйнівної дії вологого грунту при перепадах температур. Утеплені вимощення додатково зменшують глибину промерзання грунту і згладжують перепади температури, за рахунок чого фундамент менше схильний до руйнування. Попутно підвищується енергоефективність будови і знижуються витрати на опалення. При влаштуванні утеплених відмосток в ідеалі їх ширина повинна дорівнювати глибині промерзання грунту. На практиці робити таку ширину відмосток по-перше дорого, по-друге такі широкі вимощення помітно «з'їдають» корисну площу ділянки забудови. Тому, як правило, типову ширину відмосток приймають рівною 70-90 см. Приклад пристрою і принципу роботи типовий вимощення показаний на рис. № 1.
Як видно з малюнка, типові вимощення недостатньо ефективно захищають фундамент будівлі від низьких температур, що передаються через грунт в горизонтальному напрямку (на малюнку вихідна точка промерзання на поверхні грунту Q1 навмисне відсунута від краю вимощення для зручності графічного сприйняття).
Особливості пристрою поліпшеної конструкції бетонної вимощення будівлі
У нашій статті ми постараємося зробити акцент тільки на тих нюансах, які або не будуть зачіпатися в подібних матеріалах, що кочують по Мережі, або розглянуті поверхнево. Отже:
Вибір теплоізолюючих матеріалів (ТІМ) для утеплення вимощення
- З урахуванням критерію «ціна-якість», а також умов експлуатації (на вулиці, в землі) найбільш оптимальним ТІМ для утеплення вимощення є пінополістирольні утеплювачі на основі спіненого пінопласту (ПСБ, і т.д.) або екструдованого пінополістиролу. Останні краще, але, дорожче.
- У більшості випадків, по крайней мере, для центрального регіонаУкаіни, товщини ТІМ в 50 мм для утеплення вимощення буде досить.
- До речі, відразу про ціну питання. Витрати на додаткове бічне утеплення вимощення по одній стороні будинку довжиною 10 метрів при додатковому бічному утепленні на глибину (0,5 - 0,6) метра складуть: для пінопласту ПСБ - приблизно, 500 руб. на одну сторону будинку, для екструдованого пінополістиролу - приблизно, 1500 руб.
Загальні міркування по влаштуванню вимощення для дому були наступні:
- Вирішено було використовувати бетонні відмостки. Варіант не найдешевший, але з урахуванням співвідношення ціна-якість, надійності і витрат на подальшу експлуатацію він здався оптимальним.
- За розмірами вимощення. Ширину вимощення вирішено було робити рівною 1 м виходячи з розмірів листових ТІМ з таким розрахунком, щоб мінімізувати обрізки. Крім того, звис даху будинку досить великий - близько 60 см по бічних сторонах будинку.
- Для пристрою відведення дощової і талої води від фундаменту будівлі вимощення дообладнані дренажною системою, виконаної з труби АСБ з Ду = 100 мм. Для цього, труби АСБ були розпиляні уздовж по довжині.
Тепер коротко про порядок і особливості пристрою вимощення.
Пристрій гідрозахисту для бетонної вимощення з північної сторони будинку

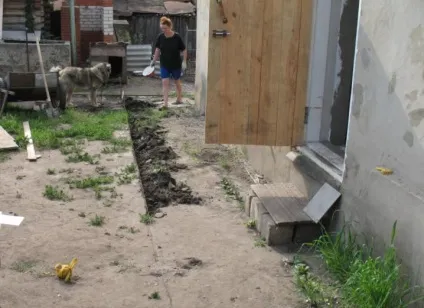

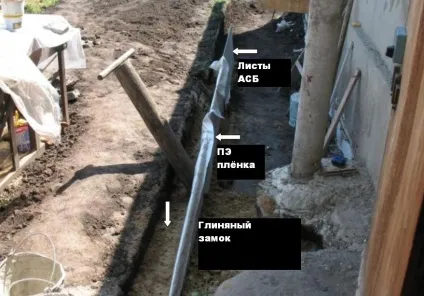

У зв'язку з тим, що з північної сторони будинку волога, як при рясних дощах, так і при таненні снігу коштує досить довго, отмостке потрібно додатковий захист від води. Після розмітки і виїмки грунту збоку були встановлені листи плоского шиферу, обгорненого плівкою ПЕ, а перед шифером зроблений глиняний замок на глибину близько 40 см (волога щільно утрамбована глина).

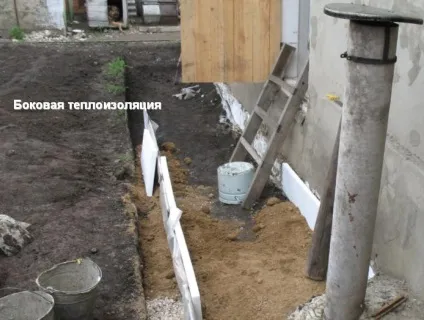

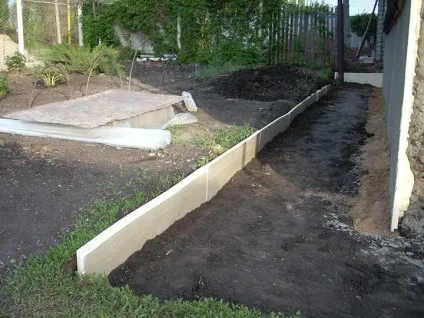

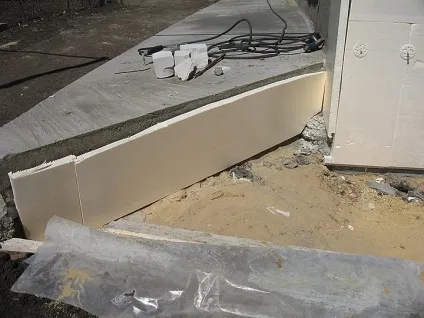

Бічна теплоізоляція бетонної вимощення зроблена в один шар з листів пінопласту ПСБ-25, товщиною 50 мм (показано на фото нижче). Гідрозатвор зроблений тільки з північного боку. По інших сторонам будинку використано тільки бічне утеплення, що показано на фото нижче.

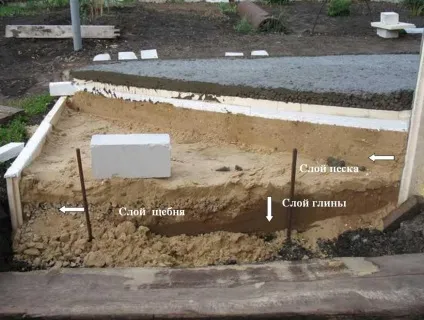

Загальний склад пирога вимощення будівлі показаний на фото нижче. Пиріг знизу вгору вийшов таким:

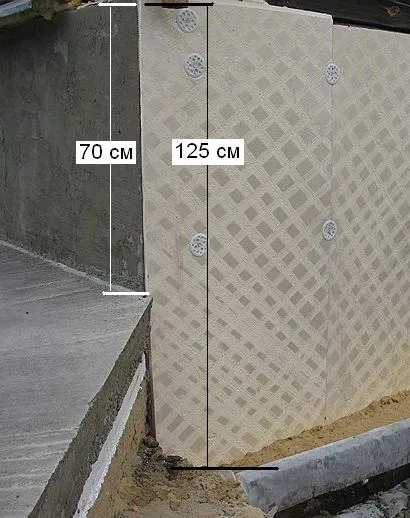

На фото зліва видно, що після влаштування вимощення висота цокольній частині будинку (з урахуванням розмірів ТІМ) зменшилася приблизно на 50 см, т. Е. Це і є фактично глибина вимощення біля основи будинку.

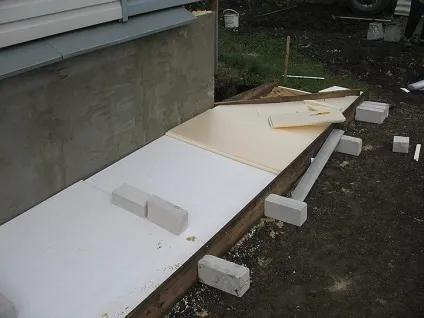

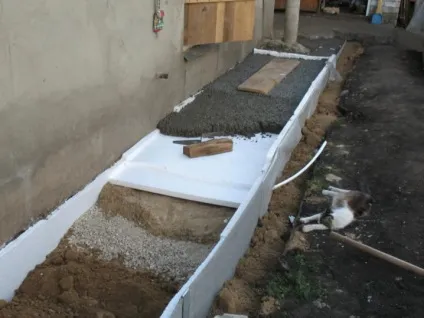

Горизонтальне утеплення вимощення будівлі зроблено в два шари з перев'язкою стиків. При цьому використаний як пінопласт, так і пінополістирольний утеплювач. Показано на фото нижче.
Особливості пристрою бетонної стяжки

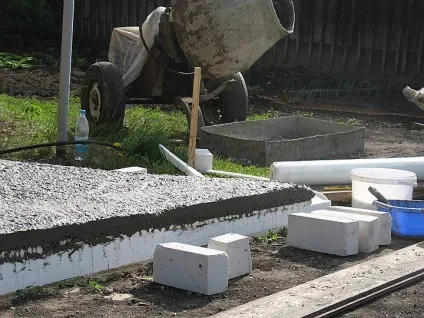

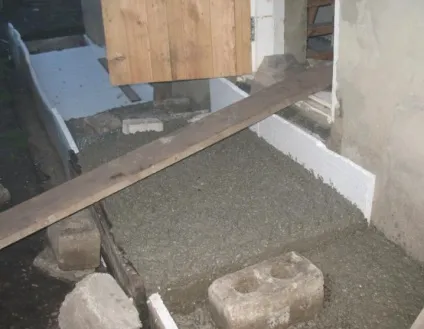

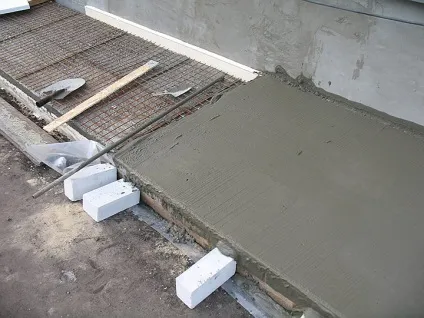

Перший шар стяжки зроблений з керамзитобетону. Див. Фото нижче, ліве. Причина одна. Як додатковий теплоізолятор користі він не приносить, а ось полегшити роботу дозволяє помітно. Потім по керамзитобетонний стягуванні зроблена цементно-піщана стяжка з дрібним щебенем. В як проміжний шар між стяжками використана арматурну сітка кладки розміром 50 × 50 з товщиною дроту 4 мм.
Важливо звернути увагу на наступні моменти:

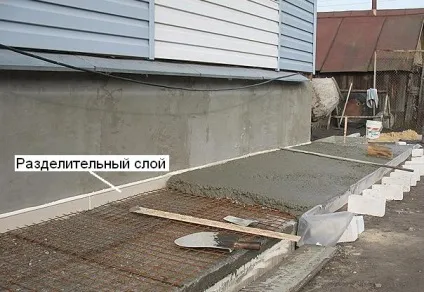

a) Керамзитобетон і цементно-піщана стяжка виконані незалежними по відношенню до цокольній частині будинку, тобто в якості демпфера використаний розділовий шар з обрізків пінополістиролу.

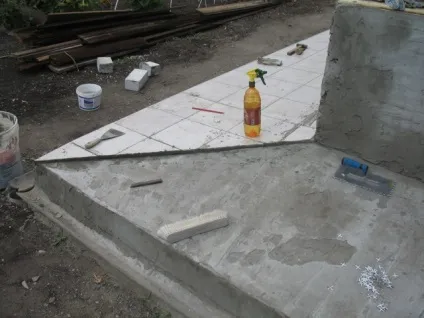

b) Крім того по довжині вимощення (близько 12 м по короткій стороні будинку) не використовувалися розділові температурні демфера, які зазвичай роблять з сухих дощок приблизно через кожні два-три метри. Під плитою лежить утеплювач в два шари, з зовнішньої сторони вимощення і з боку цоколя будинку. Тобто плита вимощення з трьох сторін оточена не лише утеплювачем, але і, фактично, демфера, так як пінополістирольні утеплювачі можуть виступити в цій ролі. За рахунок використання арматури (сталева сітка) вимощення є практично монолітну плиту і послаблювати її конструкцію дерев'яними вкладишами не варто. Більш того, вимощення по одній стороні будинку - конструктивно, не пов'язане з вимощенням по іншій стороні будинку, що показано на фото нижче. Точно також, при влаштуванні бетонного ганку, з іншого боку будинку, він також зроблений незалежним, по відношенню до будівлі. Див. Фото праворуч.

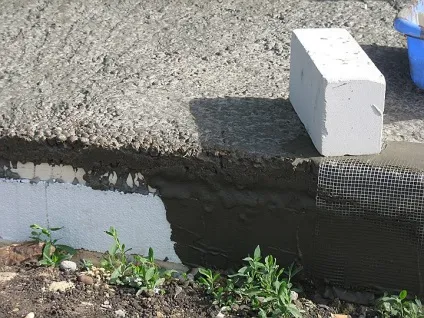

Остаточне вирівнювання стяжки зроблено відрізком металевої труби. Як напрямні використовувалися підручні засоби. Попередньо необхідно захистити бічній утеплювач вимощення, частина якого розташована вище грунту. Для цього використовувалася склопластикові сітка. Як клейового складу використана цементно-піщана суміш з добавкою клею ПВА. Загальний ухил стяжки - близько 6 градусів, що майже вдвічі перевищує необхідний ухил. Невелике збільшення витрат окупиться більш дієвим відведенням води з поверхні вимощення, що збільшить загальний термін служби конструкції.

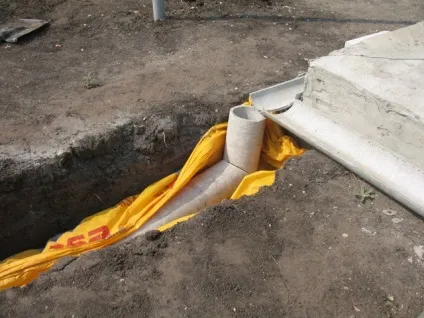

Для відведення води від вимощення влаштована дренажна система з використанням труб АСБ. Уздовж вимощення впритул до неї під ухилом до горизонту приблизно в 2,5 - 3 градуси встановлені труби АСБ, розрізані вздовж навпіл. У кутах вимощення на стиках дренажних труб зроблений загальний відведення з цілісних труб АСБ, покладених в грунт, зі стоком в водозбірник.
Важливо відзначити, що при влаштуванні вимощення будівлі потрібно звернути увагу на наступні моменти:
- правильно вибрати розміри вимощення,
- забезпечити необхідний ухил вимощення від будинку,
- організувати відведення води,
- забезпечити водонепроникність самої бетонної вимощення.
Крім того, для справного стану вимощення будівлі важливе значення має правильна організація відводу води з покрівлі.
Відповіді на питання (за складністю та обсягом), хоч в окрему гілку на форумі винось, буду краток. Багато що залежить від деталей, наприклад, якщо глибина промерзання близько 1м, а фундамент не утеплений, але мелкозаглубленний - утеплення вимощення може стати ефективним рішенням. Особливо, якщо робити не типові вимощення, а як наприклад, робив я. Якщо ґрунт сухий (немає грунтових вод) або будинок на височині, та ще вжити заходів щодо гидрозащите, то і пінопласт буде стояти. Тобто багато що залежить від конкретики, як умов, так і прийнятих рішень. Можу сказати, що вибирати (і розсьорбувати) Вам, що і як використовувати, оскільки - скільки людей, стільки й думок, хоч по пінопласту, хоч по влаштуванню, причому - часто прямопротівоположное.
З повагою!
Про як, дак все ж вертикально потрібно ставити 25мм листи. Що то в тексті про це немає нічого (((Купив сьогодні пінопласт 50мм Т-25 і на бік і на низ. Схоже даремно так?
І другий питаннячко - пінополістиролу у нас не виявилося - без нього можна обійтися?
Екструдований пінополістирол цілком можна замінити пінопластом. Тут все залежить від умов експлуатації. Полістирол твердіше і краще переносить навантаження
Дякую за відповіді.
Виникло ще одне запитання - навіщо потрібен гравій під піском - адже пісок все одно проникне всередину між гравієм. І сипати взагалі гравій під пісок якщо у мене не буде зверху плитки
Також викликає побоювання робити монолітну плиту вимощення - чи не лусне все таки? Може все таки розділити по 1-2 метри як це зазвичай робиться.
Цілком резонне зауваження. я теж про це думав. Ось коли я заливав стяжку в будинку, то чи не лив монолітом, а поділяв по дверних отворів, проставляючи пінополістирольні листи. Думаю і тут бажано вчинити так само. Щоб все виглядало красиво, листи можна поставити в кожному куті діагонально.
скільки зим пережила вже ваша вимощення?
Всім добрий день!
Хотів з вами порадитися.
Є будинок з бруса, розміри 6 × 5, брус 200 × 200. Будинок побудований 40 років тому. Вирішив освіжити фундамент і вимощення. Грунт глинистий, пучиністий, за такий довгий час помста вся потріскалася, десь менше, десь більше.
Є фундамент стовпчастий, пробурені були отвори, глибина 1,5 залиті стовпи, по стороні 6м - 5, по стороні 5м - 4.
Далі був зроблений черевик з цегли і на нього вже покладений брус. За довгий час одну сторону землі підняло. Між стовпами зроблена кладка їх цегли, в деяких місцях нижня частина кладки відвалилася, вона без фундаменту була.
Зараз хочу прибрати кладку між стовпами, розкопати від стовпів на ширину 1м, глибиною 0,5 м.
Стовпи обкопати по периметру, т. Е почати як-би за стовпом. Обмазати бетонні стовпи мастикою (гідроізоляція). Взяти ЕППС 50мм і з усіх боків стовп обшити.
На підставу вимощення кладу вирівнюючий шар піску, для додання ухилу. Потім пінопласт 100м, зверху гідроізоляція по ширині більше утеплювача, із заходом на стовпчастий фундамент, далі шар піску основний, потім плиту хочу залити.
Хотів запитати який матеріал для гідроізоляції взяти і мастику?
Має сенс між стовпами фундаменту залити стрічку з армуванням чи ні?
Має сенс використовувати шар щебеню, з відділенням від місця геотекстилем?
Відстань між стовпами має сенс закрити утеплювачем, або досить декоративних панелей. Або викласти кладку або просто утеплювач, а на нього вже панелі прикріпити
Просто це тема для мене нова, хотів з приводу нюансів поговорити докладніше
від містка обов'язково розділяйте кожні 2м - у мене по цій статті зроблена вимощення лопнула на 2й рік, ніякої пінопласт не допоможе
