Як правильно паяти smd

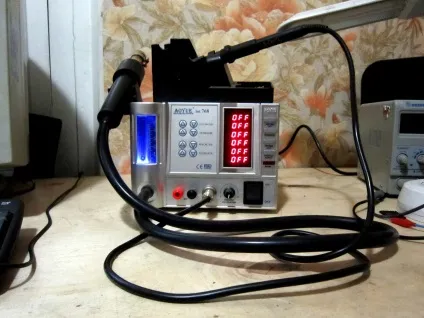

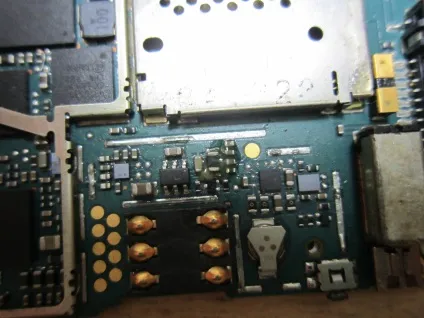

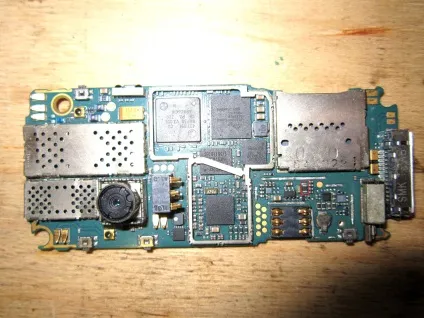

Бувають випадки, коли простим паяльником не підібрати до SMD елементів. В цьому випадку краще всього використовувати паяльний фен і тонкий металевий пінцет.

Для фена потрібна відповідна насадка. Вибираємо найменшу, так як отпаивать і припаювати буде маленьку smd-шку.

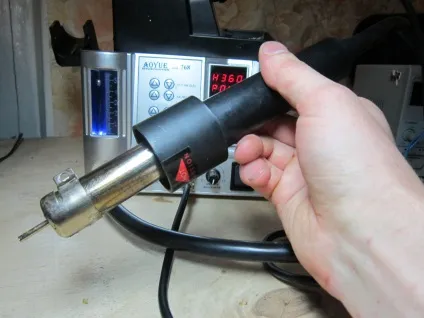

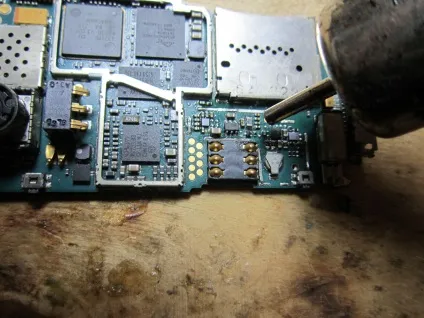

А ось вся конструкція в зборі.

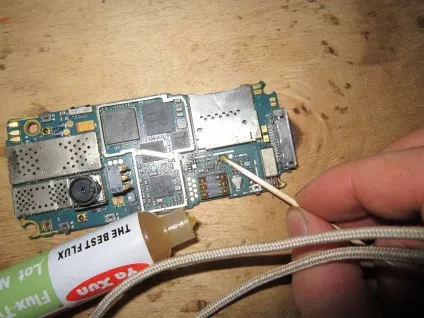

За допомогою зубочистки наносимо флюсплюс на smd-шку.

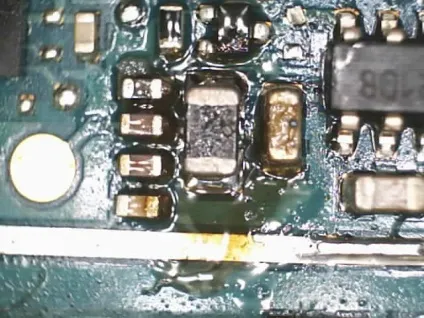

Ось так ми її змастили.

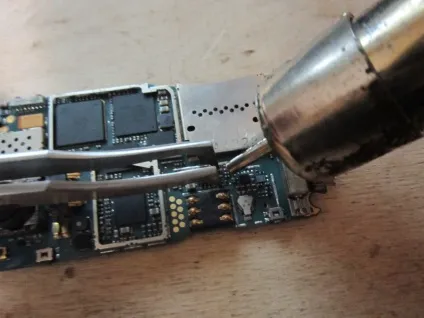

Виставляємо на паяльної станції температуру фена 300-330 градусів і починаємо смажити нашу детальку. Якщо припой НЕ плавиться, то його можна розбавити сплавом Вуда або Розі за допомогою тонкого жала паяльника. Як побачимо, що припій починає плавитися, за допомогою піцента акуратно знімаємо детальку, не зачепивши smd-шки, які поруч.

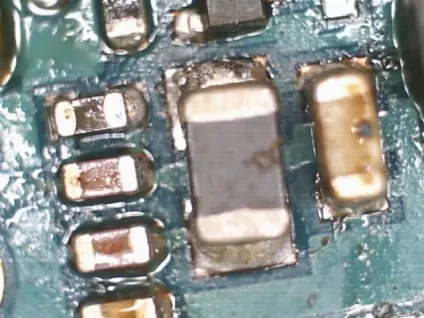

А ось і наша деталька під мікроскопом

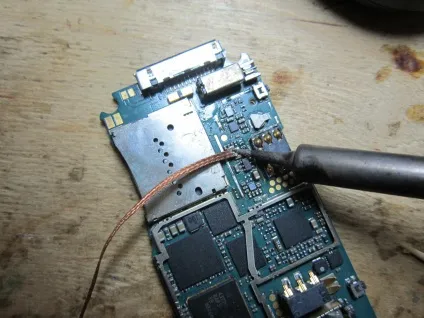

Тепер припаяти її назад. Для цього чистимо п'ятачки (якщо ви не забули - це контактні площадки) за допомогою мідної обплетення.

Після того, як ми їх почистили від зайвого припою, нам потрібно зробити горбки за допомогою нового припою. Для цього на кінчику жала паяльника беремо зовсім трохи припою.

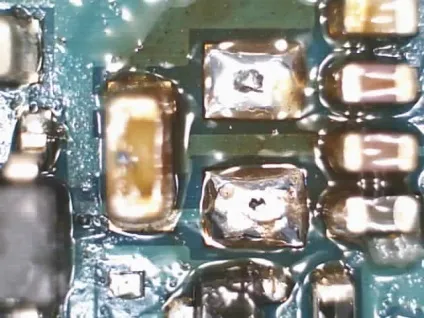

І робимо горбки на кожній контактній площадці.

Ставимо туди smd-детальку

І пригріває її феном, до тих пір, поки припій НЕ розтечеться по стінках детальки. Не забувайте про флюс, але його треба дуже небагато.

У висновку хотілося б додати, що дана процедура вимагає вміння працювати з дрібними детальками. Відразу все не вийде, але кому це треба, з часом навчиться припаювати і випоювати SMD-компоненти. Деякі умільці припаюють smd-шки за допомогою паяльної пасти. Паяльну пасту я використовував при Запевняю BGA мікросхем в це й статті.
