Як працювати з беспаечное макетної платою, електронні печеньки

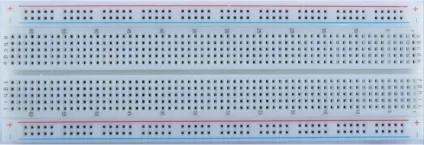

Беспаечное макетна плата
Макетна плата являє собою кілька груп контактів, замкнутих між собою. Отвори в пластиковому корпусі макетної плати дозволяють встановити радіодеталі на макетну плату і з'єднувати висновки між собою за допомогою спеціальних проводів або перемичок. Відстань між контактними отворами складає стандартні 2,54 мм, що дозволяє без проблем встановити на макетке майже будь-які мікросхеми, датчики та модулі.
По краях макетної плати розташовані довгі контактні групи ( «рейки»), призначені для підключення харчування прототипу, зібраного на макетке. Харчування і земля від джерела підключається через будь-який контактний отвір, а далі можна підключати харчування мікросхем, плат, світлодіодів і контролерів до будь-яких контактним отворів на всьому протязі шини харчування.

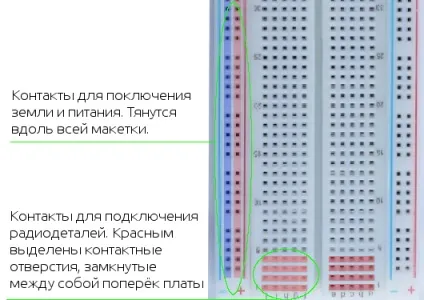

Контактні групи на беспаечное макетної платі
Сам процес створення прототипу полягає в установці на макетну плату деталей з подальшим з'єднанням контактів деталей проводами. Завдяки тому, що контактні групи складаються з декількох контактів, полегшується з'єднання деталей, завдяки можливості зводити безліч електричних контактів в одну точку. Насправді, все дуже просто. Ось, подивіться на приклад підключення світлодіода з використанням макетної плати:

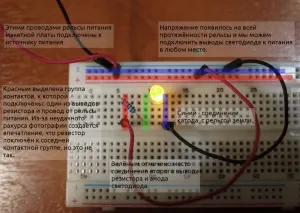

Підключення світлодіода до макетної платі
Найголовніше у створенні прототипу на макетної платі: вчасно зупинитися і привести частину схеми в більш компактний вигляд, використовуючи макетні плати під пайку. Але це не завжди допомагає:

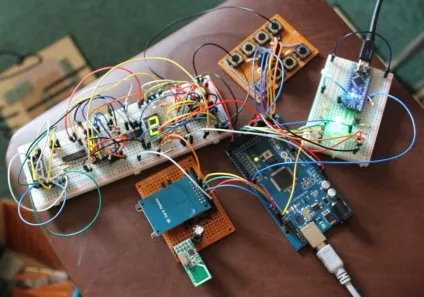

Важкий випадок створення прототипу пристрою
