Як працювати в DIAlux

Встановіть програму на ваш комп'ютер
завантажити тут

Прочитавши і виконавши всі кроки в цій статті ви зможете з нуля виконати елементарний проект освітлення на прикладі простого приміщення.

Приступимо до роботи з програмою.

В даному уроці ми розглянемо просте побудова приміщення додамо в нього IES фаил запустимо розрахунки і виведемо результат розрахунків в PDF документ.

Припустимо у нас є офісне приміщення 5мх3м висота 2.8м

Перед тим як запустити програму нам необхідно визначиться з потрібним рівнем освітленості від цього залежить кількість світильників на приміщення і відповідно ціна.

Для визначення норми освітленості існують ДБН

Для офісного приміщення необхідно 300Лк

1. Запускаємо програму.

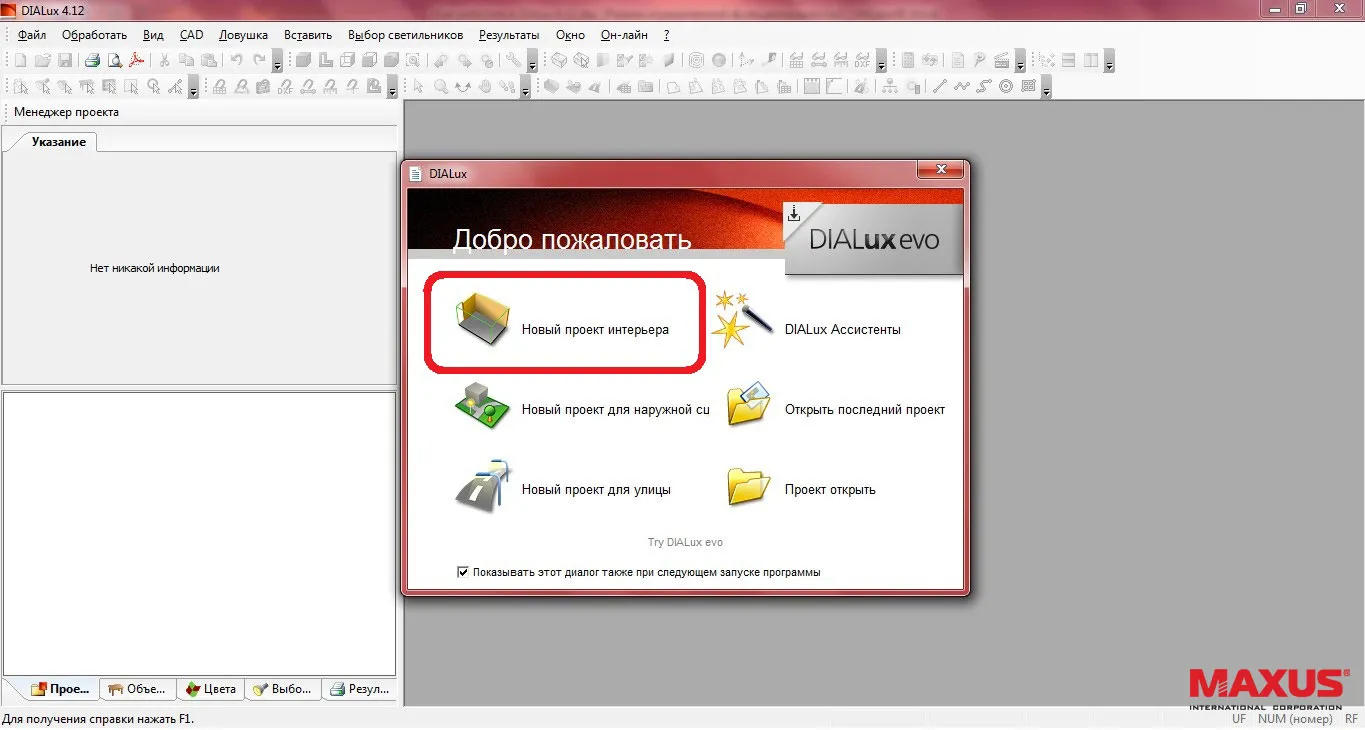

Перед нами відкривається діалогове вікно вибираємо «Новий проект інтер'єру».

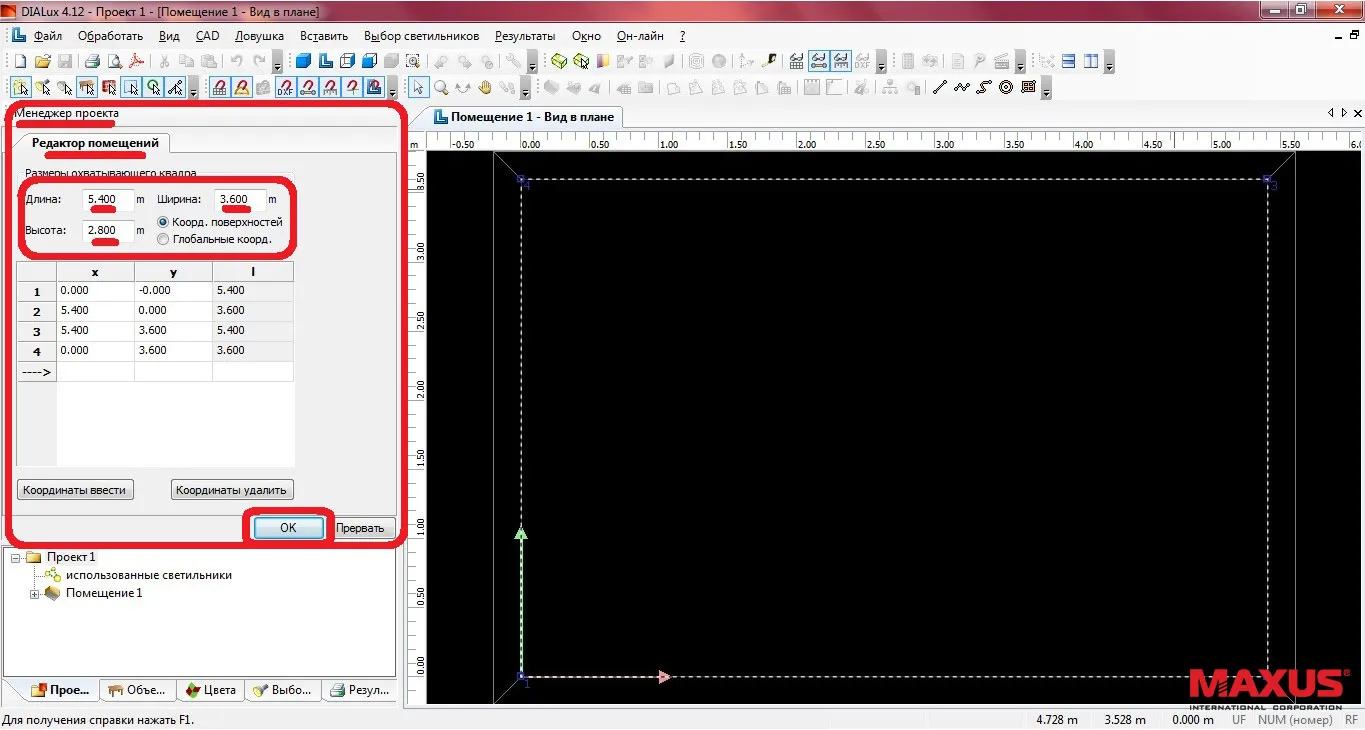

Просте приміщення побудовано.

2. Тепер нам необхідно додати в приміщення наші світильники.

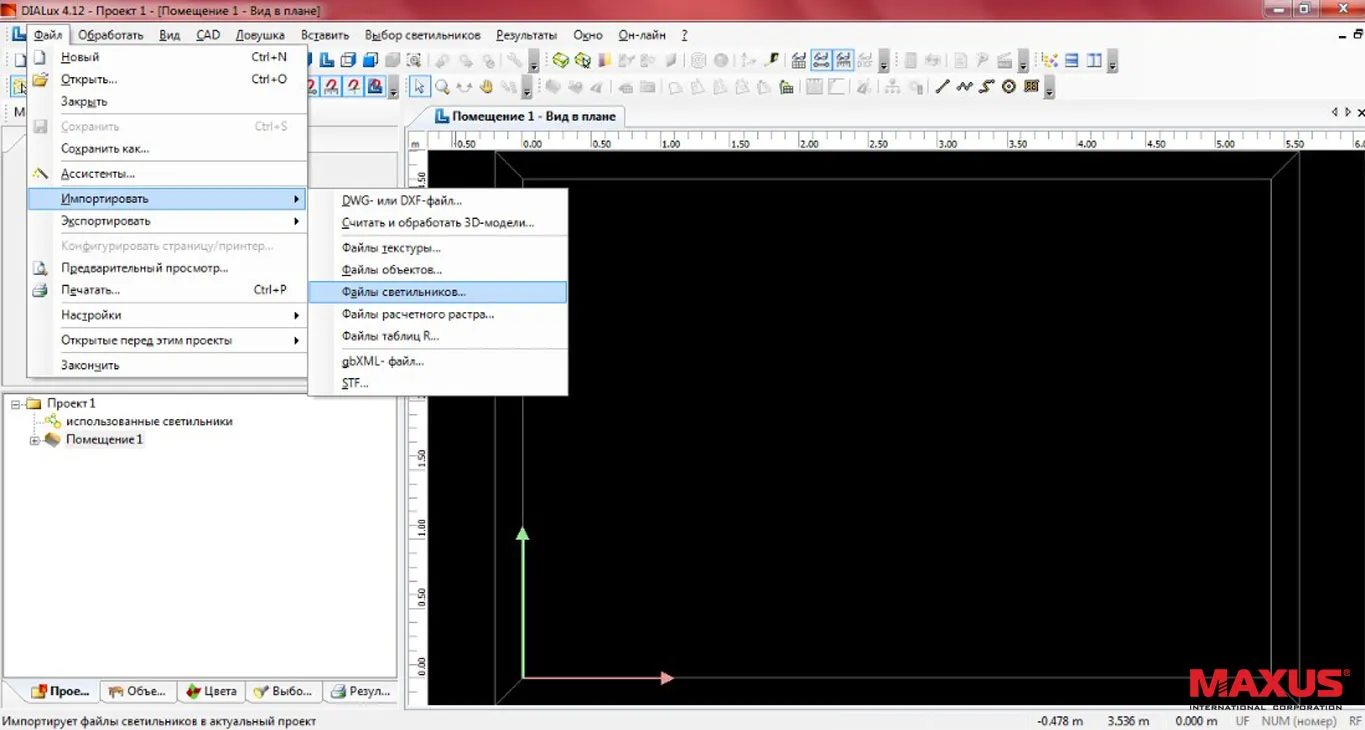

У верхньому меню вибираємо Файл - Імпорт - Файли світильників

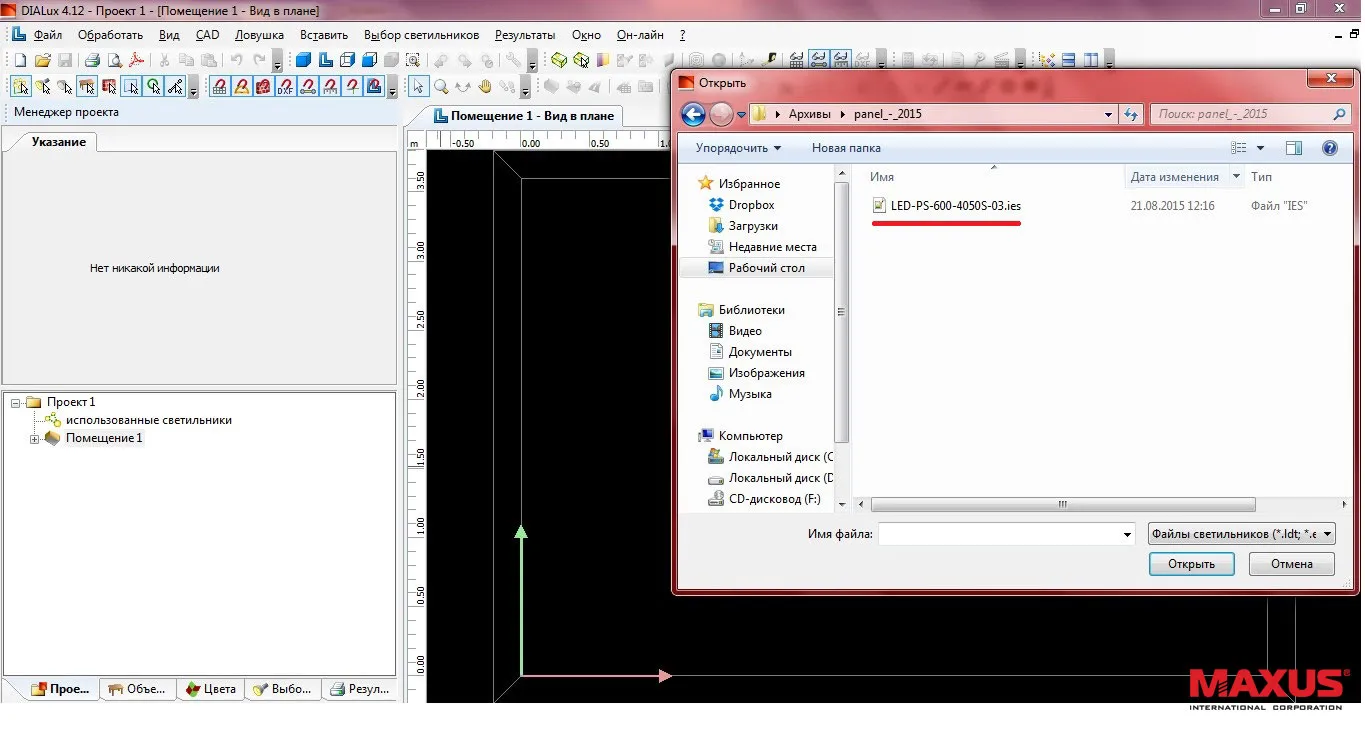

Вибираємо потрібний нам IES файл світильника

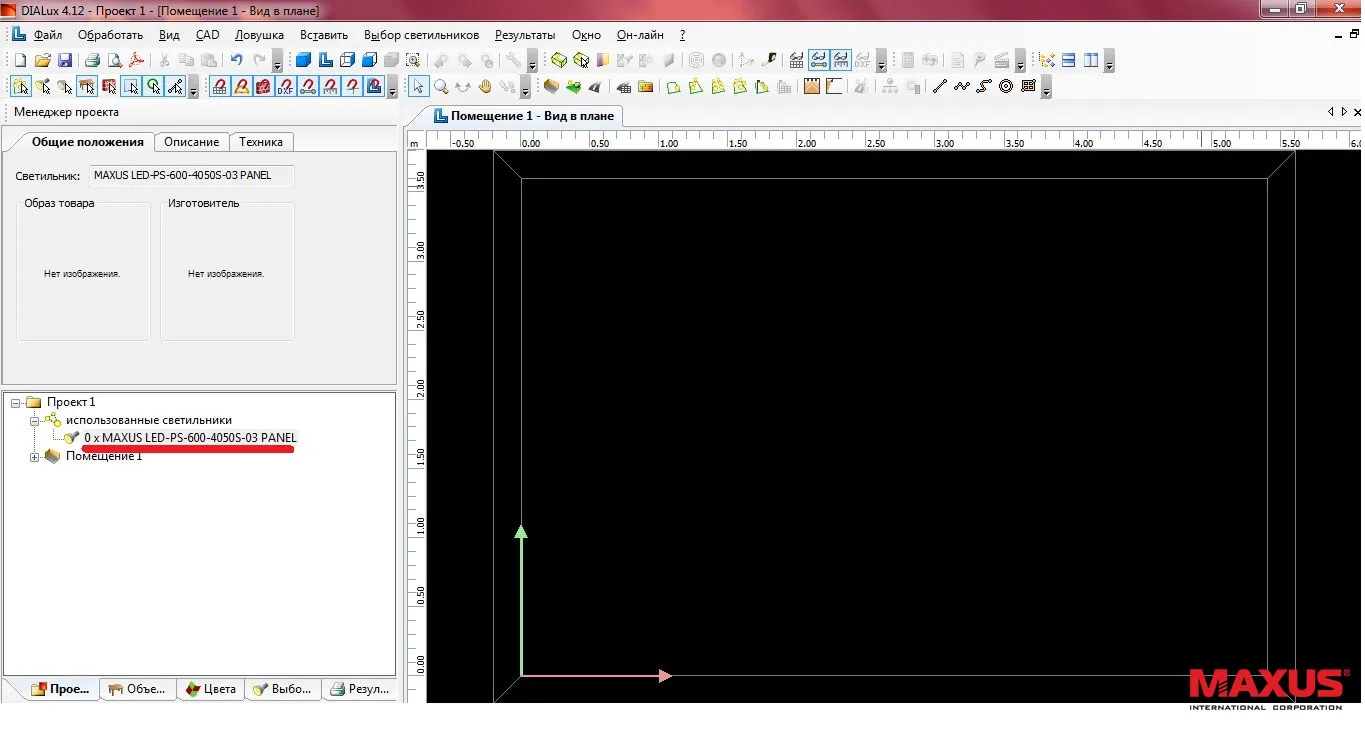

Ми імпортували наш світильник в проект.

3. Приступаємо до розстановки світильників.

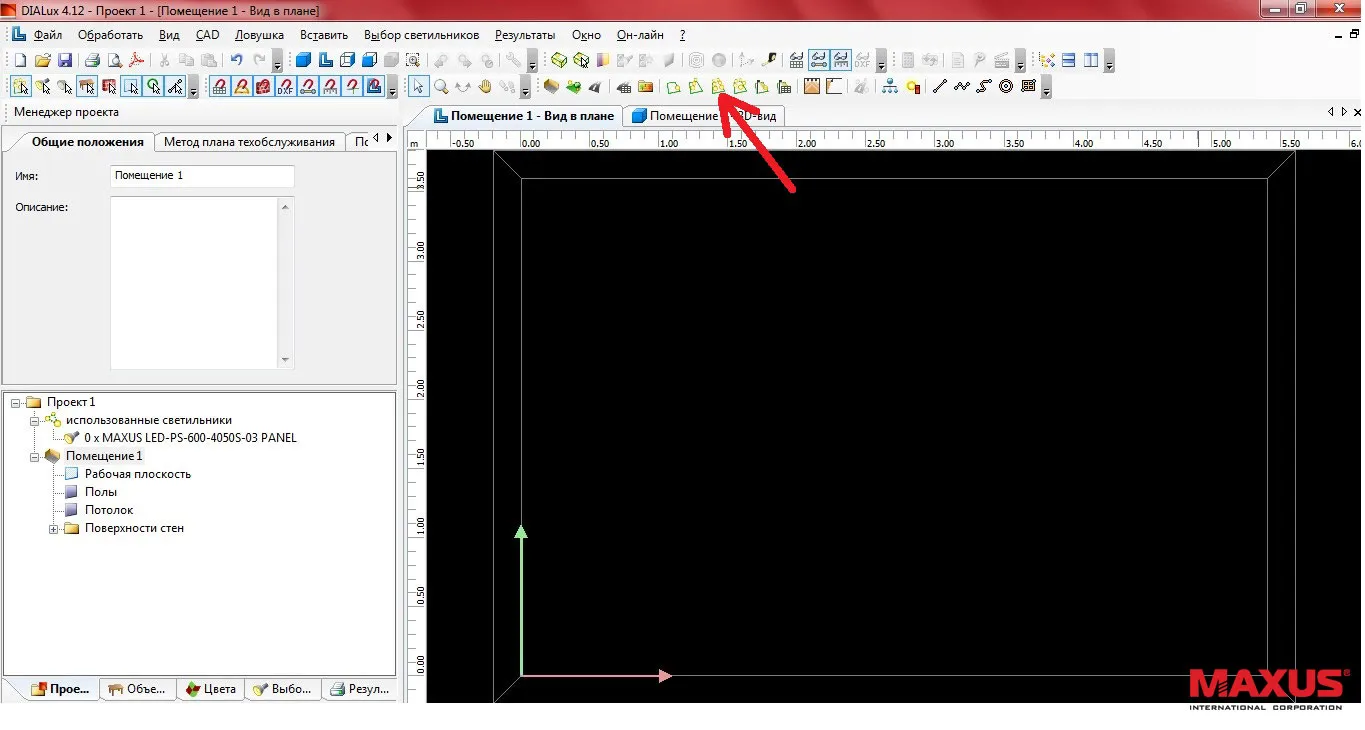

На панелі інструментів вибираємо "Структура полів"

Всередині приміщення з'явиться штрихпунктирною поле. У цьому полі ми будемо налаштовувати кількість світильників під потрібну освітленість.

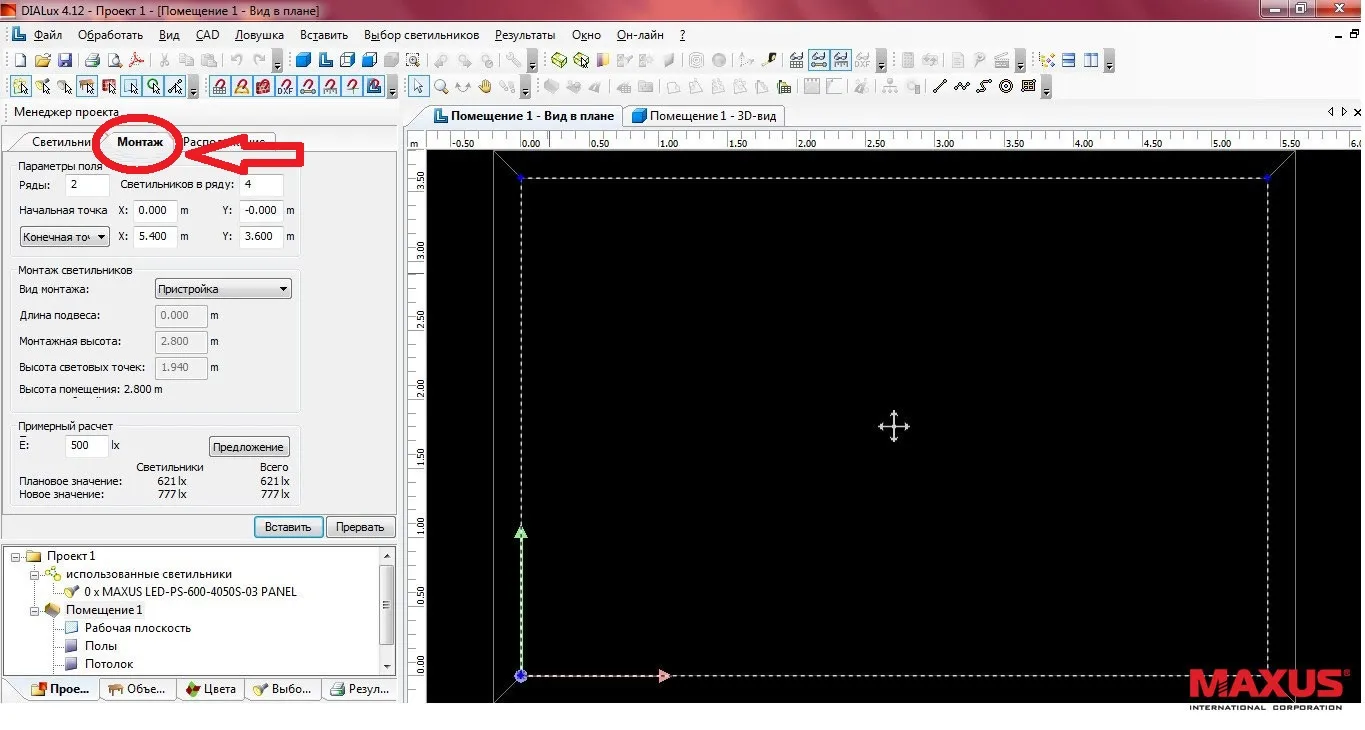

У менеджері проекту переходимо в "Монтаж"

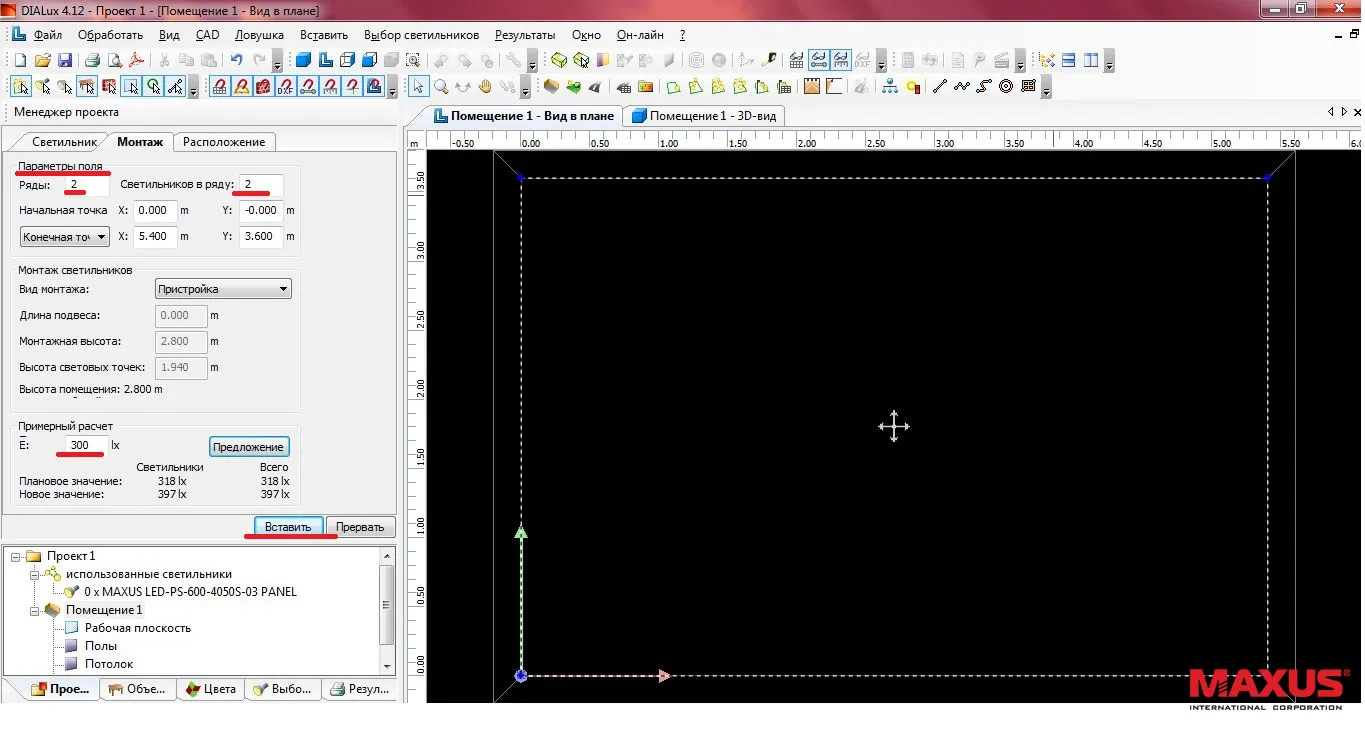

Редагуємо "Параметри поля"

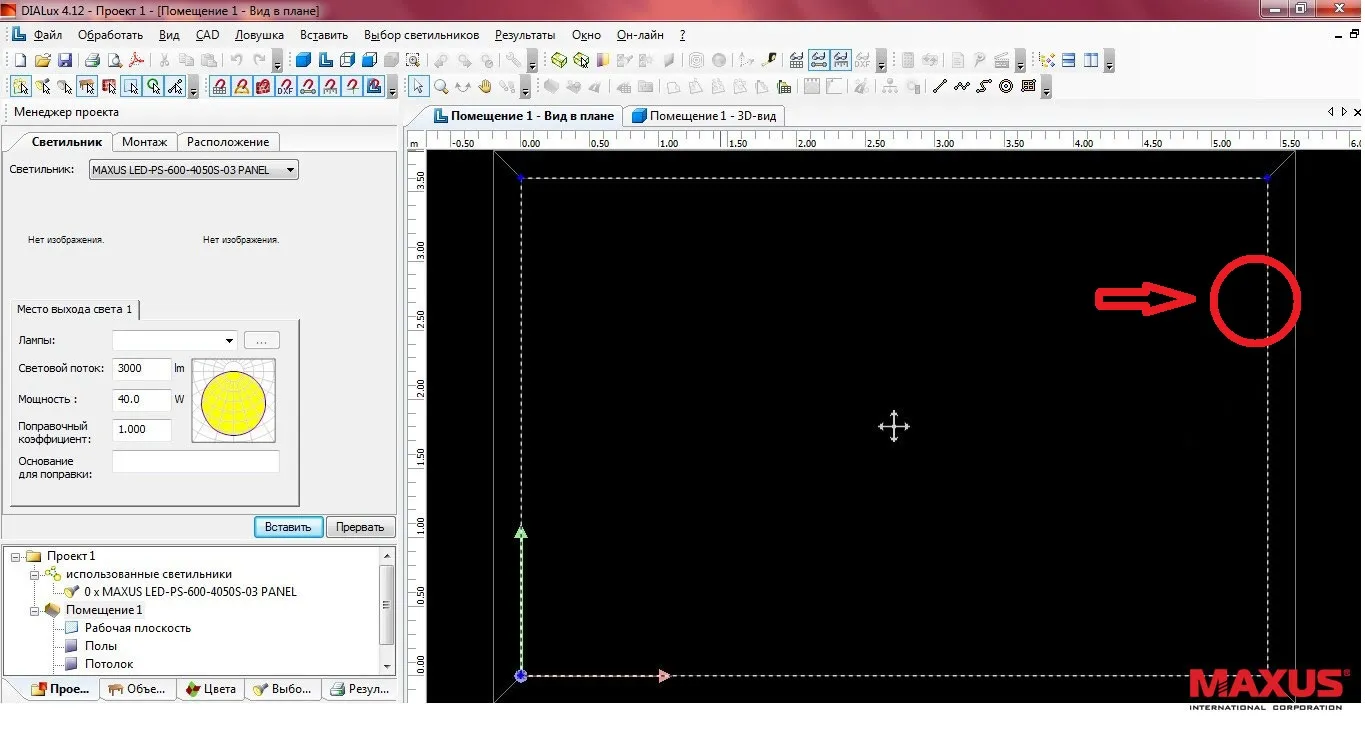

натискаємо кнопку "Вставити"

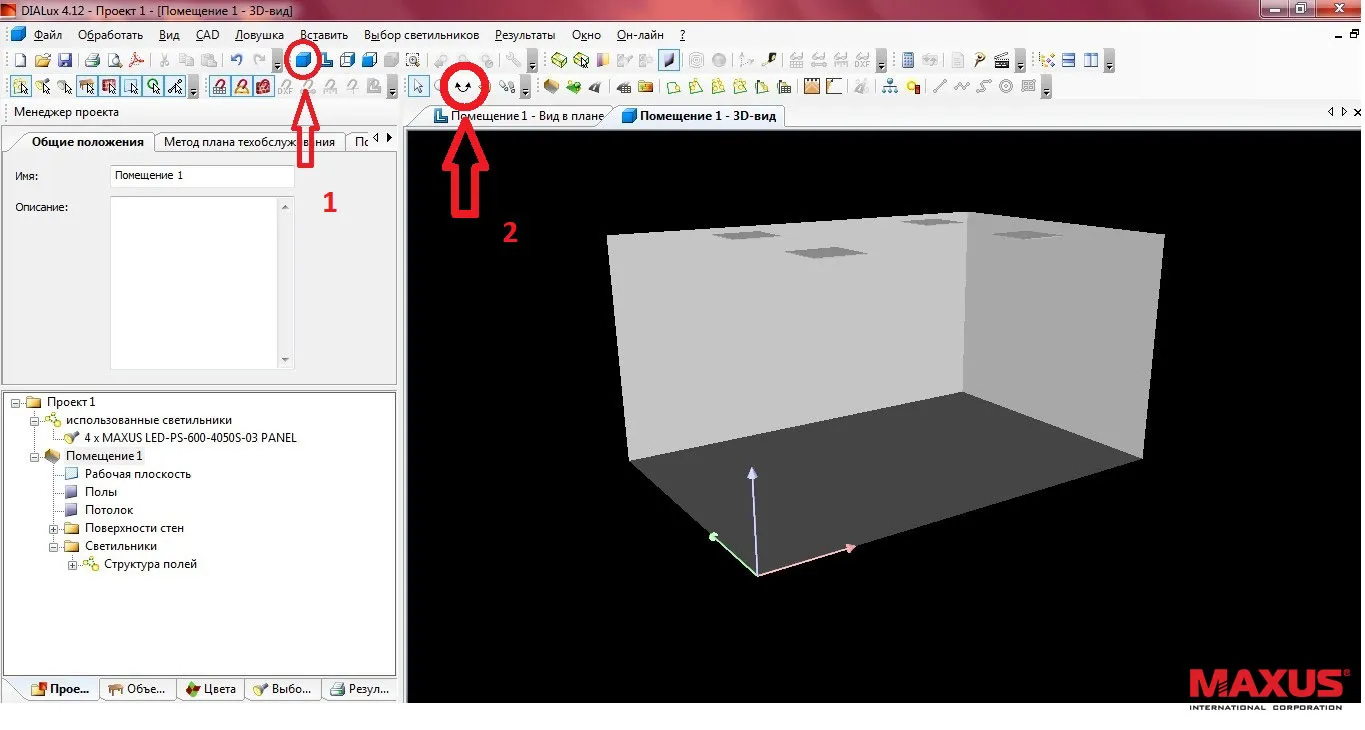

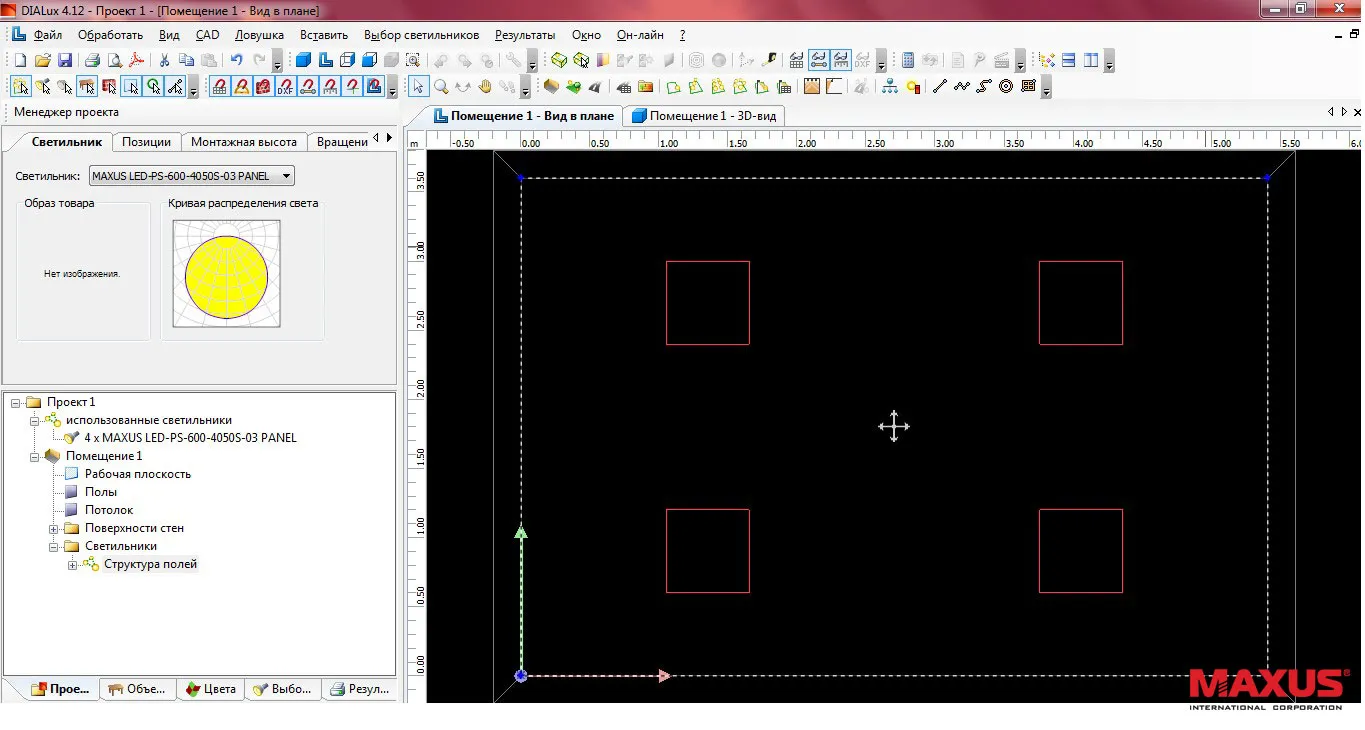

Світильники вставлені в простір приміщення.

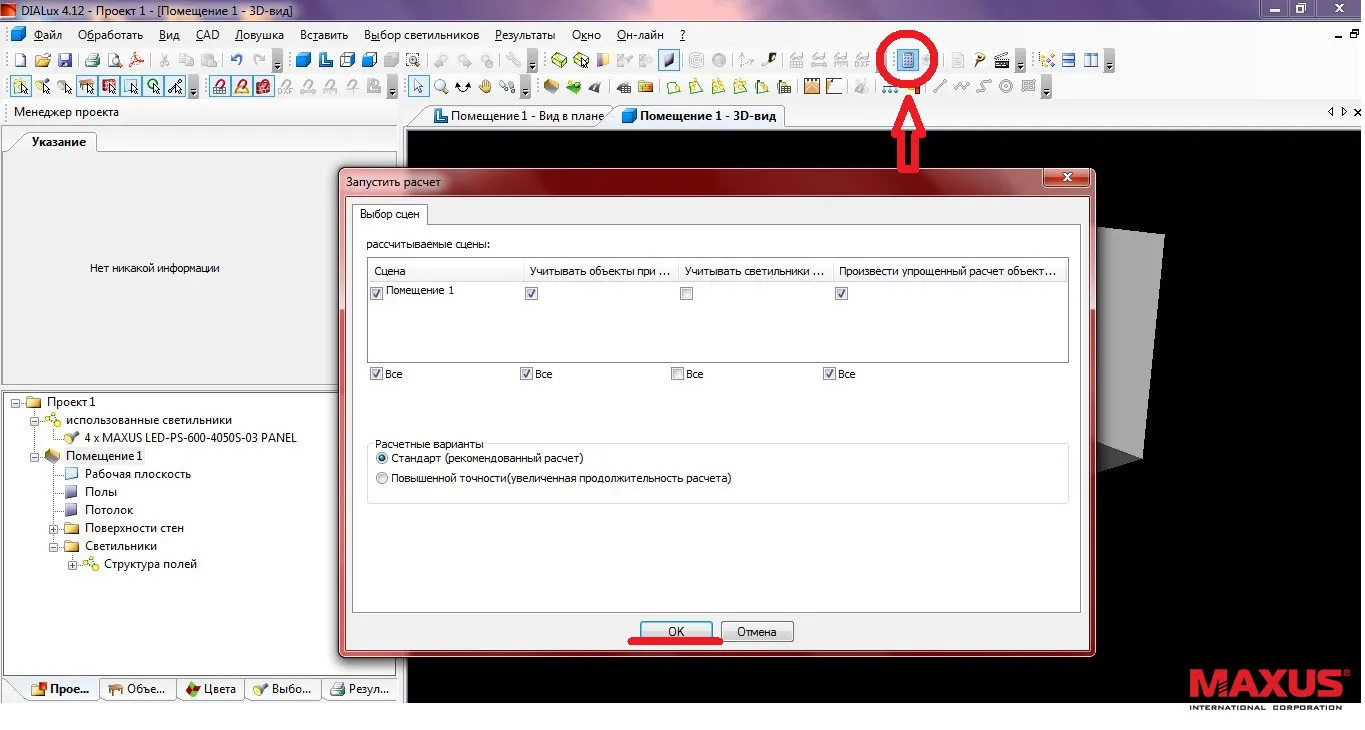

5. Запускаємо розрахунки освітленості

Для запуску розрахунків необхідно натиснути кнопку "Калькулятор" у верхньому меню.

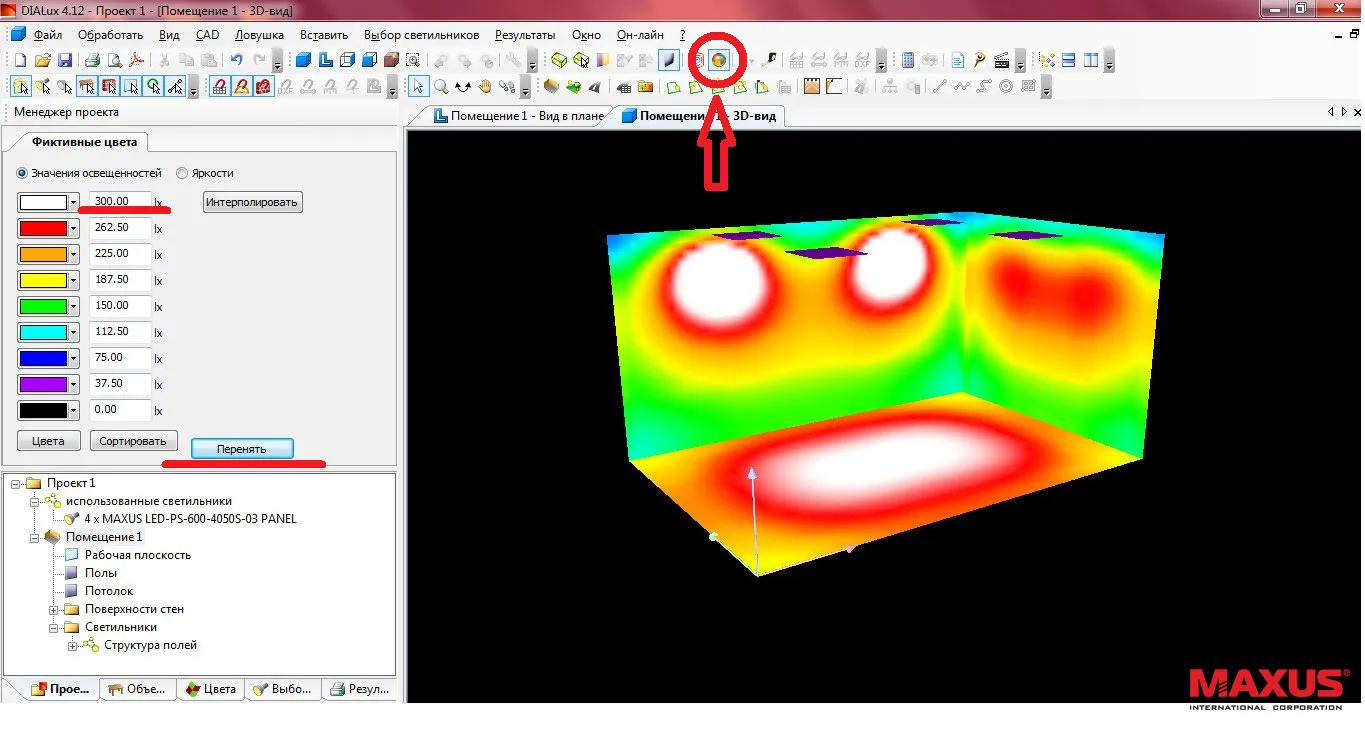

6. Налаштовуємо Фіктивні кольору

Для зміни результатів освітленості, верхнє значення міняємо на потрібне нам значення.
Застосовуємо "Інтерпаліровать" значення поміняються.
Застосовуємо "Перейняти"

7. Налаштовуємо результати розрахунків для виведення в PDF

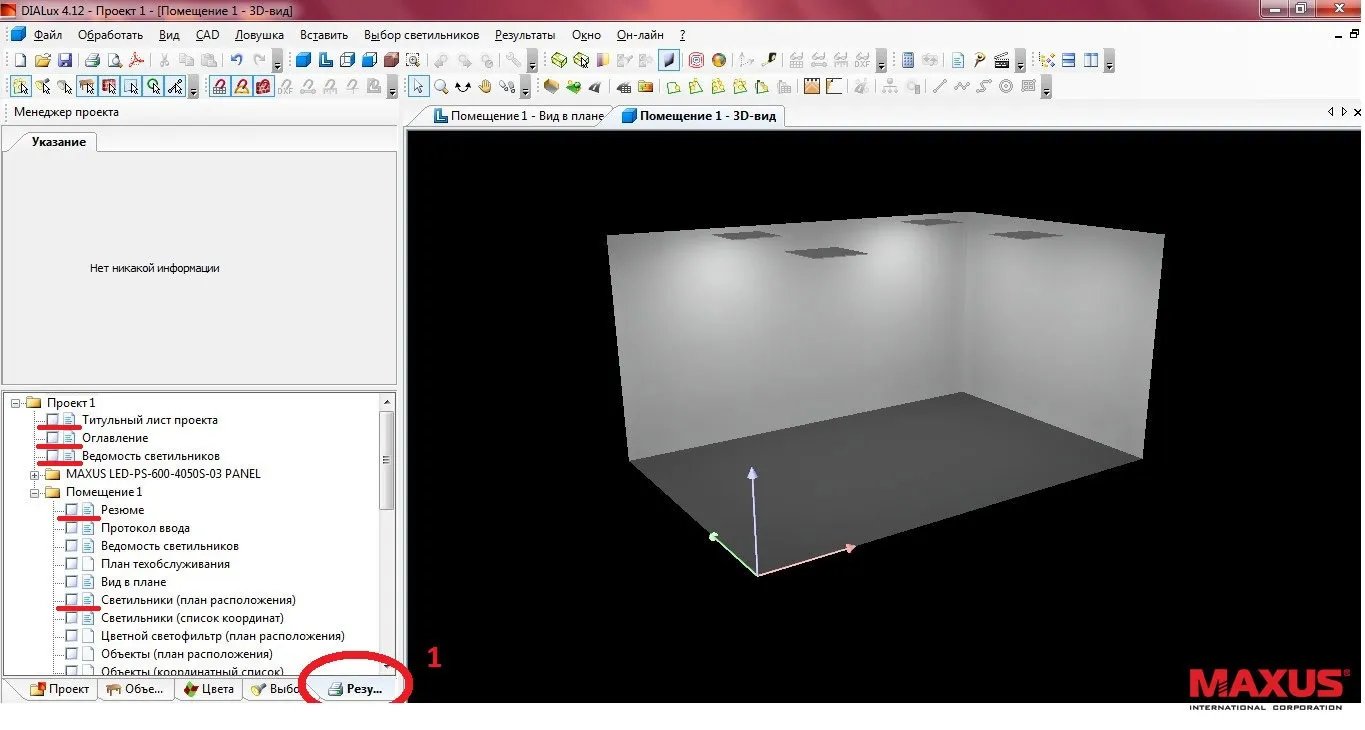

В "Результатах розрахунків" налаштовуємо потрібні нам сторінки з результатами. Галочками відзначаємо потрібні нам сторінки. Які ми збережемо в PDF.

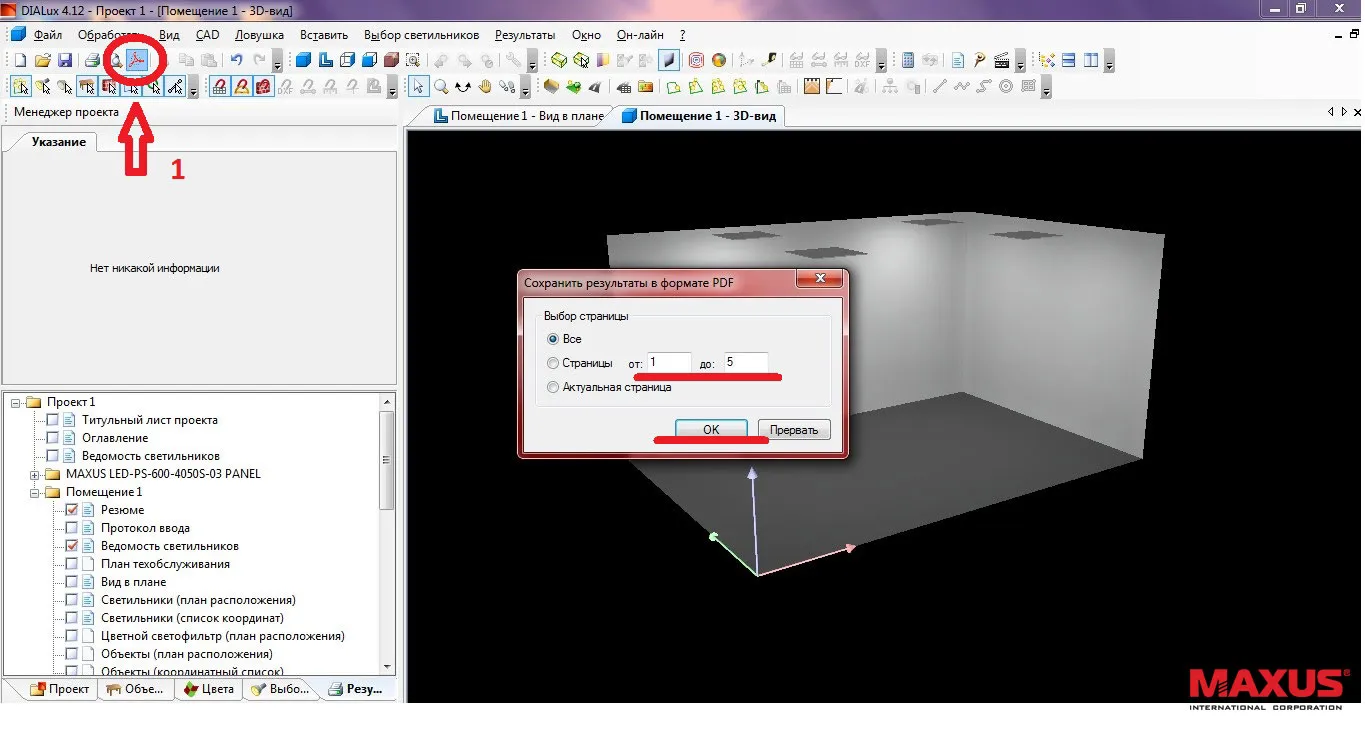

8. Зберігаємо результати розрахунків в PDF
