Як побудувати ламану дах своїми руками розрахувати кроквяну систему, зробити креслення,

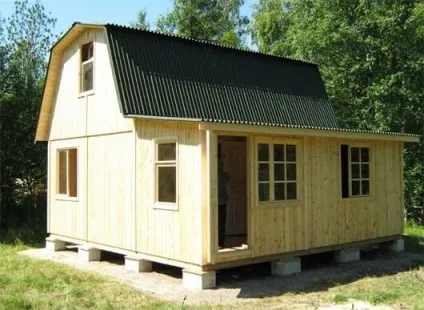

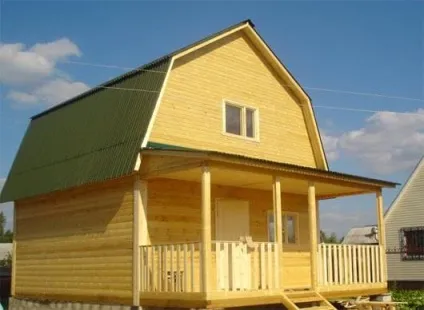

У більшості випадків бажання власників приватних будинків облаштувати мансарду викликано необхідністю мати в розпорядженні додаткову житлоплощу. Максимально розширити горищне простір дозволяє будівництво ламаного даху. Крім того, такий вид покрівлі та використання сучасних матеріалів для створення покриття роблять будівлю зовні привабливим і оригінальним (див. Фото).
При виборі покрівельного матеріалу звертають увагу не тільки на те, як він виглядає. Важливе значення має його міцності та експлуатаційні характеристики. Якщо обраний матеріал не дуже важкий, тоді зменшується навантаження на кроквяну систему ламаного даху і на фундамент будівлі і таким чином термін експлуатації будинку без проведення капремонту зростає.
Конструкційні особливості ламаних дахів
Найчастіше різні види ламаних дахів останнім часом використовують при будівництві дерев'яних заміських котеджів. Такий варіант пристрою покрівлі передбачає наявність двох частин: пологої верхньої і крутіший нижньої, завдяки чому площа горищного простору в значній мірі збільшується.

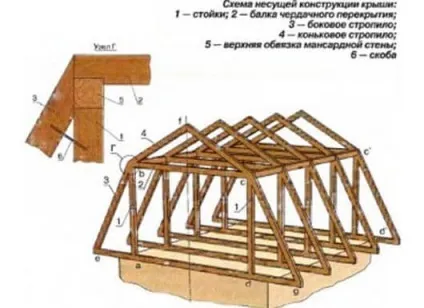

Ті з домовласників, хто вирішив виконати будівництво ламаного даху своїми руками, повинен в першу чергу ознайомитися з нюансами створення такого виду покрівель. Треба знати, що їх кроквяна ферма складається з декількох елементів. У свою чергу з боків конструкції розташовуються наслонние, а зверху висячі крокви.
Створення кроквяної системи
До того, як побудувати ламану дах своїми руками, необхідно придбати будматеріали і підготувати інструменти. Також не слід забувати про техніку безпеки та засобах захисту. Для деталей кроквяної конструкції потрібні пиломатеріали з хвойних деревних порід. Щоб виготовити мауерлат потрібно брус 150х150 або 100х150 міліметрів, а для балок перекриття - дошки або брус 150х50 міліметрів, які в залежності від ширини прольоту і відстані між елементами бувають поодинокими або здвоєними. Також слід запастися довгими брусами, виготовленими з хвойної деревини (читайте: "Як будувати дах - інструкція").

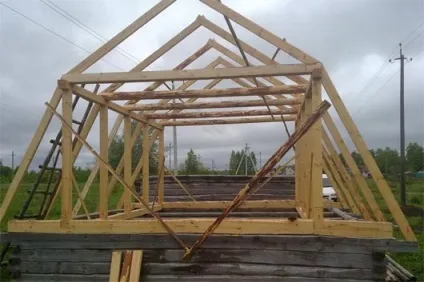

Кроквяна система ламаного даху будується в наступному порядку:
- корисну площу мансарди виділяють стійками, встановлюючи їх на балки перекриття для подальшого монтажу кроквяної системи мансардного даху;
- стійки стропильних ферм пов'язують одна з одною, використовуючи прогони, зроблені з дощок (одинарних або здвоєних), з огляду на розміри ламаного даху;
- зверху встановлюють висячі крокви, при цьому їх кроквяні ноги створюють верхні скати. Одночасно балками перекриття даху приміщення мансарди є затягування на висячих кроквах. Враховуйте це, перш за як побудувати мансардний дах;
- з метою додання жорсткості в місцях сполучення кроквяних ніг для з'єднання з затяжками застосовують бабки. Також при необхідності додаткового посилення встановлюють підкоси;
- місця, в яких з'єднуються кроквяні ноги з затяжками, кріплять до мауерлату за допомогою стропильних ніг наслонних крокв (прочитайте: "Як зробити ламану дах - особливості конструкції");
Покрівельне покриття ламаних дахів
Після того, як завершено монтаж кроквяної конструкції, приступають до покрівельних робіт.
Як приклад наводиться процес створення поверхні покрівлі з металочерепиці, оскільки вона є одним з найбільш часто вживаних для цих цілей матеріалів:
- вздовж схилів, дотримуючись 15-сантиметровий нахлест, укладають смуги гідроізоляційної плівки, при цьому між кроквами не допускається її провисання, що становить більше 2 сантиметрів;
- місця стиків проклеюють герметизуючої стрічкою;
- найнижчу зі смуг гідроізоляції потрібно вивести в ринви, розташовані по периметру будівлі;
- з метою забезпечення вентиляції на даху в місці пристрою коника по всій його довжині роблять відкритим просвіт. Також при підшивці звисів залишають вентиляційні отвори між покриттям покрівлі і гідроізоляційним шаром - вони забезпечать вільну циркуляцію повітряних мас;
