Як підключити вимикач з однією клавішею (схема, відео)

У цій статті ми розглянемо, як підключити вимикач з однією клавішею, і правильно провести його монтаж. Але спочатку давайте розберемося, що являє собою цей пристрій, як воно працює, і які їхні різновиди використовуються в побуті.

• Типи побутових електричних вимикачів
• Конструкція кнопкового вимикача світла
• Як зробити правильний вибір
• Як правильно підключати
• Про заходи безпеки
• демонтаж
• Як змінити розводку
• Підготовка монтажного місця
• підключення

Типи побутових електричних вимикачів

Побутовий електричний вимикач світла - це пристосування для замикання-розмикання ланцюга з метою підключення або відключення певних споживачів енергії. Найчастіше в ролі останніх виступають освітлювальні прилади: люстри, світильники, бра та ін. Вимикач 1 клавішний може застосовуватися як для підключення однолампових, так і багатолампових приладів.

У побуті використовуються два типи розмикачів ланцюга:

Перший тип застосовується, переважно, для монтажу на дерев'яних або цегляних стінах приміщень із зовнішнього (відкритої) проводкою. Такі пристрої кріпляться до поверхні за допомогою спеціального майданчика (підрозетники) і двох вгвинчуються шурупів.

Вбудовувані вимикачі світла встановлюються всередину монтажної коробки, встановленої в стінні отвір. Вони призначені виключно для прихованої проводки, яка передбачає попереднє штроблення стін, прокладку проводів і приховування її за допомогою подальшого шпаклювання.

За принципом дії обидва типи нічим не відрізняються. Він полягає в тому, що при натисканні на клавішу електричний ланцюг або замикається, включаючи прилади, або ж розмикається, відключаючи їх.

Конструкція кнопкового вимикача світла

Вимикач 1 клавішний складається з:

• робочого механізму (привід кнопки, розміщений на металевій основі, контакти);
• механізму кріплення (дві металеві «лапки», рухливо з'єднані з основою);
• клавіші, виготовленої з пластику;
• декоративної рамки.

Додатково пристрій може забезпечуватися постійної підсвічуванням (світлодіодом), яка допомагає знайти його в темряві.

Як зробити правильний вибір

Вибираючи вимикач 1 клавішний, незалежно від типу установки і проводки, необхідно передбачити два моменти: величину споживаного струму і рівень вологості. Струм, на який розрахований розмикач ланцюга, вказується на його робочому механізмі. Він не повинен бути менше, ніж струм, споживаний підключається приладом. Що стосується другого моменту, то в разі, якщо установка одноклавішного вимикача світла планується в приміщенні з підвищеним рівнем вологості, краще віддати перевагу спеціальним вологозахищеним моделям.

Як правильно підключати

Наші Новомосковсктелі рекомендують!

Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.

Основне правило підключення кнопкового вимикача світла полягає в тому, що він повинен розмикати фазу проводки, і ні в якому разі не «нуль». Тільки так буде забезпечена безпека при проведенні робіт по ремонту освітлювального приладу або заміні ламп. Схема підключення одноклавішного вимикача представлена ​​на малюнку нижче.

Заземлення, зображений на малюнку, в житлових будинках старих будівель зазвичай відсутня, але якщо він вже передбачений проводкою, дуже бажано його задіяти, як зазначено на схемі.

Про заходи безпеки

Перед початком електромонтажних робіт електрику необхідно відключити. Зробити це можна за допомогою пакетного розмикача (в старих будинках), введеного двополюсного автомата або вимикача навантаження (в нових будинках). Коли приміщення буде повністю знеструмлено, необхідно упевнитися у своїй безпеці, перевіривши наявність електрики на контактах розеток за допомогою Фазопокажчики - спеціального електричного індикатора.

Переконавшись, що електрику відключено, демонтуємо старий вимикач світла (якщо він є). Для цього спочатку необхідно викруткою підчепити пластикову клавішу, якщо це модель для прихованої проводки і відкрутити кріплення декоративної рамки, або розібрати корпус пристрою, якщо це накладна модель для відкритого монтажу. Після цього потрібно відкрутити викруткою два гвинти, які фіксують «лапки», якими робочий механізм закріплюється всередині стіни. Коли вони будуть відпущені, пристрій можна витягати з монтажної коробки. Для накладних вимикачів світла після розбирання корпусу необхідно відкрутити два шурупа (самореза), якими робоча частина кріпиться до підрозетників.

Коли вимикає пристрій буде демонтовано, можна від'єднувати від нього дроти. У більшості кнопкових моделей вони закріплюються за допомогою гвинтів. Отже, гвинти необхідно просто послабити, і потягнути дріт.

Після від'єднання пристрою від мережі, визначте, фазний чи провід розмикався вимикачем. Для цього включіть електрику за допомогою вищезазначених пікетники, двополюсного автомата або вимикача навантаження, і Фазопокажчики торкніться до кожного з проводів. Якщо розводка проводів виконана правильно, він загориться при контакті з тим провідником, що повинен йти від розподільчої коробки. Якщо ж Фазопокажчики не горить при контакті з жодним проводом, значить, тут розмикалася нульова жила, і розводку доведеться переробляти.

Як змінити розводку

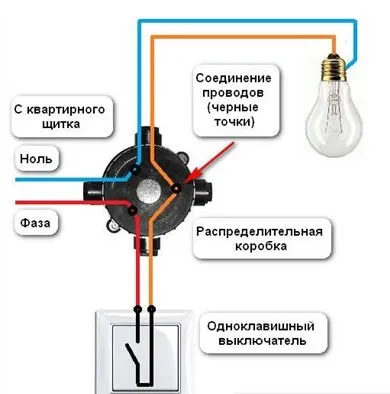

Щоб замість «нуля» вивести фазу на вимикач, потрібно знайти і розкрити розподільну коробку. Далі необхідно визначити, де у неї підходять дроти від пакетного, навантажувального розмикача або двополюсного автомата. Серед входять проводів за допомогою індикатора потрібно знайти фазу, і перерозподілити жили таким чином, щоб саме вона йшла на вимикає пристрій. Схема правильного розподілу жив всередині розподільної коробки представлена ​​нижче.

Підготовка монтажного місця

Перед тим як підключити одноклавішний вимикач до мережі, необхідно підготувати його монтажне місце. Для моделей, призначених для прихованої проводки, слід встановити (замінити) монтажну коробку, а для накладних пристроїв - підрозетник. Монтажна коробка просто вставляється в отвір в стіні. В окремих випадках її монтаж може проводитися з усадкою її на шпаклівку. Подрозетник для зовнішнього вимикача зазвичай кріпиться на стіну за допомогою дюбелів і шурупів.

підключення

Підготувавши монтажне місце, можна приступати до підключення. Вимикач 1 клавішний має два контактних затиску, де зачищені дроти фіксуються болтами. Кожна з жив повинна бути зачищена від ізоляції на 5-8 мм. Після цього оголені кінці проводів вставляються в затиски і фіксуються болтами, причому неважливо, який з провідників до якого контакту буде підключений.

Після закінчення підключення слід перевірити надійність фіксації, і тільки після цього, пристрій можна монтувати в (на) стіну. Вимикач 1 клавішний для відкритої проводки просто прикручується до підрозетників. У вбудованих моделей цей процес трохи складніше. Після фіксації провідників до контактів робочого механізму, він поміщається в монтажну коробку. «Лапки», при цьому повинні впиратися в її стінки. Закручуючи гвинти «лапок», останні почнуть розгортатися, все більше впираючись. Коли робочий механізм буде надійно закріплений, можна прикручувати до нього декоративну рамку і встановлювати клавішу.

Залишилося тільки включити електрику і перевірити результати своєї роботи.
