Як підключити електрокотел до мережі

Обігрів електрикою не може бути економічніше, ніж пряме спалювання палива прямо в домашньому котлі, тому що цей самий газ спалюється на теплоелектростанціях, що мають ККД не більше 45%.

Оскільки, потреба в нічному опаленні особливо актуальна, то електрокотел здешевить опалення, якщо використовувати двохтарифний електролічильник, коли вночі в енергосистемі з'являється надлишок електроенергії, вироблення якої технологічно важко зменшити на електростанціях.

Електрокотел генерує тепло, не вимагаючи димоходу для своєї роботи, тим самим не піддаючи мешканців будинку небезпеки, загроза якої полягає у виділенні чадного газу в разі поганої тяги у котлів внутрішнього згоряння палива.

Говорячи про безпеку, потрібно зауважити, що жоден з видів палива не є безпечним. Вугілля виділяє токсичні речовини, до того ж радіоактивний, газ отруйний і вибухонебезпечний, навіть дерево при згорянні є джерелом шкідливих формальдегідів і інших випарів.

Електричне опалення дає можливість зробити обігрів абсолютно екологічно чистим, перенісши шкідливі викиди подалі від будинку, на відстань ліній електропередач.

Безпека використання електрокотла

Але вищенаведені аргументи не є доказом того, що електрокотел повністю безпечний за своєю суттю і визначення. Через неправильний розрахунок перетину кабелю живлення, що не відповідає захисту, неякісного підключення електронагрівального приладу може статися розігрів проводки, що спричинить виділення суміші отруйних газів і займання ізоляції.

Нагрівальні елементи електрокотла працюють в безпосередній близькості від води, на відстані всього декількох міліметрів. Надзвичайно важливим є обслуговування всієї системи опалення, щоб на поверхні електронагрівальних елементів не утворився накип, яка веде до поганого теплообміну, що тягне прогорание оболонки і електричний пробій.

Як правило, один електрокотел забезпечує опалення всього будинку або квартири, і від його надійності залежить тепло і затишок в домі весь опалювальний сезон. Тому до його підключення слід підійти з усією серйозністю, щоб посеред зими не опинитися в холодних стінах, або що ще гірше, на вулиці через пожежу, яка виникла з вини неправильно підключеного котла.

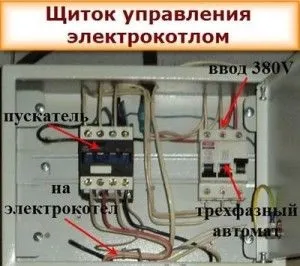

Схема електричного котла

Електротехнічне обладнання для підключення електрокотла

Перше, що потрібно зробити при виборі електрокотла - дізнатися, на скільки ампер варто вступної автомат в електричному щитку. Множення номіналу автомата на значення напруги (220в), дає значення гранично допустимої споживаної потужності. При наявності трьох фаз отримане значення множать на три.

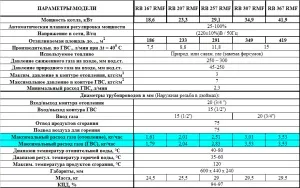

Технічні параметри котла Rinnai RB RMF

Навіть з огляду на те, що електрокотел буде працювати переважно вночі, є безліч електроприладів, які теж доцільно використовувати в цей час, маючи двохтарифний електролічильник, наприклад: пральна машина, електрична духовка, мультиварка, бойлер. Само собою, вступної автомат повинен бути розрахований на таке енергоспоживання.

Потужні електрокотли для опалення великих житлових приміщень споживають великі струми, піддаючи в процесі безперервної роботи проводку тривалим тепловим навантаженням. Тому, щоб розподілити навантаження, використовують три фази, через що автомат, лічильник і УЗО в щитку повинні бути трифазними.

Якщо технічні умови електромережі відповідають зазначеним в паспорті електрокотла номінальним значенням потужності і споживаного струму, то необхідно буде провести виділену лінію від електрощита до котла за допомогою нерозривного кабелю з мідними жилами відповідного значення.

Розрахунок опалення в кіловатах

Розрахунок потужності електрокотла виробляють за спрощеною формулою: на обігрів одного метра квадратного площі будинку необхідна потужність котла 0,1 кВт, якщо будинок має гарну теплоізоляцією.

Таблиця вибору потужності котла від розміру приміщення

Знаючи квадратуру обігріваються можна дізнатися необхідну потужність електричного обігріву. Існує міф про те, що економічний електрокотелудешевляет опалення. Але ККД будь-якого електричного нагрівача і так 100%, включаючи енергетичні витрати на циркуляційний насос, і тепловиділення в проводах.

Економія може бути досягнута лише за допомогою раціональних алгоритмів роботи і використання двухтарифні лічильника. За розрахованої потужності визначають автомат захисту, який буде захищати виділену лінію харчування електрокотла, виходячи з таблиці.

Таблиця основних параметрів розрахунку потужності котла

Таким же способом визначають перетин мідних жил кабелю

Дані параметри мають бути вказані в паспорті електрокотла, але завжди буде не зайвим переконатися, чи немає там помилки, або неточностей. У разі розбіжностей, необхідно прийняти більше з значень номіналу захисного автомата або перетин дроту.

Також рекомендується встановити УЗО. з струмом витоку 30 мА і номіналом на один щабель більше ніж номінальний струм захисного автомата, або встановити діфавтомат, який замінює ці два пристрої, поєднуючи їх в одному корпусі.

Дві складові підключення електрокотла

Потрібно розуміти, що опалення за допомогою електрокотла можливо тільки при дотриманні всіх правил підключення, як електричної частини, так і водонапірної арматури, яка забезпечує теплообмін. Лише в разі замкнутої системи циркуляції теплоносія всередині корпусу електронагрівального приладу, досить підключити до нього харчування для опалення.

Але тоді такий електрокотел називають електричним конвектором, хоча його електричне підключення здійснюється за тим же принципом: супутнє електрообладнання повинно відповідати споживаної навантаженні.

Мобільний електричний конвектор, зручно використовувати там, де немає можливості підвести воду до труб системи опалення, і він придатний для обігріву тільки одного приміщення. Для обігріву приватного будинку, у якого є кілька окремих кімнат, необхідно буде провести монтаж водонапірної арматури, опис якого не входить в дану статтю.

Ці роботи слід довірити фахівцям, що володіє відповідними навичками та специфічними інструментами. Самостійне підключення електрокотла можливо тільки в разі володіння навичками в сфері монтажу опалювальних систем, при наявності відповідних інструментів, плюс знання електротехніки.

слідуючи інструкції

Спеціалізовані фірми підключають електрокотел і опалення в цілому, здаючи роботу «під ключ», тобто при включенні кнопок управління вся система працює і у всіх кімнатах тепло.

Але маючи знайомого сантехніка, можна розділити роботи, взявши на себе весь електромонтаж, починаючи від установки в щитку захисного автомата і УЗО (або дифавтомати), прокладання кабелю (відкритої або прихованої проводки) і закінчуючи підключенням клем електрокотла.

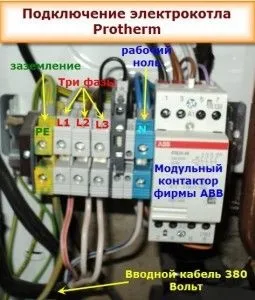

Доведеться підключити всього п'ять проводів: три фази (A, B, C L1, L2, L3) нуль (N) і захисний провід PE (заземлення), уклавши їх в кабельний канал або захисну гофру.

Якщо циркуляційний насос не інтегрований в корпус електричного котла, то його доведеться монтувати і підключати окремо, для цього в панелі підключення електрокотла повинні бути відповідні клеми.

У сантехніка роботи буде незрівнянно більше. У паспорті електрокотла повинна бути детальна інструкція, де вказується електрична схема підключення кабелю живлення, а також схема і спосіб збирання системи водонапірної арматури.

Надійний і потужний електрокотел забезпечує опалення всього будинку, якщо тільки він працює без збоїв, а це можливо тільки в разі його правильного монтажу, установки та підключення, згідно з усіма пунктами, вказуються виробником.
