Як підібрати теплове реле для захисту електродвигуна
Правильно підібрати теплове реле - одне з найважливіших умов захисту електродвигуна від перевантаження. Нагадаю, що «захист електродвигуна від перевантаження повинна встановлюватися в тих випадках, коли можливе перевантаження механізму з технологічних причин, а також при важких умовах пуску і для обмеження тривалості пуску при зниженій напрузі. Захист повинна виконуватися з витримкою часу і може бути здійснена тепловими реле. »(З Інструкції по монтажу і пуску електродвигунів)

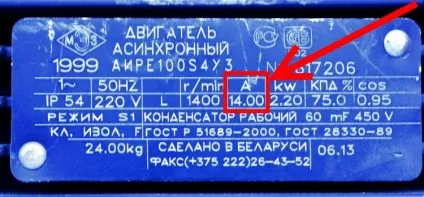

Щоб підібрати теплове реле, спершу визначаємо номінальний струм двигуна Iн. Цей струм вказано на табличці двигуна (см. Фото нижче). У нашому випадку це ток Iн = 14 Ампер
Потім виходячи з номінального струму двигуна підбираємо теплове реле і відповідний йому пускач потрібної величини. Реле має шкалу, калібровану в амперах. Зазвичай шкала відповідає значенню струму уставки (струму неспрацьовування реле). Спрацьовування реле відбувається в межах 5-20% від перевищення струму уставки споживаним струмом електродвигуна. Тобто при перевантаженні електродвигуна на 5-20% (1,05 * Iн - 1,2 * Iн), відбудеться спрацьовування теплового реле відповідно до його струмочасовий характеристикою. Тому вибираємо реле таким чином, щоб струм неспрацьовування теплового реле був на 5-10% вище від номінального струму захищається електродвигуна (див. Таблицю нижче).
