Як перевірити напругу стабілітрона

Перевірити справність стабилитрона зовсім нескладно, він звонится як звичайний діод, але іноді при складанні схем або ремонті апаратури виникає необхідність визначити напруга стабілітрона. Також бувають випадки, коли потрібно підібрати зі своїх запасів стабілітрон, з певним напруженням стабілізації. Для таких цілей існують спеціальні довідники або сайти, де за маркуванням стабилитрона ми можемо дізнатися абсолютно все його параметри. Але, що робити, якщо немає часу для пошуку або частково затерта маркування елемента, як перевірити напругу стабілітрона? Про це Новомосковськ нижче ...

Як перевірити напругу стабілітрона?

Як бачимо, дана схема перевірки стабилитрона зовсім нехитра і її можна збирати буквально за пару хвилин навісним монтажем.

Для цього нам знадобиться:

• блок живлення 16 - 18 В (для більшості стабілітронів такого блоку живлення буде достатньо);
• резистор на 1,5 - 2 кОм;
• мультиметр (цифровий або стрілочний вольтметр);
• перевіряється стабілітрон.

Для наочного тесту ми вибрали три стабілітрона: Д809; КС156А; КС147А. Зараз виміряємо їх напруга стабілізації. Збираємо схему і підключаємо по черзі стабілітрони, дивимося на отриманий результат.

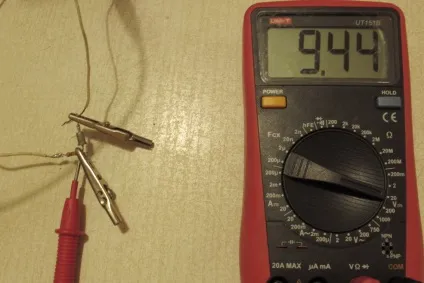

Д809 - напруга стабілізації 9,44 В (за паспортними даними напруга становить 8 - 9,5 В)

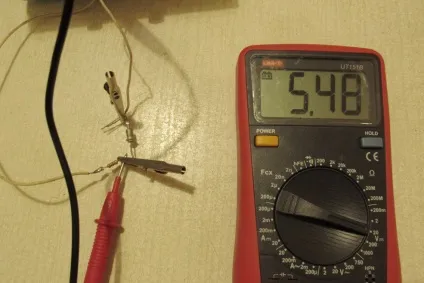

КС156А - отримане напруга стабілізації 5,48 В (за паспортними даними 5,04 - 6,16 В)

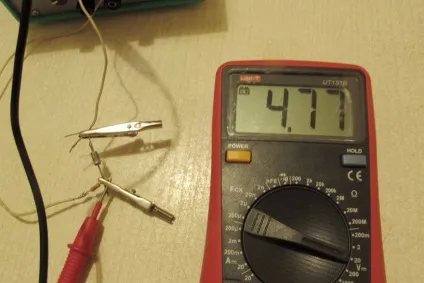

КС147А - напруга стабілізації 4,77 В (за паспортними даними 4,23 - 5,17 В)

Як бачимо, питання про те, як перевірити напругу стабілітрона вирішується за все за пару хвилин і не вимагає складних схем, особливих навичок і спеціального устаткування.
