Як перевірити конденсатор мультиметром

Як перевірити керамічний конденсатор?

Конденсатори бувають полярні (електролітичні) і неполярні, наприклад, керамічні. В даному типі пристрою в якості діелектрика можна використовувати різні матеріали, такі як скло, повітря, папір. Процес вимірювання ємності пристрою з керамічним діелектриком такий:

1. Необхідно переключити мультиметр в режим вимірювання опору.
2. Необхідно, щоб на цифровому мультиметри був виставлений самий максимальна межа вимірювання.

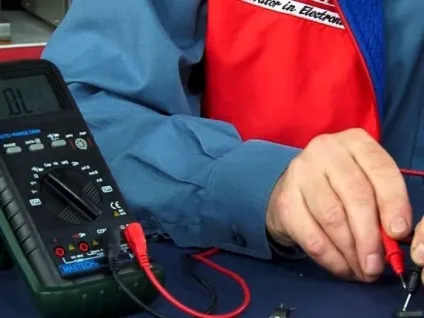

3. Налаштувавши прилад, щупи приставляють до ніжок конденсатора.

Якщо деталь робоча, то на приладі буде показана величина, яка перевищує 2 мега. Якщо отримане опір не перевищує 2 МОм, він непрацездатний.

Важливо відзначити, що під час вимірювань не потрібно торкатися до щупам руками, так як це може істотно вплинути на якість вимірів. Відбудеться це з тієї причини, що опір людського тіла дуже мало, а опір витоку значно його перевищує. Отже, струм пройде через тіло, тобто шляхом меншого опору, а не через конденсатор. На мультиметри буде показано опір людини, що до нашої проблеми ніяк не відноситься.

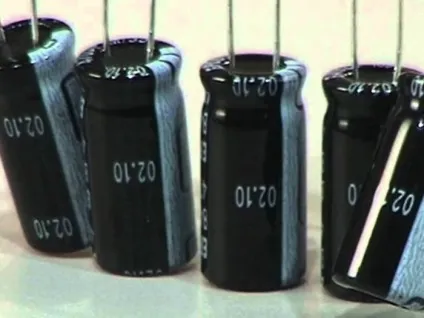

Як перевірити електролітичний конденсатор?

1. Перед початком перевірки важливо його попередньо розрядити. Розрядку можна здійснити, закоротив ніжки пристрою.
2. На приладі необхідно виставити режим вимірювання, який відповідає величині опору 100 кОм.

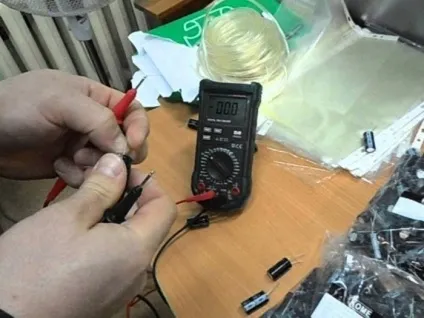

3. Двома висновками мультиметра необхідно доторкнутися до ніжок конденсатора. Важливо, щоб червоний висновок торкався до позитивного контакту, а лівий - до негативного.
4. Якщо при першій перевірці на екрані значення опору перевищило величину 100кОм, деталь працює добре.

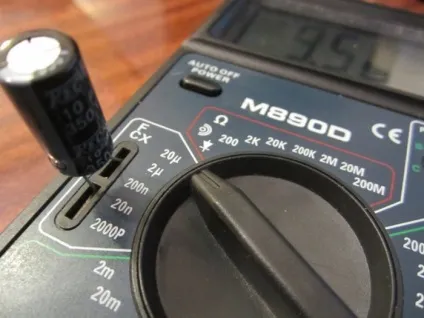

Як перевірити ємність?

Мультиметр з вимірюванням ємності необхідний для того, щоб визначити такі несправності, як втрата ємності або обрив. Якщо стався обрив, конденсатор повністю втрачає свою ємність. За допомогою режиму вимірювання ємності можна також перевірити пусковий конденсатор. Поміряти ємність конденсатора можна наступним чином:

1. Налаштовуємо мультиметр на режим вимірювання ємності.
2. Підключаємо щупи конденсатора до висновків мультиметра двічі (під час другого підключення висновки потрібно поміняти місцями).
3. Чекаємо результату вимірювань і порівнюємо їх.
4. Якщо при першому вимірі на екрані нуль, а при другому - лінія, це означає, що деталь робоча. Якщо результати вимірювань не відрізняються, то несправна.

Вищеописані інструкції вирішують питання, який полягає в тому, як продзвонити конденсатор. Прозвонка допоможе визначити втрату працездатності деталі і замінити її.
