Як перевірити інструмент і заповнити «журнал обліку перевірки та випробувань електроінструменту»

ПТЕЕС і ПОТ Р М написані кров'ю ... Звучить жахливо, але так воно і є. За кожним рядком - людські жертви. Нехтування правилами безпеки призводить до трагедії.

За статистикою, найчастіше жертвами нещасних випадків в електроустановках стають досвідчені електрики з солідним стажем роботи і високої групою з електробезпеки.

Людина настільки вірить в свій професіоналізм, що перестає боятися - і ось сумний підсумок.

На будь-якому підприємстві питаннями електробезпеки повинен займатися спеціально навчена людина - відповідальний за електрогосподарство. Це не посада, а «почесний обов'язок», як жартують інспектори Ростехнагляду.

Процитуємо ПТЕЕС. «1.2.3. Для безпосереднього виконання обов'язків по організації експлуатації електроустановок керівник споживача (крім громадян - власників електроустановок напругою вище 1000 В) відповідним документом призначає відповідального за електрогосподарство організації (далі - відповідальний за електрогосподарство) ... Відповідальний за електрогосподарство і його заступник призначаються з числа керівників та фахівців Споживача » .

Саме на цього фахівця і покладаються обов'язки з ведення спеціальної документації та організації проведення вимірювань та випробувань електроінструменту.

Що відноситься до переносного електроінструменту?

Електрогайковерти, електродрилі, електрорубанки, шліфувальні і полірувальні машини та інші електрифіковані механізми, які не закріплені на постійному фундаменті, а також електричні подовжувачі і переносні світильники - все це переносний електроінструмент.

Перш ніж занести в журнал результати вимірювань і випробувань, необхідно ці дії зробити. Почати потрібно з присвоєння кожному електроінструменту і переносному світильника порядкового номера (згідно з новими правилами - інвентарного), який пишеться на корпусі фарбою або перманентним маркером в тому місці, яке найменше піддається механічній дії.

періодичність

Знову заглядаємо в «Правила технічної експлуатації електроустановок споживачів» і в п. 3.5.11. Новомосковський про те, що проводити перевірку переносного електроінструменту необхідно не рідше, ніж один раз в 6 місяців. Можна частіше.

Хто має право проводити вимірювання і випробування?

Для проведення робіт з випробувань та вимірювань необхідні спеціальні прилади. прилади - невід'ємна частина електролабораторії, отже, підприємство таку лабораторію повинно мати, щоб проводити роботи своїми силами.

Якщо ж, в силу різних обставин, підприємство такої розкоші не може собі дозволити, слід звернутися в організацію, що володіє ліцензованої електролабораторій і кваліфікованим персоналом.

Група з електробезпеки для осіб, що виконують роботи з випробувань та вимірювань, повинна бути не нижче III.

Завантажити журнал обліку і перевірки електрообладнання.

розміщується інформація

найменування електроінструменту;
інвентарний номер;
дата останнього випробування;
причина випробування, перевірки (після ремонту або періодична);
вимір опору ізоляції;
перевірка справності кола заземлення;
зовнішній огляд і перевірка роботи на холостому ходу;
дата наступного випробування, перевірки;
особа, яка здійснювала перевірку, випробування (П.І.Б. підпис).

Порядок заповнення кожної з граф розглянемо окремо і дуже докладно.

Воно повинно точно відповідати найменуванню інструменту, зазначеного в паспорті.

Наприклад, не можна писати просто «дриль», необхідно вказати: «Дриль мережева ударна Makita HP 207».

Вище було розглянуто порядок присвоєння та нанесення інвентарного номера на корпус інструменту.

На цьому етапі заповнення журналу інвентарний номер записується без помилок у відповідну графу.

Дата останнього випробування

Тут все дуже просто: пишемо дату останнього випробування переносного електроінструменту, зафіксовану в журналі. Якщо інструмент новий, заносимо в цю графу дату заводського випробування, зазначену в паспорті.

Причина випробування, перевірки

Таких причин всього дві: інструмент побував в ремонті і вимагає додаткового випробування або підійшов термін чергової перевірки (пройшло 6 місяців з дати попереднього випробування).

Зовнішній огляд і перевірка роботи на холостому ходу

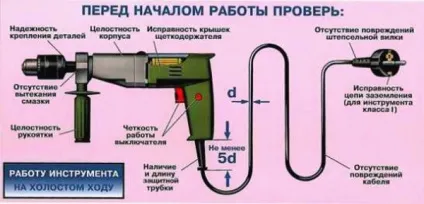

Перевірку електроінструменту слід починати саме з зовнішнього огляду. Порядок дій :

уважно оглянути корпус інструменту, переконатися у відсутності тріщин, сколів і бруду;
ретельно обстежити вилку, звертаючи увагу на те, як щільно закріплені в корпусі штирі, якщо корпус вилки розбірний - перевірити гвинти, за допомогою викрутки протягнути все гвинтові з'єднання, переконатися в цілісності корпусу;
провід живлення перевірити на гнучкість, відсутність скруток, надламів і тріщин на поверхні проводу, оглянути місця кріплення до вилки і корпусу інструменту (не повинна бути порушена подвійна ізоляція).

Перевірка роботи на холостому ходу проводиться шляхом включення інструменту в електричну мережу і натискання кнопки «Пуск». Електроінструмент тестується без навантаження. На що слід звернути увагу:

наскільки плавно натискається кнопка «Пуск»;

чи присутні сторонні шуми в роботі двигуна;

не походить чи то від інструменту запах горілої ізоляції;

чи немає биття обертових частин інструменту;

чи не відбувається іскріння під час пуску.

За результатами огляду та перевірки на холостому ходу в журнал заноситься запис, що включає в себе дату проведення перевірки та її результат (задовільно або незадовільно).

Вимірювання опору ізоляції

Ця процедура проводиться за допомогою мегаомметра. Вимоги до приладу:

напруга на виході - 1000 В;
не минулий дата чергової повірки (вказується на етикетці, закріпленої на корпусі приладу, після слів «Придатний до ...»);
відсутність на корпусі приладу бруду і видимих механічних пошкоджень (тріщин, сколів).

Вимірювання проводиться бригадою з двох чоловік, група з електробезпеки одного з них не повинна бути нижче III. Перед початком роботи потрібно перевірити мегаомметр.

Для цього потрібно накоротко з'єднати висновки приладу. обертати рукоятку до тих пір, поки стрілка на шкалі не наблизиться до 0. Потім потрібно роз'єднати висновки і знову обертати рукоятку. Стрілка приладу повинна відхилитися до ∞.

Порядок проведення вимірювань:

Висновки приладу приєднуються до штирів вилки випробовується електроінструменту. Необхідно звернути увагу на те, щоб наконечники висновків приладу не торкалися одне одного. Залежно від типу мегаомметра, потрібно обертати ручку приладу або натискати на кнопку протягом 1 хвилини. Зафіксувати показання мегаомметра, вимір припинити, висновки від'єднати.

Один з висновків приладу зафіксувати на штирі вилки інструменту, другий - на металевій деталі корпуса інструмента. Протягом 1 хвилини проводити вимір. зафіксувати показання приладу, вимірювання припинити.

Виведення приладу приєднати до іншого штиря вилки інструменту, раніше приєднаний до металевої деталі корпуса інструмента висновок приладу не чіпати. Проводити вимірювання протягом 1 хвилини, зафіксувати показання приладу, вимірювання припинити, висновки від'єднати.

Опір ізоляції вважається нормальним. якщо виміряна величина перевищує 0,5 Мом.

У тому випадку, якщо хоча б один з вимірів показало меншу величину опору ізоляції. перевіряється електроінструмент бракується (запис «Незадовільно» у відповідній графі журналу).

Якщо всі три виміри опору ізоляції інструменту показали задовільний результат. в відповідну графу журналу вноситься запис, що фіксує дату проведення випробування і його результат (задовільно).

Перевірка справності кола заземлення

Випробування проводиться для електроінструменту, що має заземлення контакти на вилці. Сенс цієї перевірки - переконатися в цілісності ланцюга заземлення. тому, чим ближче показання приладу буде до 0, тим краще. Вимоги до приладу:

не минулий дата чергової повірки (вказується на етикетці, закріпленої на корпусі приладу, після слів «Придатний до ...»);
відсутність на корпусі приладу бруду і видимих механічних пошкоджень (тріщин, сколів).

Перевірка може проводитися однією людиною. Почати слід з тестування працездатності омметра: включити прилад і замкнути між собою висновки. Стрілка на шкалі повинна вказати на 0. Після розмикання висновків справний прилад покаже ∞.

Власне перевірка цілісності ланцюга відбувається наступним чином: один з висновків приладу кріпиться до заземлювального контакту вилки інструменту, другий - до металевих деталей корпусу.

При включенні приладу фіксуються його свідчення, результат заноситься у відповідну графу журналу із зазначенням дати.

Ланцюг заземлення несправна. якщо показання приладу прагнуть до ∞ (запис «Незадовільно»). В цьому випадку електроінструмент експлуатувати не можна.

Дата наступного випробування, перевірки

Вище згадувалося про періодичність проведення перевірок. Детальніше варто зупинитися на тих випадках, коли випробування проводяться частіше, ніж один раз на півроку. Це стає необхідним за умови активної експлуатації переносного електроінструменту, терміни визначаються відповідальним за електрогосподарство.

Як визначити дату наступного випробування: до поточної дати додати 6 місяців (або кількість, визначена відповідальною за електрогосподарство) та внести запис у відповідну графу журналу.

Особа, яка здійснювала перевірку, випробування

У цю графу заносяться дані особи, яка здійснювала перевірку (прізвище, ініціали) і ставиться його підпис.

На цьому заповнення журналу обліку перевірки та випробувань електроінструменту закінчується, щоб через півроку (або раніше) знову повторити всю процедуру.

Комусь може здатися, що всі перераховані вище заходи надлишкові, що виконувати їх зовсім не обов'язково. Спробуємо переконати гіпотетичного опонента в зворотному.

Статистика Ростехнагляду говорить нам про те, що більшість нещасних випадків (понад 60%) відбувається на електроустановках споживачів. Причиною є невиконання обов'язкових заходів, спрямованих на підтримку безпечного стану електрообладнання. в тому числі і переносного електроінструменту.

Варто замислитися над тим, що небажання дотримуватися правил призводить до людських жертв і зробити відповідні висновки.
