Як називаються і як виглядають компоненти материнських плат
Той, хто розбирав комп'ютер, бачив як багато різних елементів на материнській платі, в цій статті я постараюся коротко описати і показати основні компоненти, що встановлюються на материнські плати сучасних комп'ютерів.
Або мосфети. Зазвичай використовується для посилення, генерації і перетворення електричних сигналів. У загальному випадку транзистором називають будь-який пристрій, яке імітує головна властивість транзистора - зміни сигналу між двома різними станами при зміні сигналу на керуючому електроді.
Резистор - це пасивний елемент радіоелектронної апаратури, призначений для створення в електричному ланцюзі необхідної величини електричного опору, що забезпечує перерозподіл і регулювання електричної енергії між елементами схеми.
Електролітичні конденсатори схожі з акумуляторами, але на відміну від яких виводять весь свій заряд в крихітні частки секунди. Використовуються, щоб вирівняти напругу або блокувати постійний струм в ланцюзі.
Керамічні SMD, танталові, ніобієві і ін. Краще для електроніки, яка не вимагає високої інтенсивності роботи.
Діоди дозволяють електрики текти в одному напрямку і зазвичай використовуються в якості захисту і випрямлячів струму.
Світлодіод (LED). В основному LED - крихітні лампочки.
Індуктор (дросель) - обмотка дроти, котушка, використовується для пом'якшення стрибка струму при запуску. Найчастіше стоять перед процесором.

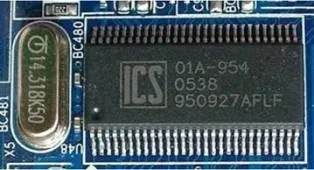

Генератор тактових частот (клокер) - пристрій, що формує тактові частоти, використовувані на материнській платі і в процесорі.
Кварц переміщує енергію назад і вперед між двома формами в рівні частки часу. Задає частоту роботи всієї електричної схеми.
Третя за значимістю і розміром мікросхема на материнській платі - після мостів. Відповідає за порти введення-виведення (COM, LPT, GamePort, інфрачервоний порт, PS / 2 для клавіатури і миші і ін.). Є мікро контролером (виконує частину прошивки биос), виродився з контролера клавіатури, але в сучасних платах виконує безліч важливих функцій. Він наприклад моніторить сигнали з Шим і коли переконається що все ОК з харчуванням - дає південному мосту команду "натиснули на вкл, запускає", ще він управляє режимами S0-S5. На поточний момент це його основний функціонал, а функції введення - виведення - відмирає придаток. Найчастіше володіє додатковим функціоналом:
вбудований Hardware Monitoring
контролер управління швидкістю вентиляторів
інтерфейс для підключення CompactFlash-карт.
ШІМ-контролер (від Широтно-Імпульсна Модуляція) - головна мікросхема, що управляє напругою на материнській платі.

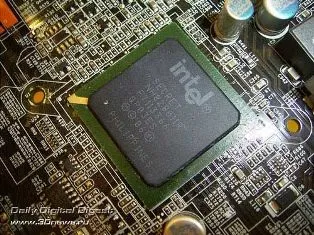

"Мости" головні електронні компоненти материнських плат. Детальніше тут.
Мікропроцесор (ЦП) - є повним механізмом обчислення.
BIOS (Basic Input-Output System) мікросхеми основної системи введення / виводу.
Технологія Dual Bios на материнських платах виробництва Gigabyte. У разі збою основного bios його можна відновити з резервної мікросхеми.

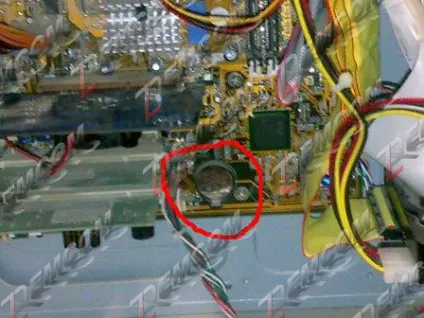

Батарейка CMOS. Служить для зберігання налаштувань BIOS і для підтримки системного часу в актуальному стані.
Аудіокодек (англ. Audio codec; аудіо кодер / декодер) - комп'ютерна програма або апаратний засіб, призначений для кодування або кодування аудіо.
Мережевий контролер (Onboard LAN) являє собою окрему мікросхему. Як і у випадку з аудіо кодеком при виході з ладу може сильно грітися. Ремонтується так само заміною або демонтажем.
