Як намалювати лазерний диск cd

Цей урок я написав в якості відповіді на запит щодо створення DVD боксу і диска. Урок з малювання коробки вже є, а ось диска не вистачає. Його ми і будемо намагатися зобразити в цьому уроці.

1. Створюємо новий документ і заливаємо фон якимось темним кольором (це потрібно нормального сприйняття подальшого зображення, я залив темно-синім).

2. Далі створюємо новий шар, основним кольором виставляємо білий і за допомогою ефекту Xmario «Малювання кола» малюємо ось таку окружність:

3. Разів зо три-чотири застосовуємо до шару ефект AA's Assistant з максимальними значеннями, ну або поки коло не стане як можна рівніше. Прозорість шару виставляємо на 80:

4. Створюємо новий документ і малюємо нову окружність із зовнішнім радіусом кола 177, внутрішнім - 62. Так само можна застосувати AA's Assistant рази чотири:

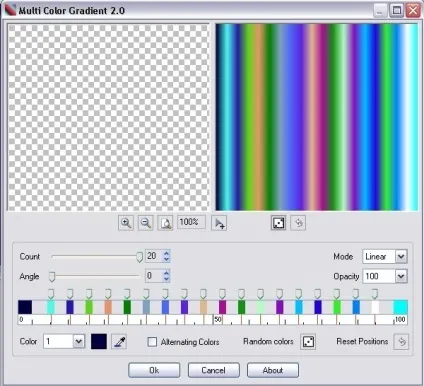

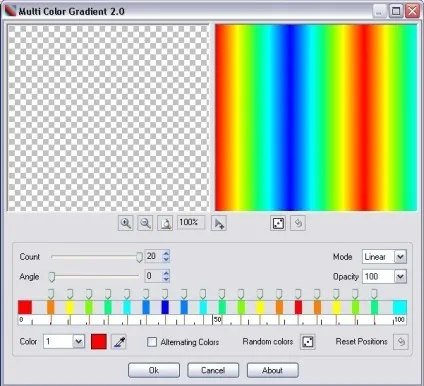

5. Створимо новий шар і застосуємо до нього ефект Multi Color Gradient з наступними настройками.

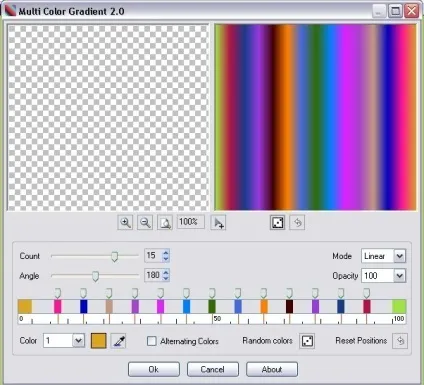

6. Знову створюємо новий документ і знову застосовуємо Multi Color Gradient. але вже з іншими настройками. Не обов'язково повторювати ті ж самі кольори, що наведені на малюнку нижче. Просто клацайте автоматичну добірку до тих пір, поки не натрапите на підходящий варіант. Суть цих дій полягає в тому, щоб створити кілька шарів з подібними градієнтами, але різною кольоровою гамою, а згодом певним чином змішати отримані шари для додання потрібного ефекту:

7. І знову створюємо новий документ, і знову застосовуємо Multi Color Gradient приблизно з такими настройками:

8. До останнього шару з градієнтом застосуєте режим «Додавання», а до другого «Перекриття». Але і тут ви можете експериментувати - головне, щоб фінальна картинка представляла з себе якомога більше градієнтних ліній. Об'єднаймо всі верстви з градієнтами (об'єднуйте шари правильно - спочатку 2ий з першим, а потім залишився):

9. Тепер застосуйте до одержали шару ефект Polar Transformation (Ефекти -> Спотворення -> Polar Transformation) Всі настройки залиште як є, тільки поставте галочку на «Transform rectangular to polar»:

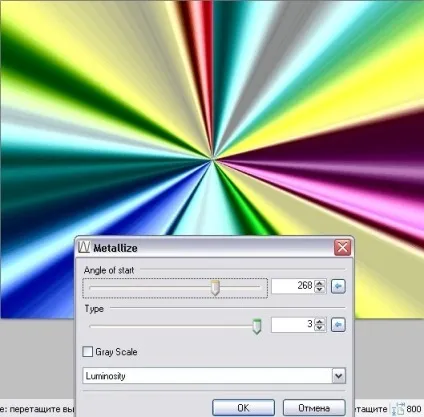

10. Тепер застосуйте до шару ефект Metallize приблизно так, як показано на малюнку нижче:

11. Застосуйте до шару гауссово розмиття зі значенням 10. потім перейдіть на шар з білої окружністю і виділіть фон:

12. Не знімаючи виділення, перейдемо на шар з градієнтом і натиснемо Delete. І ще раз застосуємо до шару гауссово розмиття зі значенням 10:

13. Пограємо з настройками відтінку і насиченості (Корекція - Відтінок і насиченість):

14. Здавалося б, наш диск готовий, але немає. Додамо йому побільше реалістичних деталей. Створимо новий шар і намалюємо приблизно таку окружність (для наочності чорним кольором):

15. Виділимо окружність і видалимо цей шар взагалі - він нам більше не знадобиться. Перейдемо на шар з кольорової окружністю, натиснемо «Копіювати» і вставимо скопійоване на новий шар, зменшивши в розмірі. Підкоригує рівні для цього шару. Приблизно ось так:

16. Пару раз згладимо окружність ефектом AA's Assistant. Знову створюємо новий шар, і в який вже раз малюємо коло:

17. Знову згладжуємо окружність і виставляємо прозорість шару на 40.
І ось тут, на цьому кроці, я зрозумів що накосячілі - внутрішній отвір вийшло занадто великим. Щоб наново не переписувати цей урок, я краще розповім, як я цей косяк виправив - вам воно і корисніше буде. А виправляв його дуже швидко і легко - перейшов на шар з найпершої прозорою окружністю і намалював на ньому зверху ще одну таку ж коло, тільки з меншим внутрішнім радіусом, ну і знову згладив, звичайно. Загалом, вийшло ось так:

18. Створимо новий шар і за допомогою ефекту Circle text (Ефекти -> Text Formations -> Circle text) намалюємо текст на внутрішньому колу як вам подобається:

19. Але диск і зараз ще не готовий. Тепер ми приступимо до дуже важливого моменту: правильне нанесення тіней. Це, в кінцевому, рахунку і привнесе найбільшу реалістичність нашій картинці. Тепер від синього фону треба позбутися - він послужив нам добру службу, але тепер синій фон тільки заважає для правильного відображення кольорів. Міняємо його на чисто білий. Я думаю після цього ви зрозумієте, як наш диск ще поки далекий від досконалості.

20. Перейдемо на шар з другої намальованою окружністю і застосуємо до нього наступні настройки ефекту Drop Shadow:

21. Об'єднайте шар з внутрішньої чорної і внутрішньої кольоровий окружністю і застосуєте ті ж настройки ефекту Drop Shadow, тільки прозорість тіні поставте на 130. Ось так:

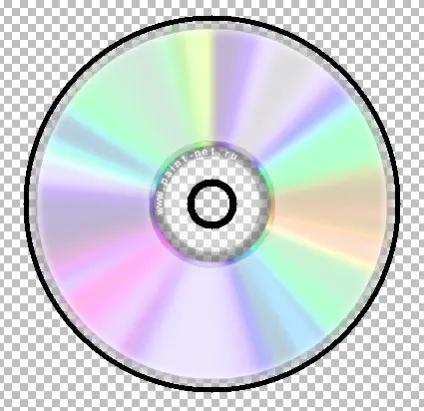

22. Ну і фінальний акорд. Видаліть фон і об'єднайте всі шари. А після цього створіть новий шар і перемістіть його в самий низ. Намалюйте дві подібні чорні кола:

23. Згладжуйте їх до тих пір, поки вони не стануть гладкими і тонкими. Після цього створіть якийсь яскравий фон (червоний підійде), і перемістіть кордону чорних кіл, зменшуючи або збільшуючи їх, так, щоб вони утворили контур диска:

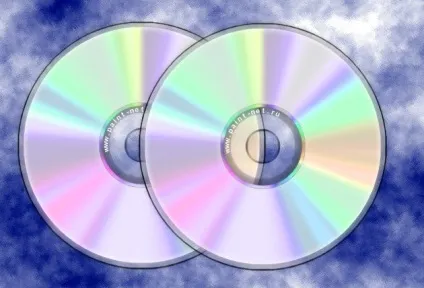

24. У підсумку ми отримаємо ось такий симпатичний диск (Увага: перш ніж об'єднати всі шари видаліть шар з фоном - це дозволить вам використовувати це зображення в інших композиціях):

25. Намалюємо обкладинку. Це зовсім вже просто. Дублюємо шар з диском.

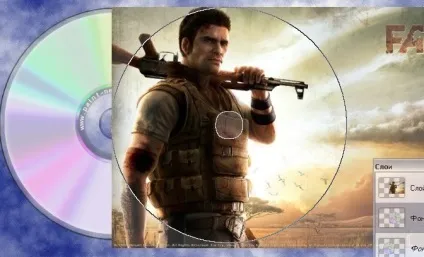

26. Знайдемо відповідне зображення і вставимо його на новий шар. Вирівняємо зображення щодо того диска, на який ми хочемо його нанести:

27. Перейдемо на шар з диском і виділимо його фон. Потім перейдемо на шар зображенням і натиснемо Delete. Вирівняйте його і кілька разів застосуйте ефект AA's Assistant:

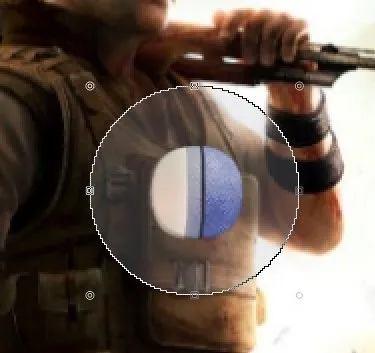

28. Виділіть наступну область:

29. Скопіюйте цю область на новий шар. Можна відрегулювати яскравість і контрастність і застосуєте згладжування:

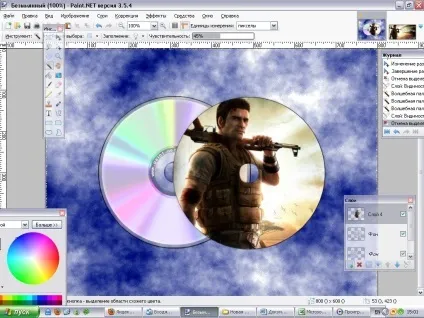

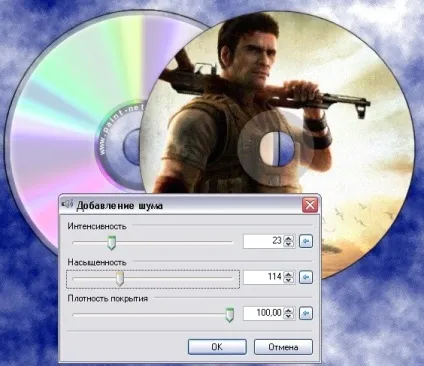

30. Об'єднайте ці два шари і додайте трохи шуму. Наш диск готовий!

А ось варіант з коробкою (сподіваюся Linux не образиться)
