Як намалювати коло (коло) в автокад

За замовчуванням доступ до всіх методів побудови кола / окружності в Автокад можна отримати з рядка меню пункт Малювання - рядок Круг / Коло c розкривається списком способів побудови, а також на вкладці Основне стрічки інструментів - в групі Малювання кнопка Коло / Коло з вкладеними кнопками методів побудови окружності / кола.

Ви можете створити вкладену панель інструментів Круг / Коло в панелі інструментів Малювання. що містить всі необхідні методи побудови.

Побудова кола в Автокад за замовчуванням (по центральній точці і радіусу)

Викликаємо команду Коло (Circle). У командному рядку з'явиться запит:

Центр кола або [3T / 2T / KKP]:
Specify center point for circle or [3P / 2P / T tr]:

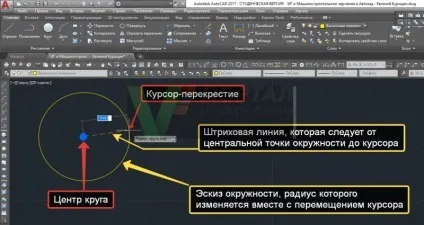

У відповідь на запит вкажемо точку центру кола клацанням миші в потрібному місці креслення або введенням координат в командний рядок. З'явиться попередній вигляд окружності, радіус якого змінюється відповідно до переміщенням покажчика-перехрестя. За замовчуванням з'явиться штрихова лінія жовтого кольору, яка слід від центральної точки окружуності до покажчика-перехрестя. Автокад видасть запит:

Радіус кола або [Д іаметр]:
Specify radius of circle or [D iameter]:

Задайте радіус, вибравши точку на кресленні або ввівши значення радіуса в командний рядок. Як тільки ви вкажете радіус, окружність буде викреслена, робота команди Коло завершиться.

Побудова кола (кола) в Автокад спеціальними способами

Досить часто виникає необхідність побудувати окружність в Автокад по центральній точці і діаметру, тому що більшість розмірів кіл на кресленні позначаються діаметром окружності. Побудувати коло в Автокад таким чином, щоб він проходив через певні точки або щоб він стосувався будь-яких об'єктів.

Як побудувати окружність в Автокад по центральній точці і діаметру

Викликаємо команду Коло. У командному рядку з'явиться запит:

Центр кола або [3T / 2T / KKP]:
Specify center point for circle or [3P / 2P / T tr]:

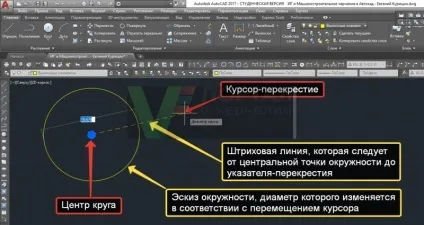

У відповідь на запит вкажемо точку центру кола клацанням миші в потрібному місці креслення або введенням координат в командний рядок. З'явиться попередній вигляд окружності, діаметр якого змінюється відповідно до переміщенням покажчика-перехрестя. За замовчуванням з'явиться штрихова лінія жовтого кольору, яка слід від центральної точки окружності до покажчика-перехрестя. Автокад видасть запит:

Радіус кола або [Д іаметр]:
Specify radius of circle or [D iameter]:

Вибираємо опцію Діаметр. Автокад відобразить запит:

Діаметр кола:
Spesify diameter of circle:

Задамо діаметр окружності, вказавши точку клацанням миші на кресленні. Як тільки ви задасте діаметр, окружність буде побудована, а команда Коло завершить виконання.

Викликаємо команду Коло. У командному рядку з'явиться запит:

Центр кола або [3T / 2T / KKP]:
Specify center point for circle or [3P / 2P / T tr]:

У відповідь на запит вибираємо опцію 2Т. Далі послідовно необхідно буде задати 2 точки майбутнього діаметра кола. Автокад видасть запит:

Перша кінцева точка діаметра кола:
Specify first end point of circle`s diameter:

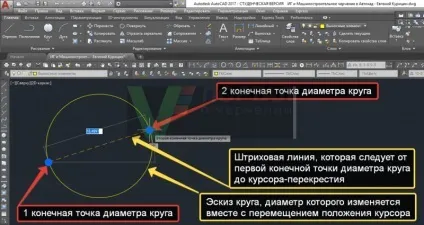

Зазначимо точку клацанням миші на кресленні. З'явиться попередній вигляд кола, діаметр якого буде змінюватися разом з переміщенням положення курсора-перехрестя. З'явиться жовта штриховая лінія, яка слід від першої кінцевої точки діаметра кола до курсора-перехрестя. З'явиться наступний запит в командному рядку:

Друга кінцева точка діаметра кола:
Specify second end point of circle`s diameter:

Зазначимо точку клацанням миші на кресленні. Як тільки ви задасте діаметр двома точками, коло буде побудований, а команда Коло завершить виконання.

Як накреслити коло в Автокад по трьох точках

Викликаємо команду Коло. У командному рядку з'явиться запит:

Центр кола або [3T / 2T / KKP]:
Specify center point for circle or [3P / 2P / T tr]:

У відповідь на запит вибираємо опцію 3Т. Далі послідовно необхідно буде вказати 3 точки, через які буде проходити коло. Автокад видасть запит:

Перша точка кола:
Specify first point on circle:

Зазначимо точку клацанням миші на кресленні. З'явиться штриховая лінія жовтого кольору, яка буде слідувати від першої точки окружності до курсора-перехрестя. Автокад відобразить наступний запит:

Друга точка кола:
Specify second point on circle:

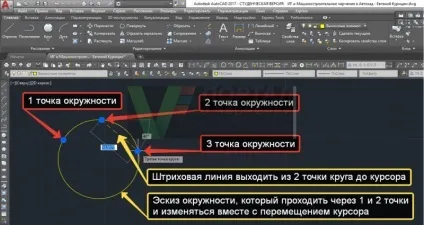

Зазначимо другу точку кола клацанням миші на кресленні. З'явиться попередній вигляд окружності, яка буде проходити через 1 і 2 точки і змінюватися разом з переміщенням курсора-перехрестя. Штрихова жовта лінія буде виходити з 2 зазначеної точки до курсора-перехрестя. Автокад видасть запит:

Третя точка кола:
Specify third poin on circle:

Зазначимо точку клацанням миші на кресленні. Як тільки ви вкажете 3 точку, окружність буде побудована, команда Коло завершить виконання.

При побудові окружності по 3 точкам - ці точки не повинні лежати на одній прямій, інакше побудова кола буде неможливо.

Як побудувати коло в Автокад по двох точках торкання і радіусу

Викликаємо команду Коло. У командному рядку з'явиться запит:

Центр кола або [3T / 2T / KKP]:
Specify center point for circle or [3P / 2P / T tr]:

Вибираємо опцію ККР. Автокад відобразить запит:

Вкажіть точку на об'єкті, що задає першу дотичну:
Specify point on object for first tangent of circle:

Підіб'ємо курсор до відрізка. Автокад розпізнає відрізок, позначивши об'єктну прив'язку Касательная (Tangent). За замовчуванням з'явиться підказка Затримана дотична. Щелкнем мишкою по відрізку. Автокад видасть запит:

Вкажіть точку на об'єкті, що задає другу дотичну:
Specify point on object for second tangent of circle:

У відповідь на запит виберемо клацанням миші ламану лінію. З'явиться наступний запит:

Радіус кола:
Specify radius of circle:

Радіус кола можна задати, ввівши значення радіуса в командний рядок або вказавши дві точки на кресленні, відстань між якими стане величиною радіуса. Як тільки ви задасте радіус, коло буде побудований, команда Коло завершить виконання.

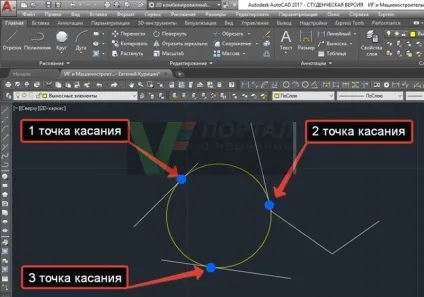

Побудова кола в Автокад за трьома точкам дотику

Виберемо опцію 3 точки дотику команди Коло з рядка меню пункт Малювання - рядок Круг - в списку виберемо рядок 3 точки дотику. Тепер необхідно вказати 3 точки дотику кола до об'єктів. Послідовно відповівши на запити командного рядка:

Перша точка кола: до
Specify first point on circle: to

Друга точка кола: до
Specify second point on circle: to

Третя точка кола: до
Specify third point on circle: to

Вибираємо відрізки клацанням миші. Як тільки ви вкажете 3 точку дотику, окружність буде побудована, а команда Коло завершить виконання.
