Щоб зручно було зберігати і підшивати креслення, на них наносять рамки і таблицю з основними відомостями згідно з визначеними стандартами креслення. Всі вони описані в ГОСТах.

Побудова рамки виконується основний тонкою лінією. Завжди при проведенні рамки з трьох сторін аркуша відступають від його краю 5 мм, а з четвертого - на 20 мм. Площина листа всередині рамки називають полем креслення. Найбільш широку частину рамки, ту, ширина якої 20 мм, використовують в підшивці. Тут досить простору, щоб проколоти отвори для швидкозшивачі.

У правому нижньому куті аркуша креслять основний напис - це таблиця з відомостями про креслення. Її розміри також строго описані в стандартах. Школярі креслять основний напис розміром 145 мм в довжину і 22 мм у висоту.

У виробництві лист А4 розташовують строго вертикально, тому й рамку креслять вертикально. У школі іноді дозволено розташовувати лист горизонтально. На аркушах формату А3, навпаки, рамка розташовується завжди горизонтально. Це робиться для того, щоб можна було підшивати в одну папку листи різного формату, адже велика сторона аркуша А4 дорівнює меншій стороні аркуша А3.

• Правила оформлення креслення (формат, рамка, основна напис на кресленнях)
• рамка для креслення а3

Креслення деталей і складальних одиниць - це щоденна праця інженера-конструктора або студента, що виконує курсовий проект або диплом. Завдяки сучасним САПР, випускати конструкторську документацію стало набагато простіше, і терміни здачі готового проекту істотно скоротилися.

З'ясуйте розміри деталі. які необхідні для виконання її креслення. Як правило, деталі входять до складу будь-яких складальних вузлів, блоків, механізмів. Відповідно, розміри деталей безпосередньо залежать від розмірів складальної одиниці.

Дайте деталі номер. Поцікавтеся на підприємстві, як прийнято давати номери. Номер деталі найчастіше складається з букв, які характеризують підприємство і складальний вузол, а також цифр, які присвоюються картотекою підприємства-розробника. Якщо ви виконуєте креслення деталі в університеті, номер креслення ви можете дізнатися на кафедрі інженерної графіки або кафедрі, яка дала вам завдання.

Перед початком роботи накидайте ескіз деталі на папері. Визначтеся з масштабом зображення і форматом, на якому буде накреслена деталь. Пам'ятайте, що креслення повинен бути зручним до прочитання. Порахуйте кількість листів, необхідне для креслення. У деяких випадках технічні вимоги або велика кількість видів не поміщаються на одному аркуші.

Накресліть рамку формату по ГОСТу. Якщо ви креслите за допомогою САПР, можете застосувати готові файли накреслених рамок. Заповніть рамку вже наявної у вас інформацією про деталі. найменування деталі. номер, масштаб, формат, матеріал і т.д.

Виберіть головний вид деталі. Цей вид повинен бути самим інформативним, тобто на ньому деталь повинна бути зображена найбільш наочно. Накресліть цей вид з необхідними розрізами та перерізами, якщо в деталі є отвори або пази, які потрібно показати.

Виконайте інші види деталі (вид зверху, вид зліва і т.п.) з розрізами і перерізами, якщо головний вид не дає достатнього уявлення про її формі.

Нанесіть розміри з допусками. На кожному виді має бути приблизно однакова кількість розмірів, щоб креслення не виглядав громіздко і його можна було прочитати. Пам'ятайте, що за вашої документації майстер повинен буде виконати деталь самостійно, без підказок. Це означає, що вся необхідна інформація повинна бути на кресленні.

Напишіть технічні вимоги до деталі. Зазвичай цей текст розташовується над основним написом креслення. Не забудьте вказати інформацію, необхідну для виготовлення деталі.

Якщо ви використовуєте систему 3D-моделювання, виконати види деталі можна з її допомогою. Як правило, такі програми мають на увазі автоматичне виконання видів на основі 3D-моделі. Виберіть відповідний пункт програми і вставте потрібні вам види деталі. виконайте необхідні розрізи, перерізи, проставте розміри і напишіть технічні вимоги.

При роботі над кресленням деталі використовуйте галузеві стандарти підприємства і ГОСТ на конструкторську документацію. Також не забудьте ввести деталь в специфікацію на складальний вузол, в який вона входить. Для цього в розділі «Деталі» специфікації до відповідних граф введіть формат, в якому вона виконана (наприклад, А4, А3 і т.д.), її номер, назва, а також кількість деталей, необхідних для даного вузла.

AutoCAD (Автокад) - це система автоматизованого проектування. Креслення в Автокаде - це малюнок у векторному форматі з точними лініями і формами при будь-якому масштабі. Для створення креслень за допомогою будь-якої версії AutoCAD необхідно використовувати як інструменти для креслення, так і спеціальні команди редагування і вікно «Інспектор властивостей».

Введіть команду Dsettings, щоб відкрити вікно Drawing Settings ( «Параметри креслення») і включити інструменти для креслення, такі як епюр, об'єктні прив'язки і сітки. Внесіть необхідні зміни в параметри креслення і натисніть кнопку ОК, щоб закрити вікно Drawing Settings.

Наберіть команду малювання. Наприклад, введіть Line ( «Лінія») для малювання лінії, Circle ( «Коло») для додавання кола або Rectangle ( «Прямокутник») - для прямокутника. Клацніть кнопкою миші у вікні креслення, щоб створити відправну точку для команди малювання. Клацніть кнопкою миші знову, щоб закінчити об'єкт або наберіть "@ X, Y" або "@ D <” (для наклонных линий) в командной строке, где “@” определяет размер относительно первой точки объекта, “Х” – горизонтальное расстояние от первой точки, “Y” вертикальное расстояние, “D” – расстояние от объекта, “<” определяет наклонную линию, и “А” – угол наклона линии.

Виберіть об'єкти і відкоригуйте їх форми вручну або введіть спеціальні команди в рядку, наприклад, Trim ( «Обрізка»), Extend ( «Розширення»), Move ( «Переміщення»), Rotate ( «Поворот») і Mirror ( «Дзеркальне відображення» ).

Наберіть Properties ( «Властивості») в командному рядку, щоб відкрити вікно Properties Inspector ( «Інспектор властивостей»). Використовуйте Properties Inspector для визначення шару, кольору, товщини і стилю лінії об'єктів. Крім того, «Інспектор властивостей» надає інформацію про креслення і атрибутах об'єкта, наприклад, радіус, розташування і анотації.

Лінія це одне з найбільш поширених і популярних властивостей графіки в системі Autocad. Розробники застосовують різні їх типи при побудові креслень: пунктир, тонка, товста і багато інших, наприклад, що включають в себе літери.

Знайдіть в папці з встановленою програмою AutoCAD файли з розширенням * .lin. У них якраз і описуються всі типи ліній, які використовуються в програмі. В одному файлі може бути декілька типів ліній. Програма завантажує дані з файлів за допомогою браузера. Стандартні набори ліній AutoCAD знаходяться в двох файлах: acadiso.lin, acad.lin.

Потім визначте розміри складових частин фрагмента. При використання його в подальшому він буде повторюватися до потрібної довжини. Наприклад, якщо ваша лінія має вигляд -. -. тоді вона повинна складатися з такої послідовності символів: штрих одиничної довжини, пробіл одиничної довжини, точка, пробіл одиничної довжини, точка, пробіл одиничної довжини.

Далі опишіть код, щоб створити файл лінії. * «Назва лінії», «Опис лінії», A (елемент рядка), далі Х1 ... ХN (складові нового типу лінії. Перераховані через кому). При використанні штриха, вкажіть його довжину (позитивне число); при використанні пробілу також вкажіть довжину, але у вигляді негативного числа. Для того щоб включити в лінію точку, вкажіть нуль. Таким чином, ви можете отримати код наступного типу * Mynewline, Приклад типу лінії А, 1, -1,0, -1,0, -1.

Освоєння будь-якої комп'ютерної програми - процес, що вимагає концентрації уваги і зосередження на завданні, яку необхідно вирішити. Особливо це стосується систем автоматизованого проектування - програм, спрямованих на вирішення інженерних завдань, таких як виконання креслень, складання планів, електронних схем або створення тривимірних моделей об'єктів.

• - комп'ютер з встановленим САПР AutoCAD,
• - підключення до мережі інтернет.

Підберіть проект, над яким ви будете працювати в САПР AutoCAD. Це може бути креслення простий деталі, наприклад втулки або шайби. Так ви швидше зможете навчитися креслити в AutoCAD, оскільки будете реалізовувати свій проект, застосовуючи, закріплюючи і відпрацьовуючи отримані навички роботи в програмі.

Запустіть AutoCAD на вашому комп'ютері. Перед вами відкриється робоче вікно програми. За замовчуванням всі, що ви зробите, буде зберігатися в файлі з назвою «Чертеж1.dwg». Намагайтеся відразу привласнювати файлу потрібне ім'я, наприклад «Втулка.dwg», і зберігати його в тій директорії, з якої вам буде зручніше з ним працювати. Зробити це можна, відкривши вкладку «Файл» і вибравши пункт «Зберегти як ...».

Користуйтеся режимами «ОРТО» і «Прив'язка» в нижній частині робочого вікна. Це дозволить вам легко викреслювати перпендикулярні лінії і швидко знаходити вузли, точки перетину ліній, середини відрізків і центри кіл.

Відкрийте вкладку «Малювання». Тут розташовуються необхідні інструменти виконання креслень. Інструмент «Відрізок» дозволяє креслити прямі лінії, обмежені двома точками. За допомогою інструменту «Коло» можна накреслити коло заданого радіуса. Довжину лінії або радіус кола в міліметрах задайте в командному рядку програми, розташованої в нижній частині робочого вікна.

У вкладці «Редагування» виберіть інструменти, що дозволяють змінити накреслений об'єкт (лінію, дугу, відрізок і т.п.). Наприклад, інструмент «Дзеркало» може дзеркально відобразити об'єкт щодо обраної вами осі.

Користуйтеся довідкою програми, яку можна відкрити у відповідній вкладці «Довідка». У ній ви знайдете керівництво користувача і довідник команд, користуйтеся пошуком по розділах довідки. Якщо ви не знайшли що цікавить вас, спробуйте скористатися англомовною базою знань або задати питання на офіційному форумі користувачів AutoCAD. Все це можна знайти на сайті компанії Autodesk, яка випускає даний програмний продукт.

• сайт компанії Autodesk, що надає програмний продукт AutoCAD

Конструкторська робота немислима без креслень. Їх можна креслити від руки, на це йде досить багато часу. Дану роботу можна значно полегшити, використовуючи спеціалізовані комп'ютерні програми.

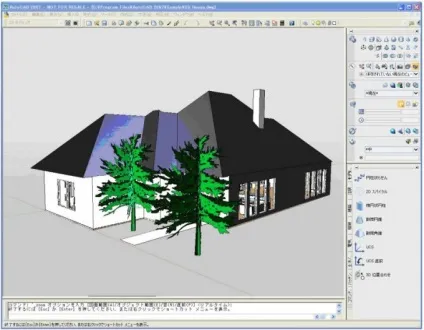

При створенні креслень можна користуватися різними програмами, конкретний вибір залежить від того, в якій області ви працюєте і якого роду креслення вам потрібен. Однією з найвідоміших програм для комп'ютерного проектування є САПР AutoCAD. Дана програма дозволяє створювати проекти будь-якої складності, роздруковувати готові креслення. Вона підходить для переважної більшості проектних робіт, її останні версії підтримують 3D-моделювання.

Незважаючи на всі переваги AutoCAD, в деяких випадках конструктору потрібні більш спеціалізовані програми. Наприклад, якщо ви хочете створити креслення яхти, слід пошукати програми, створені спеціально для цих цілей. Вони допоможуть легко і швидко підготувати необхідні креслення, з їх допомогою ви зможете прорахувати специфічні суднобудівні завдання - наприклад, остійність майбутнього судна, його осадку і диферент.

Для проектування яхт ви можете скористатися наступними спеціалізованими програмами: AutoShip, Rhinoceros, AutoYacht, CATIA, Freeship, CARENE. Всі ці програми можна знайти в інтернеті. Найкраще вони підходять для самодіяльних конструкторів, так як досить прості в освоєнні, дозволяють швидко прорахувати різні варіанти конструкції і створити робочі креслення. Можна використовувати і дуже хорошу програму 3D-моделювання КОМПАС, активно застосовується в самих різних областях конструкторської діяльності.

Чудовими якостями володіє система автоматичного проектування SolidWorks. Вона дозволяє працювати з найскладнішими проектами, при цьому конструктор отримує можливість створювати твердотільні 3D-моделі деталей і вузлів розроблюваної конструкції. У цій програмі дуже приємно працювати, по готовій об'ємної деталі легко створюється робоче креслення. Гідність програми в тому, що при зміні компоновки вузлів або розмірів деталей залишилися розміри автоматично підганяються під новий варіант, що позбавляє конструктора від маси стомлюючої роботи. SolidWorks, поряд з AutoCAD, є лідером на ринку автоматичних систем проектування.
