Як користуватися клемами wago 221, 222, 773 та інших серій

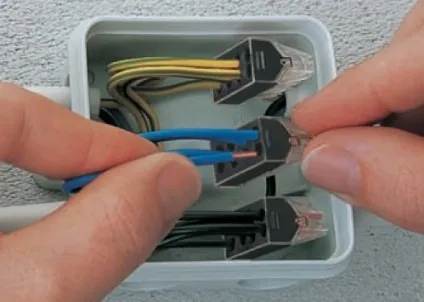

Для того, щоб забезпечити надійне електричне з'єднання двох і більш одножильних, або багатожильних проводів в одній точці, прийнято використання спеціальних монтажних пристосувань, званих Клемники. На сьогоднішній день найбільш популярною фірмою, що займається створенням спеціальних виробів, необхідних для з'єднання струмоведучих жил з різним перетином, є німецька фірма WAGO (Ваго). Компанія утворена ще в 1951 році і з самого заснування намагається йти по особливому, індивідуальному шляху розвитку: фірма не стала займатися виготовленням гвинтових з'єднань, а повністю перейшла на самозажімающіеся пружинні затиски. Їх використовують для створення безпечного вібростійкий надійного необслуговуваного зажимного електричного з'єднання. Цей шлях розвитку і виступає головною концепцією з'єднувачів. Далі ми розповімо, як користуватися клемами WAGO для з'єднання проводів.
Що важливо знати?
Клемники WAGO поділяються на одноразові і багаторазові. Користуватися одноразовими самозажімающіміся клемами слід в тих випадках, коли створюється з'єднання електричних проводів не вимагає подальшого обслуговування. Теоретично демонтувати жилу можна, однак це потребуватиме значних зусиль. Крім цього, існує велика ймовірність зруйнувати, як з'єднувач, так і сам провідник.
Багаторазові з'єднувачі використовують, коли необхідно створити неодноразове розбірні електричне підключення різних кабелів. Механізм підключення дуже простий і виглядає наступним чином: в одноразовий клеммник провід потрібно вставити в гніздо, а в багаторазовому клемнику WAGO оголену жилу необхідно помістити в отвір і замкнути засувку.
Інструкції з експлуатації
Фірма має дуже широкий асортимент електротехнічних пристроїв, серед яких особливим попитом користуються саме клеми. Серед них слід відзначити такі серії:
- 221 (універсальні мініатюрні клеммники WAGO, що застосовуються в розподільних коробках),
- 224 (застосовують при монтажі електроосвітлювальних приладів);
- 243 (також застосовуються в розподільних коробках);
- клеммники, що встановлюються на DIN-рейки. зустрічаються з вбудованими запобіжниками, Розмикачі, світлодіодами;
- спеціальні з'єднувачі, що застосовуються в друкованих платах;
- розподільні клеми, в яких одночасно встановлений гвинтовий і пружинний затиск.
Однак до самих затребуваних відносяться клеми серій 221, 222 і 773, тому якщо серед фахівців-електриків згадуються з'єднувачі WAGO, то мова, швидше за все, ведеться саме про ці трьох серіях. У народі їх називають просто вагамі. Відзначимо, що клеми WAGO можуть бути навіть 8-дротяними. Розглянемо конструктивні особливості і варіанти використання клем різних серій окремо.
222 серія. Дані клеммники відносяться до типу будівельно-монтажних. Користуватися ними раціонально для створення багаторазового підключення і одножильних, і багатожильних проводів. Щоб пристрій міг працювати правильно, для фіксації провідників в ньому встановлений невеликий важіль, як показано на фото нижче:
773 серія. Користуватися цими соединителями необхідно у випадках створення одноразового з'єднання. При цьому потрібно звернути увагу, що дроти можуть бути тільки одножильними. Якщо ж є необхідність з'єднання багатожильних провідників, то для цього спочатку їх обпресовують наконечниками.
Клемники 773 при виробництві можуть заповнювати токопроводящей пастою, але є і вироби без неї. Використання даної пасти запобігає окисленню проводів з алюмінію, що є значною перевагою. Клеми wago, наповнені пастою, випускають чорного, або темно-сірого кольору, тому виявити їх досить просто. Як і в багаторазовому варіанті виконання, жила тут вставляється до межі, але оскільки в цих Вагах не використовують спеціальний важіль, то дроти фіксуються внутрішнім затискачем.
221 серія. Все більше набирають популярність клеми ваго 221, вони зручні тим, що конструкція дозволяє візуально перевірити контакт без зайвих труднощів, тому що затискачі мають прозорий корпус.
При практичному застосуванні Вагов будь-який обиватель на власному досвіді зможе переконатися, як просто їх використовувати і наскільки це зручніше, в порівнянні з минулими на другий план гвинтовими з'єднаннями і скрутками, які не здатні в сучасних умовах відповідати вимогам якості та надійності. Сподіваємося, завдяки нашій інструкції вам стало зрозуміло, як користуватися клемами WAGO 221, 222, 773 та інших серій!
