Історія виробництва і застосування Panzerfaust (фаустпатрон)

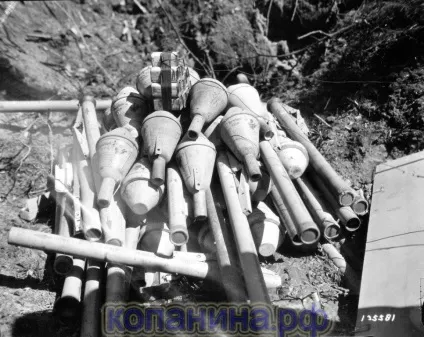

знищення трофейних фаустпатронів накладним зарядом. 1945 рік

Масоване застосування Червоною Армією середніх і важких танків змусило німецьке командування терміново шукати способи налагодити протитанкову оборону піхотних частин. Навесні 1942 року департамент озброєнь запропонував кільком компаніям розробити нове протитанкову зброю. Мало відомо про те що запропонували інші конкурсанти, але вибір припав на проект, розроблений доктором Генріхом Лангевейлером з фірми Hugo Schneider Aktien-Gesellschaft (HASAG) з Лейпциг-Альтенбург.
Лангвейлер створив незвичайний пристрій так званий Faustpatrone. Фаустпатрон, що перекладається як «кулак- патрон» представляв собою кумулятивний снаряд, насаджений на коротку трубку. Загальна довжина пристрою не перевищувала 35 см. Спуск здійснювався за допомогою важеля, розташованого на боці грубі. Снаряд закручується завдяки двом стержнів вставленим в жолобки на внутрішній поверхні труби. Калібр снаряда становив 80 мм, загальна маса не перевищувала 1 кг.

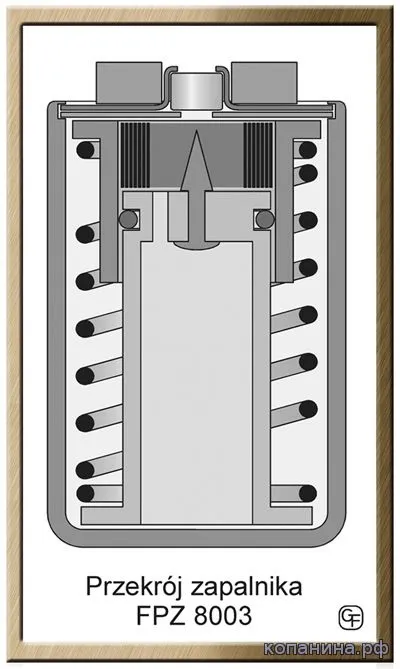

схема підривника FPZ8003 від Фаустпатрона

Фаустпатрон отримав довшу трубу більшою діаметра. Завдяки цьому заходу солдат отримав можливість класти трубу на плече і точно прицілюватися. Снаряд в польоті стабілізувався оперенням з листового металу, закріпленим на дерев'яному хвостовике. Оперення навивати на хвостовик, коли снаряд знаходився в трубі, але після вильоту з труби оперення розправлявся завдяки пружності металу. Калібр снаряда довели до 95 мм і оснастили його донним детонатором, який спрацьовував незалежно від кута атаки. Метальний заряд складався з навішування димного пороху масою 56 г. Початкова швидкість снаряда 25-28 м / с, ефективна дальність стрільби 30 м. Снаряд пробивав броню товщиною до 140 мм.

прицілювання з Панцерфауст 60

Приблизно одночасно з фаустпатроном проводилися роботи над збільшеним снарядом калібром 150 мм. За основу було покладено магнітна кумулятивна міна
Hafthohladung 3 kg (Haft-Hl 3), Більший снаряд важив 5,1 кг. для його метання призначався заряд димного пороху масою 95 г. Незважаючи на велику масу, ефективна дальність стрільби становила ті ж 30 м. При цьому снаряд пробивав броню товщиною до 200 мм.

Наведення папцерфауста 30 було примітивним і в той же час складним, що добре видно на знімку. Треба було поєднати прицільну планку з невеликою виїмкою на верхній частині боєголовки. Точність такого прицілювання залишала бажати кращого, хоча цього вистачало, щоб потрапити по танку з 30 м. Україна, початок 1944 р

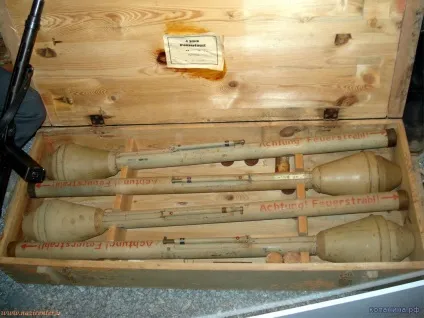

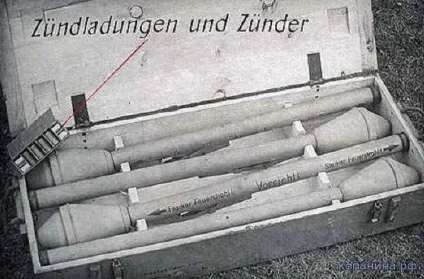

Стандартний ящик на 4 Панцерфауст. Детонатори при транспортуванні зберігалися в окремому пеналі.

В інструкції сказано, що викид небезпечний для людей в радіусі десяти метрів. Стрілець міг і сам постраждати від викиду, якщо за його спиною було перешкоду на відстані до двох метрів.
Перед пострілом снаряд Фаустпатрона виймався з труби. Потім встановлювався детонатор і підривний заряд. У Фаустпатрона 1 підривний заряд знаходився в хвостовику, який вставлявся в трубу. У Фаустпатрона 2 детонатор і підривний заряд збожеволіли в трубчастому виступі боєголовки.

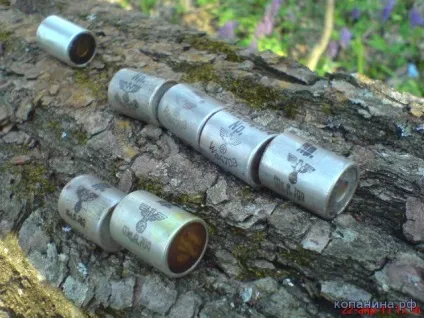

детонатори kl.zdlg. 34 використовуються в Панцерфауст

Потім снаряд встановлювався назад. Постріл здійснювався шляхом натискання на бойок, який розбивав капсуль і запалював метальний заряд. Підривний заряд і капсуль встановлювалися на заводі. Перед пострілом слід зняти шпильку, яка утримувала прицільну планку в опущеному положенні. Далі планку потрібен підняти. При цьому зводився бойок, а спуск виступав назовні. Приціл був дуже простим і представляв собою щілину, за допомогою якої випливало зловити мета. Мушка була відсутня. Прицільна дальність не перевищувала 30 м.

Як говорилося вище, Панцерфауст 30 мав прицільну дальність стрільби всього 30 м. Щоб наблизитися до танка противника на таку відстань від солдата була потрібна величезна мужність і рішучість. Постріл з Панцерфауст був дуже гучним, в разі промаху у солдата не було можливості перезарядити зброю і спробувати вистрілити ще раз. Тому військові зажадали збільшити прицільну дальність Панцерфауст. Ця вимога незабаром задовольнили. У тому ж 1944 року з'явився Panzerfaust 60. Новий Панцерфауст мав трубу зі стінками товщиною 3 мм замість 2, здатними витримати збільшений до 140 грамів заряд метальної пороху. Більш потужний заряд збільшив початкову швидкість снаряда до 48 м / с і ефективну дальність вогню до 60 м, звідси і назва.

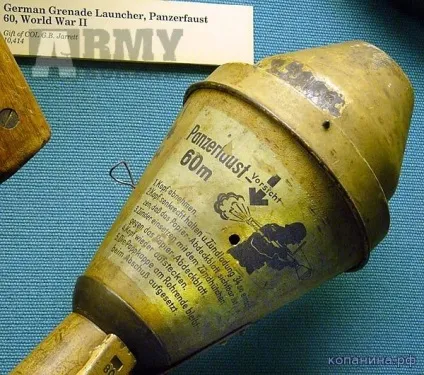

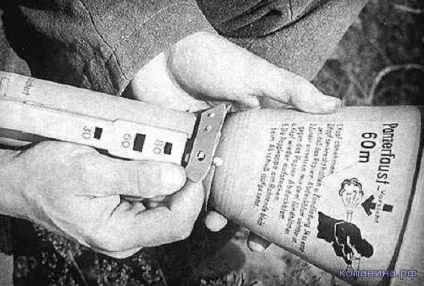

У Панцерфауст 60 був більш складний приціл з градуювання на 30. 60 і 80 м. На снаряді була виїмка, яка грала роль мушки. Зброя була просто в використанні і мало модернізований спусковий механізм. Перед пострілом снаряд витягувався, в нього встановлювався детонатор і підривний заряд, після чого снаряд встановлювався назад в трубу. Спускова кнопка поступилася місцем важеля, який діяв на підпружинений бойок. Натискання на важеля відпускало бойок.

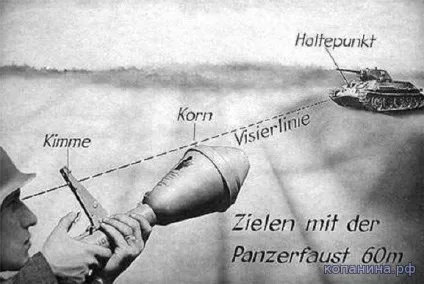

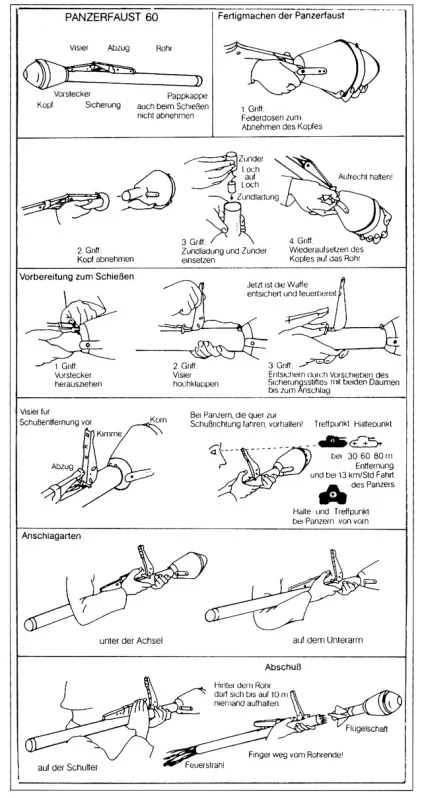

інструкція по використанню Панцерфауст 60

Запобіжник був грубий ковзний штир. У задньому положенні він блокував спусковому важіль. Щоб зняти панцерфаует 60 із запобіжника. треба було відвести штир в переднє положення

Panzerfaust 100

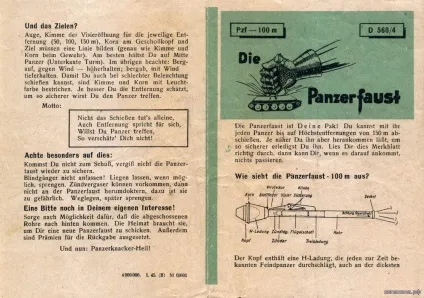

обкладинка керівництва до Панцерфауст 100

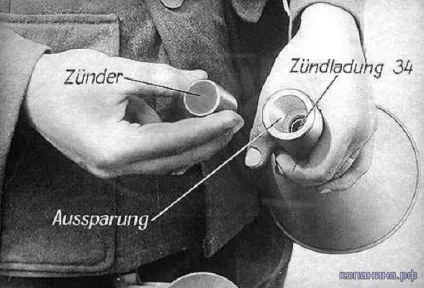

установка детонатора в Панцерфауст

Panzerfaust 150

Пізньої осінню 1944 р департамент озброєнь зажадав продовжити вдосконалення конструкції Панцерфауст. Через брак сировини було запропоновано зменшити масу кумулятивного заряду, зберігши його пробиває здатність. Паралельно новий панцерфаует повинен був отримати ще більшу дальність ефективного пострілу.
Це означало докорінну зміну конструкції снаряда. Експерименти з кумулятивними воронками різної форми дозволили збільшити пробиває здатність до 360 мм. Дерев'яний хвостовик снаряда, який стабілізував його в польоті, замінили сталевим. Завдяки цьому заходу снаряд поставлявся вже в повністю спорядженому вигляді.

Пускова труба Панцерфауст 150 допускала перезарядку, оскільки в конструкції Панцерфауст труба була найскладнішою у виготовленні деталлю. Брак матеріалів і проблеми з транспортуванням змусило командування оголосити премію в три сигарети за здачу кожної стріляної труби від Панцерфауст 60 і 100.

Навесні 1945 р роботи над Панцерфауст 150 завершилися і надійшло замовлення на 3 00000 примірників. Але таке замовлення ужебило неможливо виконати. Тільки кілька сотень Панцерфауст вдалося зібрати. причому більшість з них довелося знищити, щоб вони не потрапили в руки наступаючих військ противника.

німецький солдат з Панцерфауст 150

Кілька суперечлива інформація і про ефективності Панцерфауст. Швидше за все, вона була не настільки велика, як це прийнято вважати. Постріл з Панцерфауст вимагав від солдата досить сильного нервового напруження, здатність до якого навряд чи можна було очікувати від необстріляного ополченця. Але так чи інакше, Панцерфауст вплинув на хід війни.

Шаблон для створення макета Панцерфауст 60 з паперу (pdf файл):
