Іскровий проміжок енциклопедія Вікіпедія
Значення слова "іскровий проміжок"
Іскровий проміжок, повітряний проміжок, що розділяє електроди в установках високої напруги. Розрізняють захисні і видільної І. п. Захисний І. п. Оберігає ізоляцію від перенапруг і впливу електричної дуги. У ньому (рис. 1. А) металеві електроди 1 і 2 включаються паралельно захищається ізоляції. Ізолятор не береться впливу дуги, так як вона горить в повітряному проміжку l (який менше l1). За формою електродів захисні І. п. Поділяються на стрижневі (рис. 1, а) і кільцеві (рис. 1. Б). Отделітельний І. п. - основний елемент вентильного розрядника (див. Разрядник вентильний), який огороджує робочий опір РС розрядника (рис. 2. А) від впливу номінальної напруги установки. Опору R служать для вирівнювання розподілу напруги по І. п. (ІП). Хвиля перенапруги відводиться в землю через робочий опір РС, дуга супроводжуючого струму промислової частоти (50 гц) гаситься завдяки розбивці її на короткі дуги одиничних І. п. (Рис. 2, б). Отделітельний І. п. Групується з 2, 4, 6 і т. Д. Поодиноких І. п. Повітряний проміжок одиничного І. п. Зазвичай близько 1 мм; число їх встановлюють з розрахунку: один проміжок на 1 кв номінальної напруги установки.

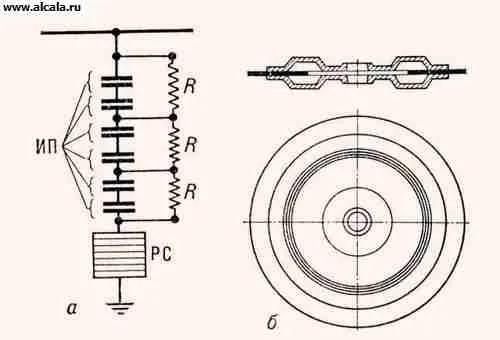

Мал. 2. Вентильний розрядник: а - схема іскрового проміжку; б - одиничний іскровий проміжок.

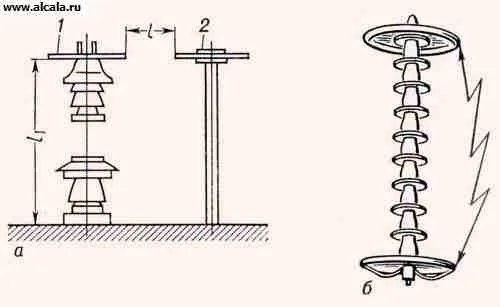

Мал. 1. Захисний іскровий проміжок: а - стрижневий; б - кільцевої.
Велика Радянська Енциклопедія М. "Радянська енциклопедія", 1969-1978
