Інструменти для зачищення проводів і зняття ізоляції
При електромонтажі будь-якої складності практично завжди виникає потреба зачищати дроти. Дехто пробує робити це зубами, але про безглуздість даного методу навіть говорити не доводиться - необхідно використовувати хоча б мінімально відповідні для цих цілей пристосування - ніж, плоскогубці, кусачки або професійні інструменти.
Ніж електрика для обробки кабеля
У міру розвитку електротехніки з'явилося безліч методів зняття ізоляційного покриття з провідників. Найочевиднішим є зрізання або надрізання за допомогою ножа ізолюючої оболонки з подальшим її зняттям.
Багато електрики досі застосовують даний спосіб, якщо під рукою не виявляється спеціалізованого інструменту. Ніж електрика може бути як саморобним, так і промислово випускається для електромонтажу.
Потрібна практика і обережність при знятті ізоляції з проводів, особливо багатожильних, за допомогою даних ріжучих інструментів. Оскільки це досить клопіткий процес, професійні електрики рідко ними користуються для цих цілей, але електротехнічний ніж буває практично незамінний при обробленні кабелів, тобто при знятті верхнього шару ізоляції.
зняття верхнього шару ізоляції
Особливу популярність здобув ніж з п'ятою на вістрі, яка ковзає по внутрішнім ізольованим жилах кабелю, розрізаючи зовнішній ізоляційний шар.
Дану п'яту обережно вставляють в торець кабелю і проштовхують від себе або до себе, кому як зручніше, розрізаючи гострої ріжучої крайкою верхнє захисне покриття.
Щоб було зручно вставляти п'яту, кабель стискають за допомогою плоскогубців.
Способи зачистки проводів
З кабельних жив ізоляційний покров знімають різними методами та інструментами, найбільш підходящими під певний тип ізолюючого покриття.
Оскільки для монтажу побутової електропроводки використовуються найбільш часто провідники з ПХВ ізоляцією, то мова піде тільки про інструменти, придатних для даної роботи, але перш варто згадати про деякі кустарних способах зняття ізолюючого захисного покриву. Через брак кращих інструментів найчастіше використовують ножі різної конструкції.
Часто ізоляційний шар ПХВ проплавляющей за допомогою паяльника, після чого знімають ізоляцію за допомогою плоскогубців.
Істотним недоліком є отруйна випаровування і корозія жала паяльника. Подібну термічну обробку також проводять за допомогою запальнички або розігрітої нитки нихрома.
Інший спосіб полягає в стисненні дроти кусачками і стягуванні ізоляції, при вивіреному зусиллі стиснення, яке важко контролювати - трохи сильніше натиснувши можна запросто перекусити металеву жилу.
Дані способи підійдуть при одноразової зачистки декількох проводів, але в професійній діяльності потрібен відповідний інструмент для зняття ізоляції.
Принципи зачистки струмопровідних жив
Існує два принципи зняття з кабельних жив захисного покриву, що використовуються в професійних інструментах - це розрізання і розрив ізоляції.
При розрізуванні ріжучакромка, не пошкоджуючи токонесущей жилу, прорізає по колу захисний шар, після чого утворилася відрізана трубка знімається з провідника з деяким зусиллям. Даний принцип використовується в простому ножі для зняття ізоляції.
Провід вставляється в півколо відповідного радіуса, що знаходиться на притискної пластини, після чого інструмент провертається кілька разів навколо жили і притиснутий до леза ізоляційний шар розрізається по колу. Подібний метод використовується в іншому обрізати інструменті - тут притискне зусилля на лезо і діаметр очищаемого секцій типу регулюється натиском.
Недоліком даних пристосувань є час операції і можливість пошкодження металевої жили.
Розрив і зняття ізоляції
Даний принцип можна порівняти зі способом зачистки проводів за допомогою зубів, коли шматок затиснутою ізоляції відривається від решти покриття при додатку зусилля вздовж провідника.

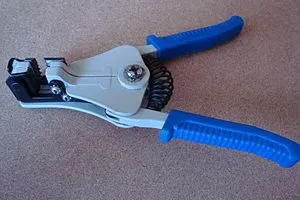

Подібні професійні інструменти називають Стрипер, вони дозволяють знімати ізоляцію дуже швидко, одним натисканням рукоятки, що робить їх дуже вигідними при великих обсягах електромонтажу.

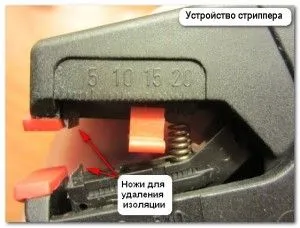

Стриппер (striper, похідне слово від дієслова to strip - оголяти) влаштований таким чином, щоб в ньому одночасно виконувалися три функції:
- Фіксація очищаемого дроти;
- Стиснення (надкусиванія) ізоляційного шару;
- Розриває і стягуюче ізоляцію зусилля.
Фіксують губки мають насічки, щоб вони могли міцно утримувати жилу кабелю. Зривають губки обладнані захопленнями, які закушують пластичний шар, частково пошкоджуючи його при натиску, завдяки чому ізоляція розривається саме в цьому місці.
Продавлювати ізоляцію зусилля регулюється за допомогою гвинта налаштування.
Подібний принцип очищення проводів використовувався ще в радянському Стрипер, тільки в ньому був відсутній обмежувач, і потрібно було вставляти провід до відповідних півкола.
Стриппер, який використовує підрізні леза
Принцип надрізання ізоляції, з подальшим її зняттям використовується в Стрипер компанії Knipex.
Тут використовуються ті ж функції, що і в описаному вище інструменті, тільки замість здавлювання ПХВ шару відбувається його надрізання, але конструктивно даний стриппер, виготовлений з посиленого вуглепластика.
Алгоритм зняття ізоляції відбувається наступним чином - вставка дроти, його фіксація, прорізання і зняття покриву.
Даний інструмент також має регулювання довжини знятої ізоляції і глибини врізання лез.
В даному інструменті є можливість оброблення кабелів.
Крім цього, за допомогою даного стриппера можна обрізати дроти.
Незалежно від використовуваного методу, пристосування або стриппера, знімаючи ізоляцію, слід бути дуже уважним і правильно налаштувати інструмент для зняття ізоляції. щоб не пошкодити жилу, яка може потім відламана.
