1. Це iPad mini в порівнянні з Ipad і iPhone 4

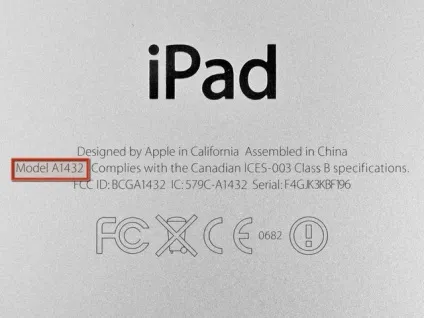

2. Розбирати будемо на прикладі моделі 16 Gb Wi-Fi

3. Для того, що б розібрати iPad mini з нього необхідно зняти скло.

Принцип зняття скла нічим особливо не відрізняється від зняття скла наприклад на iPad mini. Зняття скла трохи простіше ніж на інших моделях iPad через дуже невеликої ширини клейкого шару.

Нагріваємо скло iPad mini по периметру теплим повітрям до розм'якшення клейкого шару під склом.

Обов'язково стежте за тим, що б не нагрівати центральну частину! Тільки по краях, там де клейкий шар.

Для користувачів домашніх фенів для волосся спеціально.

Якщо ви нагріли скло і вам гаряче, це не означає, що клей став м'яким. Спробуйте підчепити скло з 1 нагрітої боку, а потім нагріваючи по периметру зняти його.

Для користувачів будівельних фенів спеціально.

Якщо ви використовуєте звичайний фен без контролю температури, то обов'язково подивіться температурні режими фена. Від температура в 250 градусів може тріснути скло або перегрітися дисплей.

Будьте уважні розігрівайте скло по периметру рівномірно інакше можна перегріти матрицю і на ній залишаться дефекти від перегріву у вигляді плям.

4. Використовуйте медіатори для гітари що б підчепити і зафіксувати скло. Їх можна знайти в будь-якому музичному магазині в вашому місті і вони дуже зручні.

Або ж можна використовувати інструмент для розтину iPhone 3G.

5. Піднімаємо скло, акуратно, c зверху на відміну від інших моделей iPad шлейфи у iPad mini знаходяться знизу. Далі відкидаємо скло. (Ні. Чи не кидаємо в сторону а розкриваємо iPad mini з піднятим склом як ноутбук, тільки на себе або ж від себе)

6. Відкручуємо кріпильні гвинти по периметру дисплея. Їх 4шт і вони заховані за м'якими прокладками

8. На відміну від попередніх версії iPad mini отримав захист нутрощів металевою пластиною яка тримається на 16 гвинтах. Відкручуємо їх для доступу до шлейфів скла і дисплея. І прибираємо її в сторону.

9. Щоб від'єднати шлейфи необхідно зняти захист цих шлейфів яка тримається на 3х гвинтах.

10. І ось він довгоочікуваний шлейф дисплея (трохи вище) і батареї (знизу на фото) шлейф скла захований під шлейфом дисплея тому доведеться спочатку від'єднати дисплей.

11. отщелкивали шлейфи пластиковим інструментом щоб не пошкодити контакти знаходяться поруч.

12. Після даних дій ми вже готові зняти дисплей і тачскрін, АЛЕ дисплей ще тримає дещо!

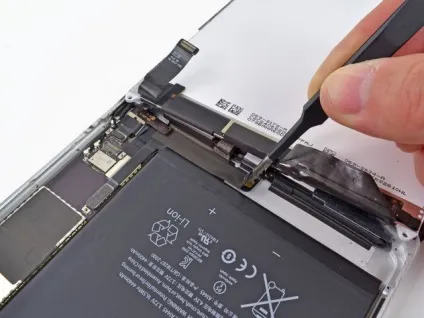

І винуватець знайдений. Ізолента тримає дисплей в задній кришці і захищає кабель док роз'єму.

13. Після від'єднання ізоляційної стрічки ми можемо спокійно витягнути дисплей і відкласти в сторону.

14. Ось вона! Маркування дисплея iPad mini.

15.Теперь можна від'єднати скло

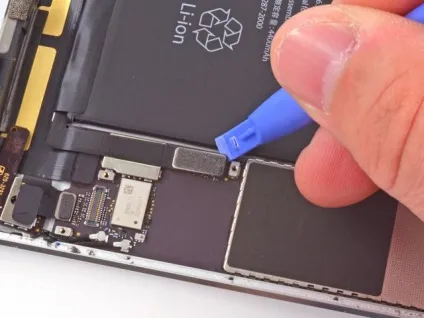

16. Далі від'єднуємо шлейф батареї.

17. Піддягаємо клейкий шар під батареєю І акуратно виймаємо батарею. (НЕ ТРЕБА ЇЇ сіпатися і СИЛЬНО згинатися. Все робимо повільно і акуратно. А то без батареї залишитеся. -)

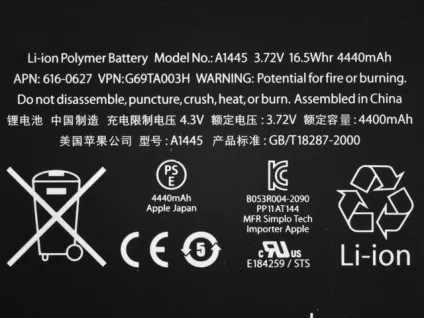

18. Ось і акумуляторна батарея для iPad mini.

УВАГА. Батарея безкорпусная, ЛИТИЕВО-ПОЛІМЕРНА. ПОШКОДЖЕННЯ БАТАРЕИ ЗАГРОЖУЄ ВІДМОВОЮ РОБОТИ БАТАРЕИ.

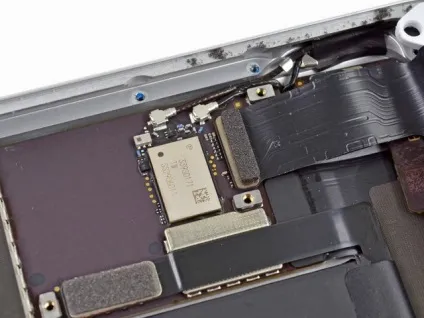

19. Антена Wi-Fi і Bluetooth перебуває в знизу кожного динаміка.

20. У iPad mini коштує 2 динаміка на відміну від iPad Retina в якому коштує 1 динамік. В цьому відношенні, iPad mini перевершує iPad Retina.

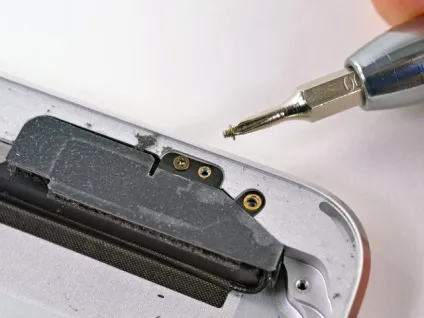

21. Два прихованих гвинта утримують lightning роз'єм на задній кришці. На відміну від попередніх версій iPad шлейф Док роз'єму припаяний до материнської плати що істотно здорожує ремонт цього вузла.

22. Ми готуємося, щоб вивчити мозок цього пристрою, але не раніше, винесемо інші периферійні пристрої. Кілька болтів тримають кнопки регулювання гучності і кнопку включення.

23. Щоб витягти материнську плату необхідно знову скористатися феном так як вона приклеєна до задньої частини iPad mini. І підчепити її пластиковим інструментом.

Нічого цікавого зі зворотного боку немає)

24. Шлейф передньої камери і роз'єми навушників також приклеєний (де тут мій фен;))

Тому акуратно нагріваємо і від'єднуємо від корпусу використовуючи пластиковий інструмент.

А це задня камера.

25. Ось весь iPad mini як на долоні.
