Інструкція з розбирання acer emachines e430, e627, e630
Увага! Все, що ви робите, ви робите на свій страх і ризик. Ми не несемо відповідальність за зіпсоване обладнання. Якщо ви не впевнені в своїх силах краще зверніться до фахівців.
Для розбирання знадобиться невелика фігурна викрутка і ніж або пластикова карта.
1. Вимкніть ноутбук від мережі і зніміть батарею.

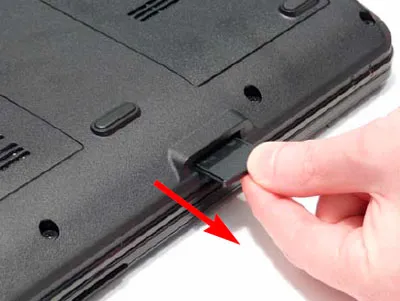

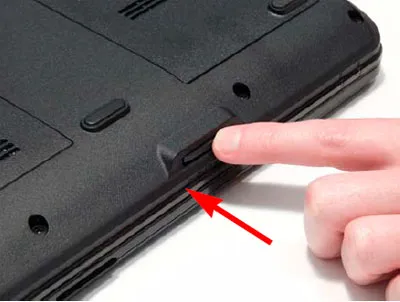

2. Вийміть пластикову заглушку картридера.
3. Переверніть ноутбук і відкрутіть 3 болтика, які тримають кришки відсіків оперативної пам'яті і жорсткого диска.

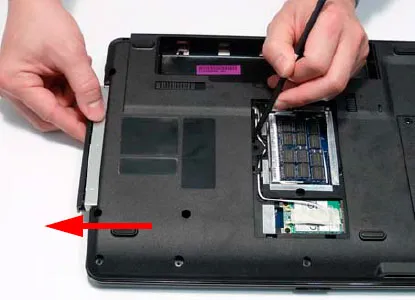

4. Зніміть кришку відсіку оперативної пам'яті, відкрутіть один болтик і витягніть DVD привід.

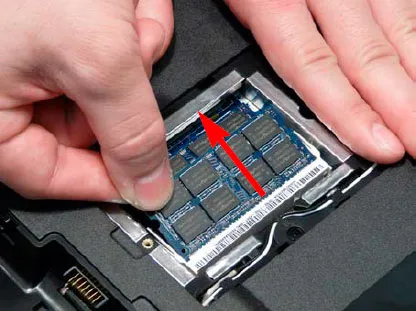

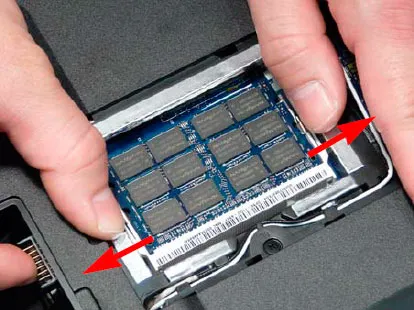

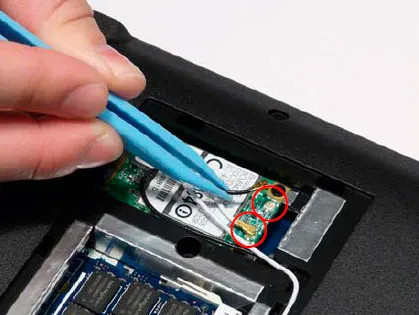

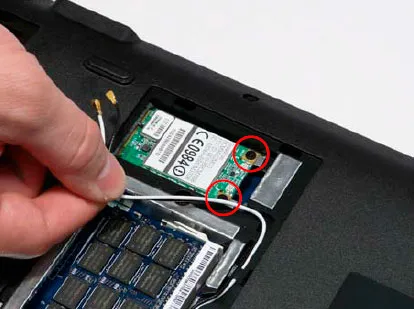

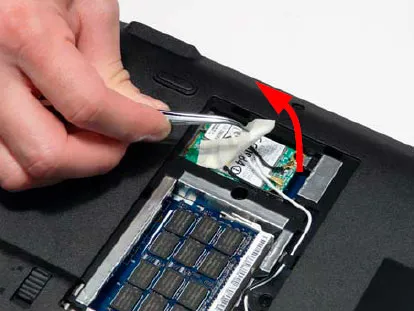

5. Потім вийміть модулі оперативної пам'яті і від'єднайте антену від Wi-Fi модуля.

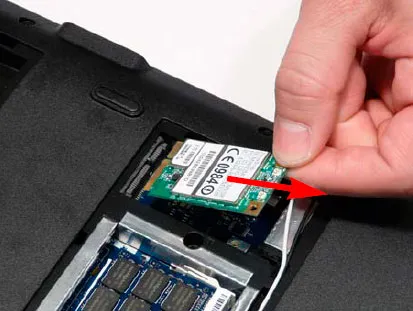

6. Відкрутіть 2 болтика на Wi-Fi модулі та зніміть його.
6. Відкрийте відсік жорсткого диска і зніміть його.

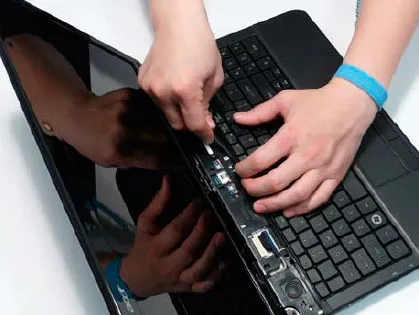

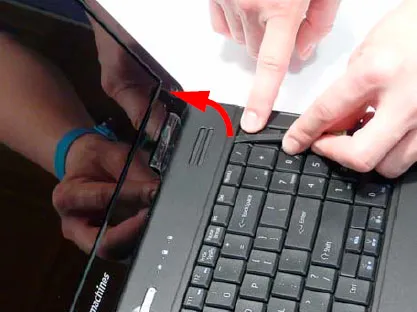

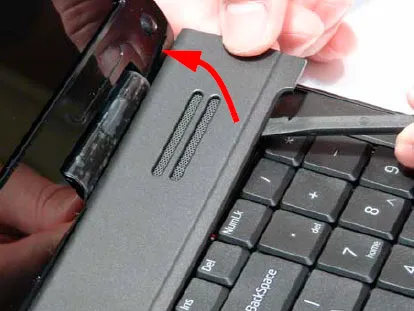

7. Відкрийте ноутбук і дуже акуратно зніміть пластмасову планку з кнопками по екраном.

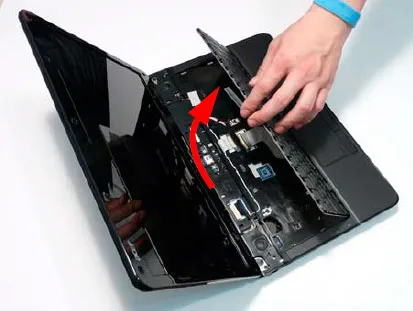

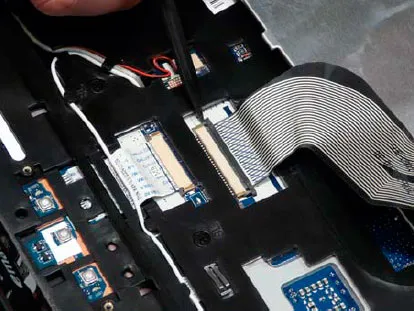

8. Обережно підніміть клавіатуру і від'єднайте її шлейф.
9. Переверніть нутбук і відкрутіть болтики з двох сторін від батарейного відсіку, ці болти кріплять верхню кришку з матрицею до основного корпусу.

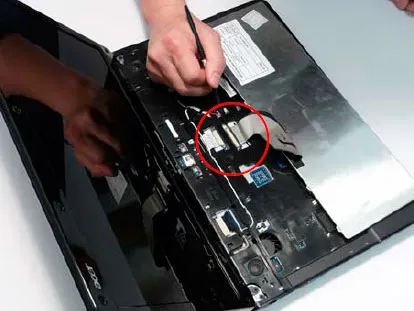

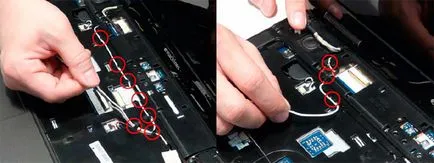

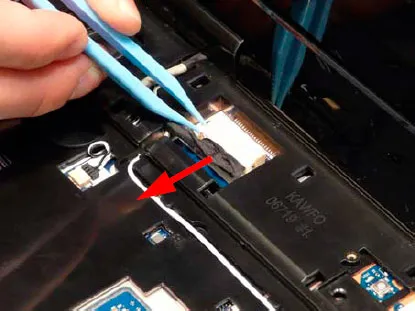

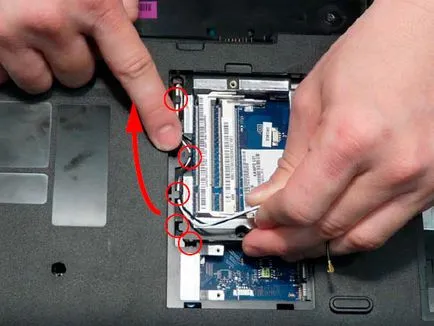

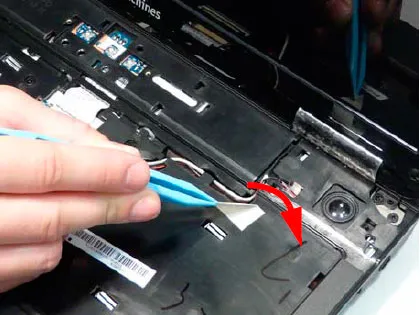

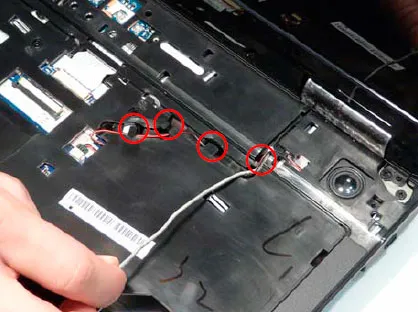

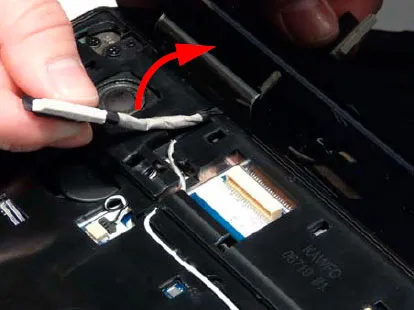

10. Акуратно від'єднайте шлейф матриці і вийміть з каналів всі дроти, які йдуть до верхньої кришки.

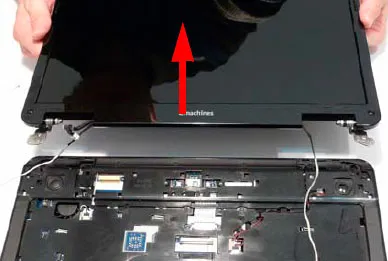

11. Зніміть пластикові заглушки, що закривають петлі, відкрутіть 4 болта, які тримають верхню кришку і зніміть її.

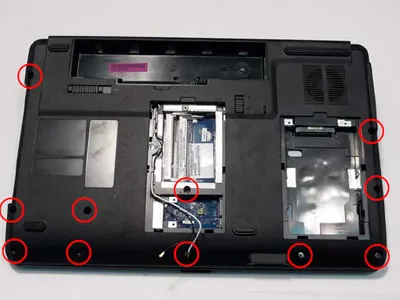

12. Переверніть ноутбук і відкрутіть 11 болтів.

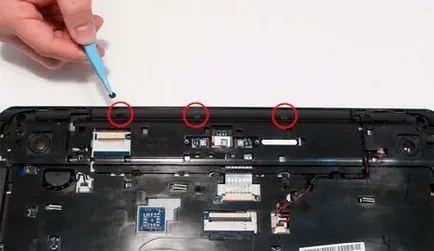

13. Знову переверніть ноутбук і відкрутіть 3 болтика під пластиковими заглушками.

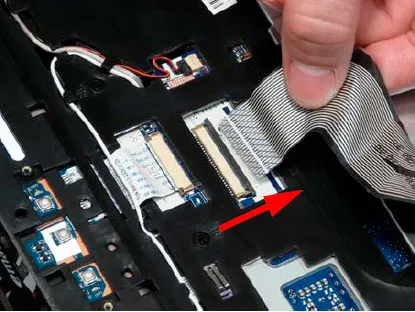

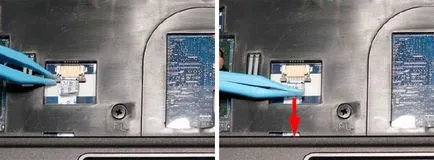

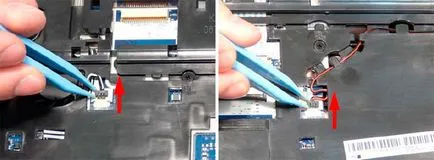

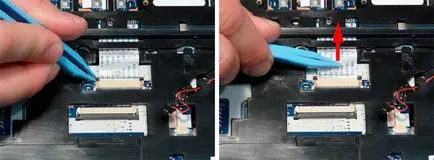

14. Акуратно від'єднайте 4 шлейфи.

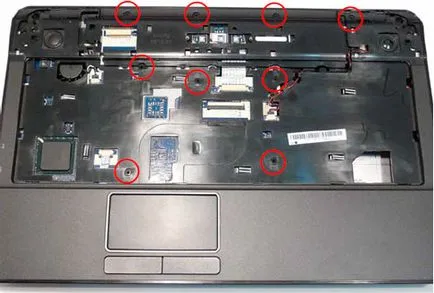

15. Відкрутіть 9 болтів.

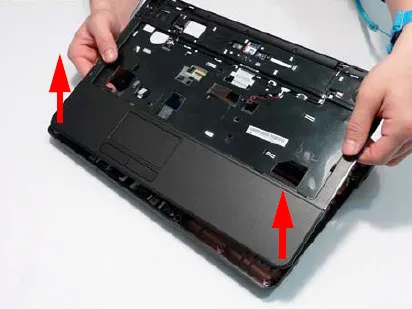

16. Обережно розділіть ноутбук на дві половинки.

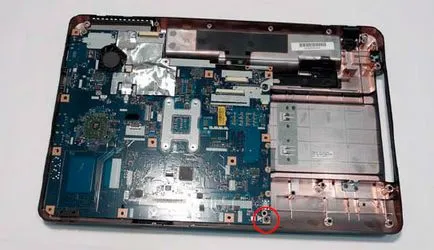

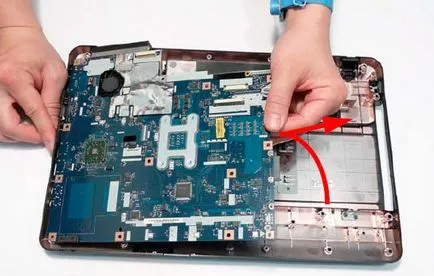

17. Відкрутіть один болтик на материнській платі і зніміть її.

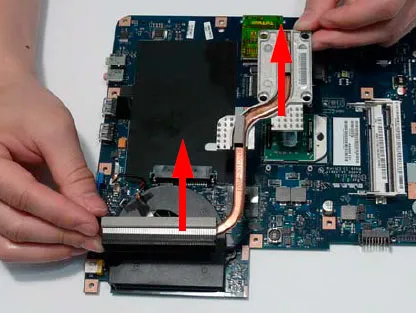

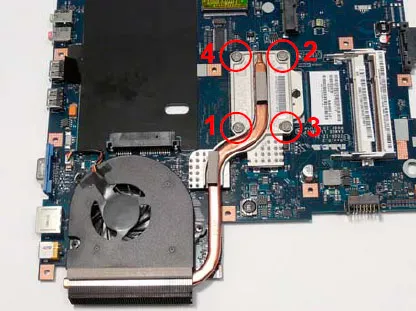

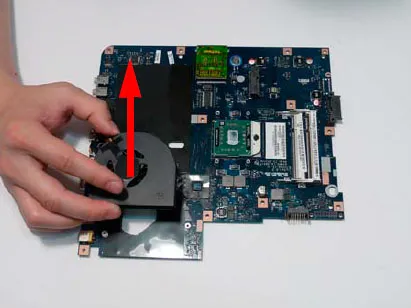

18. Відкрутіть 4 болтика, що утримують радіатор системи охолодження і дуже акуратно зніміть його.

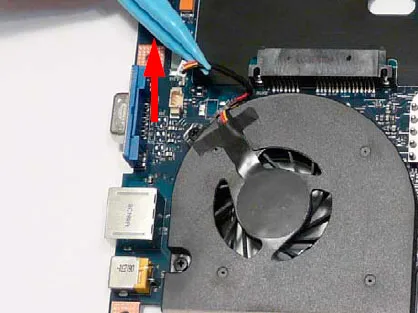

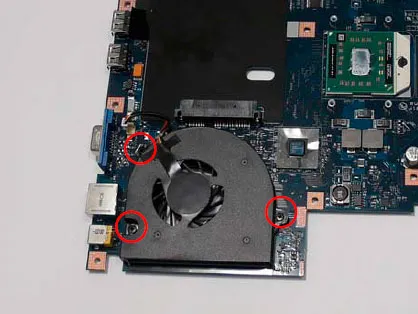

19. Вимкніть вентилятора, відкрутіть 3 болтика і зніміть його.
