Інструкція з експлуатації

Керівництво по експлуатації не відображає незначних конструктивних змін, внесених виробником після підписання і випуску в світ даного керівництва, а також змін щодо комплектуючих виробів і документації надходить з ними.

1. Загальні відомості.

Подрібнювач універсальний "Годувальник" (далі виріб) призначений для подрібнення фруктів та овочів. Може бути використаний в домашніх умовах для отримання корму для худоби і птиці, а також мезги, використовуваної при приготуванні соку, напоїв, виноматеріалу, в також ряду продуктів на їх основі.

2. Технічні характеристики

Технічні характеристики вироби представлені в таблиці 1.

Залежно від матеріалу деталей (вуглецева сталь з лакофарбовим покриттям або нержавіюча сталь) можливі різні виконання вироби.

Основними елементами вироби (рис. 1) є: фреза 6, встановлена на валу і нерухомі ножі 7, які знаходяться в корпусі 2. Також на корпусі 2 розміщується бункер 1. Дриль 5 закріплена на корпусі 2, і обертає фрезу 6. При попаданні продуктів подрібнення між нерухомими ножами 7 і фрезою 6 відбувається процес їх подрібнення. Корпус 2 на ніжках 4 встановлюється на рівній поверхні. Знизу до корпусу 2 прикріплений кожух 3.

4. ПІДГОТОВКА ДО РОБОТИ І РОБОТА.

До роботи з виробом допускаються повнолітні особи, які вивчили цей посібник з експлуатації та керівництво по експлуатації машини електричної свердлильної (дрилі).

Приєднати до корпусу ніжки і прикрутити їх гвинтами-баранчиками

Приєднати до корпусу нижній захисний кожух, прівернув його з двох сторін гвинтами

Приєднати до корпусу бункер, надівши його на петлю і закріпити його гвинтом-баранчиком, при цьому кронштейн бункера повинен зафіксувати стопор.

Приєднати дриль, надівши патрон дрилі на вал і затиснути його, після чого прикрутити дриль до бічних щоках корпусу гвинтами-баранчиками.

При збірці необхідно бути обережним, тому що в корпусі знаходиться фреза з гострими зубами, про які можна поранитися.

Під вихідний отвір вироби поставити відро або будь-яку іншу ємність. Підключити виріб до електромережі, вставивши вилку 8 в розетку.

Забороняється використовувати подрібнювач зі знятим кожухом 3.

Забороняється відкривати бункер 1 при працюючій дрилі.

Включити кнопкою дриль, застопорити кнопку фіксатором. У бункер насипати подрібнюють продукти. Стежити, щоб в бункер не потрапляли сторонні предмети.

У разі отримання великих фракцій, пропустити їх через подрібнювач ще раз.

Після закінчення роботи виріб необхідно промити. Промивання здійснюється наступним чином. Відключити дриль від мережі, витягнувши вилку з розетки. Відкрутити баранчик і зняти бункер разом з кришкою корпусу. Обережно! Відкриваються ріжучі елементи. Від'єднати дриль. У корпус під напором подається вода. Коли виріб буде промито, його необхідно висушити. При тривалому зберіганні бажано змастити металеві поверхні захисними покриттями (мастилом).

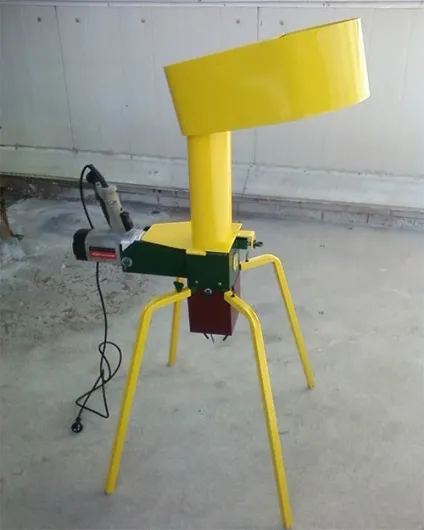

Рис.1. подрібнювач універсальний

7 - ножі нерухомі

9 - блокіратор

5. ОБОВ'ЯЗКИ

5.1. Завод-виробник гарантує роботу виробу протягом 12 місяців з дня продажу за умови дотримання правил транспортування і експлуатації.
