Розміщення елементів управління автомобіля УАЗ-469 (креслення) показано на рис. 6.
Рульове колесо 1 розташоване з лівого боку. У центрі рульового колеса поміщена кнопка 2 звукового сигналу. Справа на рульовій колонці розташована рукоятка 3 перемикача покажчиків повороту. Рукоятка автоматично повертається в нейтральне положення при повороті рульового колеса в обрат-ву сторону (рух автомобіля по прямій). На централь-ної стійці вітрової рами встановлено внутрішнє дзеркало 4 заднього виду.
У верхній частині вітрового рами встановлений електричний склоочисник 5. Праворуч від водія розташовується панель 6 приладів. На вітрової рамі розташовуються два протисонячних козирка 7. Для очищення вітрового скла встановлені дві щітки 8 склоочисника. А в нижній частині вітрового рами є два патрубка 9 обдування вітрового скла. Вітрова рама має два запору 10.
На УАЗ-469 кресленні праворуч від водія на передній панелі є поручень 11 пасажира. Там же під ним ліхтар 12 освітлення. Праворуч від водія під передньою панеллю розташовується рукоятка 13 заслінки люка вентиляції та опалення.

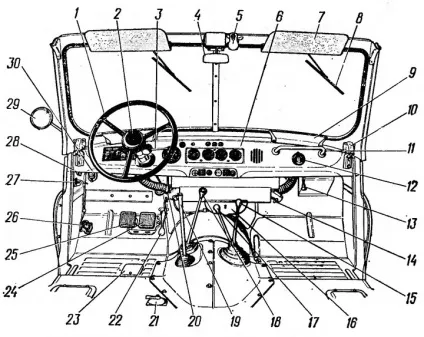

Мал. 6. Інструкція УАЗ-469 по органам управління.

Заслінка люка відкритому-ється подачею рукоятки на себе. Обігрівач має регуліровоч-ні заслінки 14 подачі теплого повітря до ніг водія і пасажира. Праворуч від водія розташовується важіль 15 вклю-чення переднього ведучого моста. За інструкцією УАЗ-469 передній ведучий міст вклю-чен, коли важіль займає переднє положення. На обігрівач в середній частині є кришка 16, вона дозволяє теплому віз-духу надходити в салон кузова. Там же розташовується і ри-чаг 17 управління роздавальної коробкою, який може зани-мати три положення: переднє положення (по ходу автомобіл-ля) - включена пряма передача; середнє положення - нейтральне; заднє положення - включена знижує передача. Поруч з водієм розташовується важіль 18 перемикання пере-дач, на рукоятці якого нанесена схема перемикання пере-дач. Схема положень важелів коробки передач і роздавальної коробки показана на рис. 7.

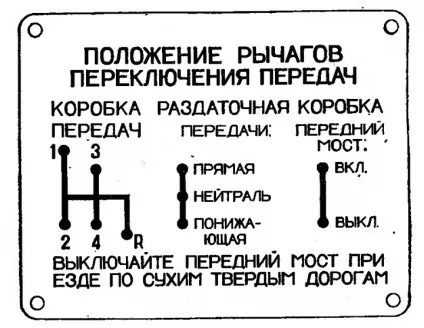

Мал. 7. УАЗ-469 креслення положень важеля коробки пере-дач і важелів роздавальної коробки.
