Інструкція по заправці картриджа hp c4092a (92а) як заправити самостійно картридж для

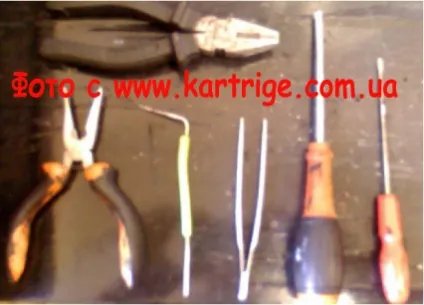

Для заправки цього картриджа нам знадобляться наступні матеріали та інструменти.

1. Пінцет (пасатижі, качконіс);

2. Хрестова викрутка;

3. Воронка для тонера;

4. Г-подібний виштовхувач. Саморобний з шила або з в'язального гачка.

6. Дрантя без ворсу.

7. Мікродолото. Я використовую цвях з відкушений вістрям.

1. Тонер, HP 1 100 (5L), AX;

2. Стартова пудра

Приступимо неспішно і покроково. Всі дрібні деталі, що знімаються з картриджа - складаємо в баночку (пробочку з під тонера), щоб не втратити.

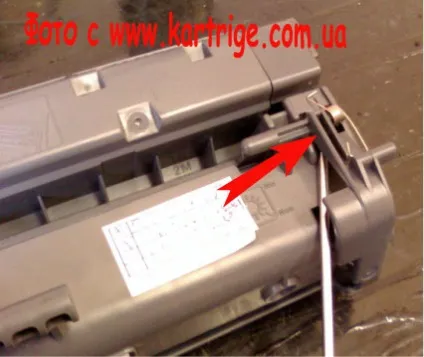

Знімаємо захисну шторку картриджа. Піддягаємо шліцовой викруткою під вісь, що б не лопнула.

Пружинку складаємо в баночку, шторку в сторону. Якщо самостійно у Вас не вийшло заправити картридж. краще звернутися до професіоналів.

Виймаємо вісь барабана, використовуючи пасатижі-качкодзьоби або пінцет.

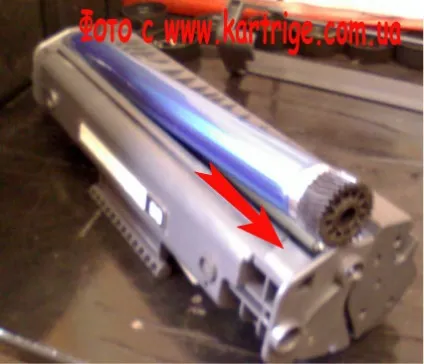

Ось в баночку. Барабан беремо виключно за шестерню. Половинки картриджа разжимаем в різні боки, на стільки, що б барабана вони не стосувалися. Виймаємо барабан, вгору і на себе, виробляючи невеликі прокручування.

Протираємо барабан від нагоревшего тонера, і ховаємо в темне місце.

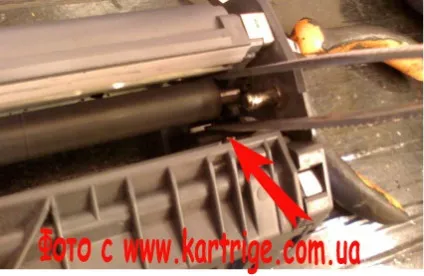

Дістаємо пінцетом вал первинного заради (гумовий такий, під барабаном).

Руками не чіпати - він не любить ваші жирні пальці. Пінцетом. Ретельно витираємо дрантям. Якщо є ще плями і смуги від нагоревшего тонера - йдемо і моєму під водою, з милом і мочалкою. Взагалі заправка картриджів справа дуже копітка і складна, потрібен величезний досвід що б зробити все без помилки.

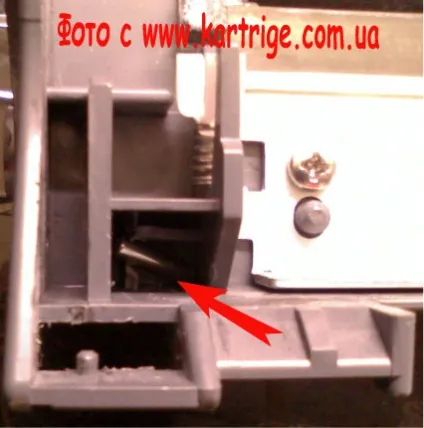

Дістаємо осі картриджа. Їх 2 шт, вони скріплюють половинки цього картриджа. Одна з них (ліва) виштовхується з середини назовні шліцовой викруткою:

і зовні витягуємо пассатижами складаємо а баночку.

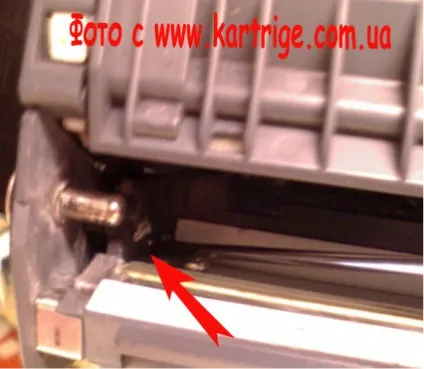

З другої все складніше - вона вибивається в середину. Причому, якщо картридж "першопроходець" (тобто заправляється 1-й раз) - то вісь впирається в пластикове ребро жорсткості картриджа. І його потрібно вибити віссю. Робота на точність і силу.

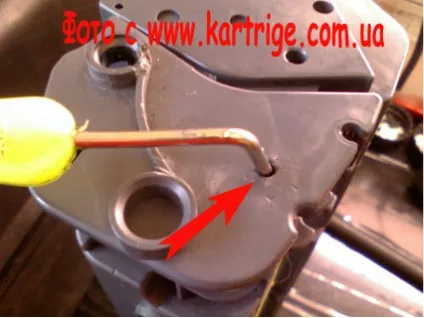

Ось ця вісь. Беремо наш диво-цвях-долото + мелене і вибиваємо його всередину. На фото показаний не цвях, а наш Г-виштовхувач, бо картридж вже не першопроходець, і вісь можна видавити без молотка.

Роздам половинки і дістаємо вісь, яка всередині.

Пінцетом дістаємо і вісь і осколки пластика від перебирання. Якщо це у Вас не виходить - раджу звернутися в компанію по заправці картриджів для принтерів, щоб не купувати новий картридж.

Чистимо бункер відпрацювання. Він знаходиться під лезом очищення картриджа HP C4092A (92А). Потрібно відкрутити два гвинтика і зняти пінцетом лезо. Причому захоплення тільки за металеві частини.

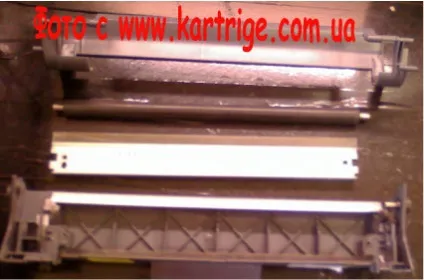

Чистимо бункер, протираємо лезо і ставимо все на місце. Все чисте ось:

Ставимо на місце вал первинного заряду. У слід йому йде барабан картриджа, попередньо обтрушенний стартовою пудрою (або тонером). Вставляємо вісь барабана. І відкладаємо в сторону готову половинку.

Беремо половинку картриджа з бункером тонера. Знімаємо кришку з боку, протилежного шестерням. Вона кріпиться на одному гвинтик. Під нею пластикова кришка бункера для тонера. Відкриваємо її, витрушуємо залишки тонера. Причому при цьому тримаємо пальцями вільний торець магнітного вала - щоб не випав ні він ні його втулки. Заправка картриджа майже закінчена, залишилося зовсім небагато. Приступимо до наступного кроку.

Струшуємо жбан з тонером, відкриваємо і накручуємо воронку для тонера. І засипаємо тонер в отвір бункера картриджа. Та так, що б залишилося близько 2 см сободних до кришки. Якщо заб'єте під зав'язочках - картридж заклинить - він не зможе провертати мішалки для тонера в бункері і фсе. Закриваємо -збирає.
