Інструкція по підключенню китайської магнітоли

Китайські програвачі для легкових автомобілів

Слід зазначити, що весь виробничий цикл по збірці такого виду обладнання відбувається в повній відповідності з вимогами компаній-правообладательніц брендів, що гарантує високу якість заявленої торговою маркою.

Існує ряд автомагнітол, які позиціонуються як рідні, китайські товари. Але при найближчому розгляді, це найчастіше виявляються все ті ж Кенвуд, Пролоджі і так далі, в злегка видозміненій формі. До речі, вельми хорошої якості. З тієї причини, що китайські розробники не обтяжують себе технічним змінами приладів, обмежуючись, як ми вже сказали, зміною дизайну.

Третім варіантом китайських програвачів можна назвати гаджети незрозумілою марки і виробництва. Від таких магнітол слід триматися подалі, так як, окрім неприємностей і витрачених даремно грошей (незважаючи на низьку ціну), вони вам нічого не принесуть.

Резюмуючи наш вступ, скажімо. Велика частина присутнього на сучасному ринку звуковідтворювального обладнання за своєю природою є китайським, але розробленим і сертифікованим за загальносвітовими стандартами відомими компаніями. Відповідно процес установки, підключення та експлуатації цих гаджетів, а також додатково підключається единообразен (за моделями). І нічим не відрізняється від техніки європейської (американської, японської) збірки (чи є вона взагалі?).

Підключення 2 din через роз'єм ISO

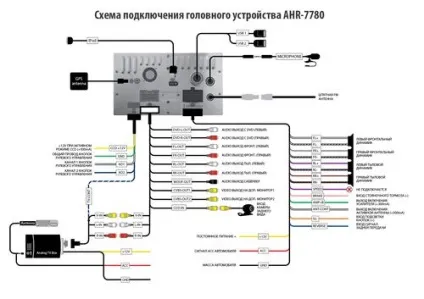

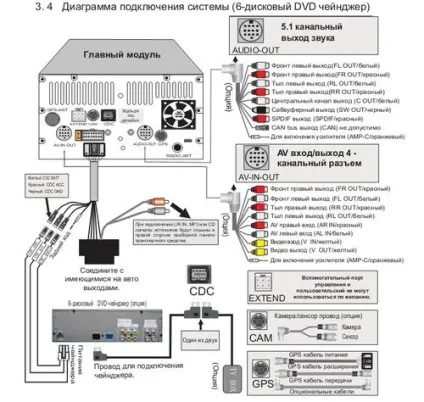

Схема підключення китайської магнітоли типорозміру 2 din докладно описана в поданій до неї експлуатаційної інструкції від виробника. Для полегшення монтажних робіт на задній панелі програвача, як правило, знаходиться необхідна маркування всіх вузлів і з'єднань. В основному труднощі у зіштовхуються вперше з установкою штатної або нестандартної магнітоли автолюбителів викликає правильне приєднання електропроводки авто до приймача.

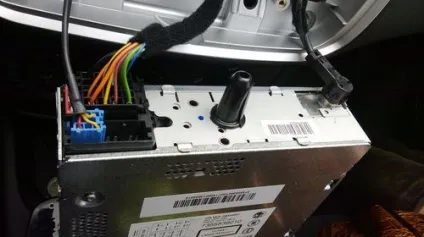

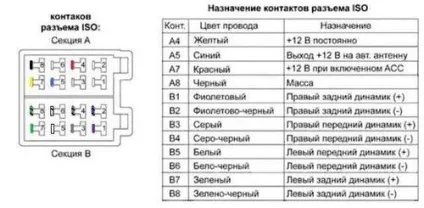

Всі роботи по підключенню автомагнітоли виробляються через роз'єм ISO, який складається з двох штекерних коробок - А і В (кожна містить вісім контактних з'єднань) або однієї об'єднаної коробки, де А - штекер силових підключень магнітоли, В - відповідає за автомобільну акустику.

Стандартна схема підключення по дротах (терморегулятори) виглядає наступним чином.

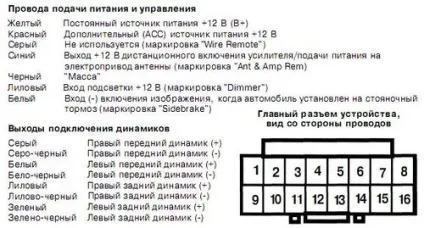

1. Роз'єм А. 1, 2 і 3 контакти не задіяні.

• 4 - силовий кабель жовтого кольору, що йде на акумуляторну батарею авто;
• 5 - синій провід, підсилювачі і зовнішня антена;
• 6 - помаранчевий кабель, підсвічування;
• 7 - червоний - запалювання;
• 6 - чорний. Маса.

1. Колодка В. Тут теж все досить просто.

• 1 і 2 контакт - фіолетовий, фіолетово-чорний дріт. Плюс і мінус правого заднього динаміка (колонки);
• 3, 4. Сірий. Сіро-чорний. Плюс-мінус передньої правої колонки;
• 5, 6. Білий. Біло-чорний дріт. Передній лівий плюс-мінус;
• 7 і 8. Зелений і зелено-чорний дріт. Задній лівий позитивний і негативний контакт.

Підключаючи автомагнітолу, дуже важливо не переплутати контактні групи проводів. Так як саме від них залежить якість звучання вашого обладнання. А часто і збереження самої апаратури.

Камера заднього виду

Про корисність даного обладнання немає необхідності розповідати. Камера заднього виду є неоціненним помічником для початківців автолюбителів, які, як правило, відчувають труднощі при здійсненні паркувальних дій.

За видами (місця і способу) установки розрізняють кілька типів оглядових камер заднього виду:

• Камери штатної установки. У строго визначених виробником авто місцях;
• Універсальні пристрої. Місце розташування вибирає сам водій;
• провідні;
• Бездротові камери заднього виду.

Як приклад використовуємо універсальну дротову камеру і китайську магнітолу формату 2 din.

Вибираємо місце установки. Рамка номера, ручка багажного відсіку і т.д. В салоні, за заднім склом камеру розташовувати не рекомендується.

Здійснюємо прокладку з'єднує камеру і ГО кабелю. Провід п'ятиметрової довжини входить в комплект пристрою.

Під'єднуємо камеру до харчування. В ролі джерела виступає будь-який з ліхтарів заднього ходу. Обов'язково використовуємо запобіжник в цьому ланцюзі.

Виробляємо налаштування картинки і розташування камери.

Мультируль

Під такою назвою мається на увазі підключення китайської магнітоли до керма автомобіля. Тобто забезпечується можливість управління штатним програвачем безпосередньо з рульового колеса.

Для здійснення даного підключення знадобляться:

• Кермо з вбудованими управлінськими кнопками або нішею для їх розміщення;
• автомагнітола;

• Два перехідника (адаптера) ISO;
• Перехідні пристрої для антени та суміщення кнопок керма з магнітолою.
