Інфраструктура мережі windows

Під інфраструктурою мережі розуміють безліч взаємопов'язаних технологій і систем, які адміністратори повинні досконально знати, щоб успішно підтримувати роботу сету і усувати неполадки.

Визначення інфраструктури мережі

Інфраструктура мережі - це набір фізичних і логічних компонентів, які забезпечують зв'язок, безпеку, маршрутизацію, управління, доступ і інші обов'язкові властивості мережі. Найчастіше інфраструктура сету визначається проектом, але багато визначають зовнішні обставини і * спадковість *. Наприклад, підключення до Інтернету вимагає забезпечити підтримку відповідних технологій, зокрема протоколу TCP / IP. Інші ж параметри мережі, наприклад фізична компоновка основних елементів, визначаються при проектуванні, а потім вже успадковуються пізнішими версіями мережі.

Логічна інфраструктура мережі складається з усім тим натовпом програмних елементів, що служать для зв'язку, управління і безпеки вузлів мережі, і забезпечує зв'язок між комп'ютерами з використанням комунікаційних каналів, визначених у фізичної топології. Приклади елементів логічної інфраструктури мережі: система доменних імен (Domain Name System. DNS), мережеві протоколи, наприклад TCP / IP. мережеві клієнти, наприклад Клієнт для мереж NetWare (Client Service for NetWare), а також мережеві служби, наприклад Планувальник пакетів якості служби (QoS) | Quality of Service (QoS) Packet Scheduler].

У Microsoft Windows мережевими підключеннями називають логічні інтерфейси між програмними (наприклад протоколами) і апаратними засобами (такими як модеми або мережеві адаптери). У вікні Мережні гюдключенія (Network Connections), відображаються всі мережеві підключення, перераховані відповідно до пріоритетом і сконфігуровані для підтримки різних протоколів, служб і клієнтів. Мережеві протоколи - це мови взаємодії комп'ютерів в мережі. Наприклад, взаємодія мереж Windows і UNIX, атакож зв'язок в Інтернеті забезпечується мережевим протоколом TCP / IP. У мережах Windows підключення забезпечують зв'язок з іншими вузлами тільки за протоколами, які встановлені на локальному комп'ютері і прив'язані до даних підключень. За замовчуванням протокол TCP / IP (версія4) встановлюється і прив'язується до всіх підключень, а установка, настройка і прив'язка NWLink. необхідного для сумісності з мережами Nowell NetWare, виконується вручну. (NWLink - це створена Microsoft реалізація протоколу IPX / SPX. Використовуваного в мережах NetWare.) AppleTalk також встановлюється вручну і прив'язується до підключень, яким токна сумісність з мережами Apple, де не підтримується TCP / IP.

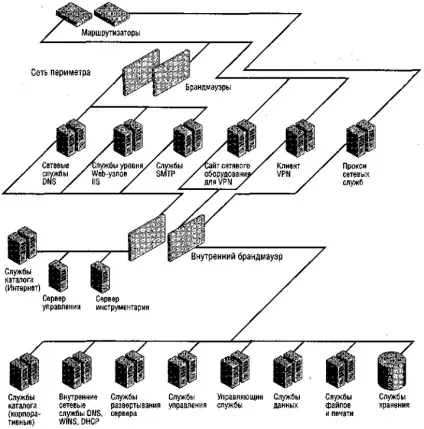

Мал. 1-2 приклад логічної інфраструктури

Примітка TCP / IP - це стік, або набір, протоколів, в числі яких APR. IP. TCP. UDP, DNS, HTTP та ін. На рис. 1-4 перераховані всі протоколи, які можна встановлювати і прив'язувати до підключення. Для підключення до мереж, де використовується протокол, Незазначені в переліку, доведеться самостійно розробити або придбати підтримує його програмний компонент.

Домен (domain) - це певне адміністратором мережі підмножина комп'ютерів, які спільно використовують загальний каталог, політики безпеки і відносини з іншими доменами. Інформація про безпеку та складі каталогу зберігається на контролерах домену.

Служба каталогів Active Directory

Розподілена природа Active Directory дозволяє користувачам по-променя доступ до ресурсів, розташованим в будь-якій точці мережі, на основі одного входу в систему і забезпечує єдину політику адміністрування для всіх об'єктів мережі. Термін домен використовується як для позначення групи комп'ютерів в Active Directory, так і для завдання суфіксів в іменах DNS (наприклад microsott.com). що визначають ієрархію доменів.

Не слід забувати, що домени Active Director) 'і домени DNS - істотно різні об'єкти і управляються різними системами. Однак з метою спрощення адміністрування домени Active Directory і комп'ютери, що належать цим доменів, зазвичай називають іменами, що збігаються з DNS-іменами, тому простору імен Active Director) 'і DNS зазвичай перекриваються (рис. 1-6).

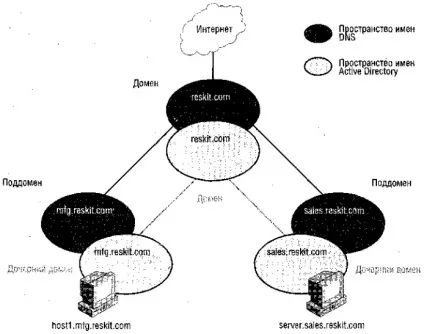

Мал. 1-6. Простору імен DNS і Active Directory

Віртуальні приватні мережі дозволяють створювати приватні та закриті канали зв'язку, проходяшіе через відкриті мережі (наприклад Інтернет). VPN особливим чином конфігуруються для забезпечення аутентифікації, шифрування і безпеки.

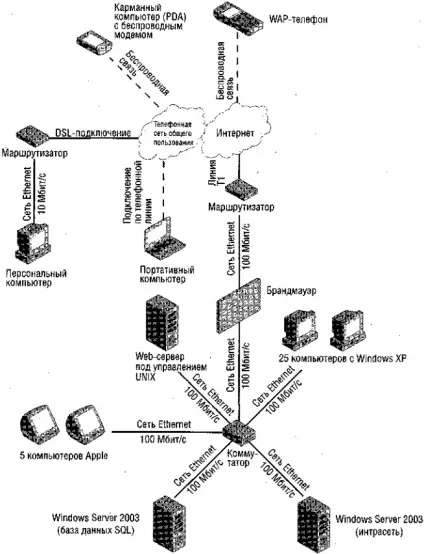

Фізична інфраструктура - це топологія, фізична будова мережі з її обладнанням: кабелями, маршрутизаторами, комутаторами, мостами, концентраторами, серверами і вузлами. До фізичної інфраструктурі також відносяться технології, що визначають спосіб взаємодії через конкретні типи фізичних підключень.

Логічна інфраструктура мережі складається з багатьох програмних елементів, що забезпечують зв'язок, управління і безпеку вузлів. У середовищі Windows мережеві підключення - це логічні інтерфейси між програмами (наприклад протоколами) і обладнанням (наприклад модемами або мережевими адаптерами).

Підключення відрізняються пріоритетами і зазвичай конфігуруються для підтримки різних типів протоколів, служб і клієнтів.

Протоколи - це мережеві мови, які використовуються для взаємодії між комп'ютерами.
