Існує кілька способів отримати інфрачервоні фотографії. Найпростіший спосіб - це використовувати плагін або пограти з настройками кольору і кривих в Photoshop. Але в підсумку ви отримаєте всього лише жалюгідна подоба справжнього ІК фото. Найпоширеніший спосіб - це купити інфрачервоний фільтр і використовувати його в своєму об'єктиві. Але і тут є певні недоліки. По-перше, в фотокамері використовується вбудований ІК фільтр, який блокує частину інфрачервоних променів. По-друге, ви не зможете нормально сфокусуватися без штатива.

Найкращий спосіб - це використовувати спеціальну ІК камеру, але вони дуже рідкісні і дороги.

І все, що залишається вам - це зробити інфрачервону камеру своїми руками. У цьому посібнику пропонується використовувати не надто нову, але і не дуже стару камеру D80.

Крок 1. Інструменти, матеріали:

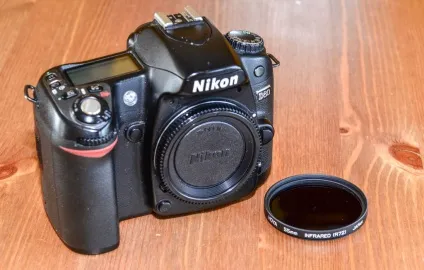

- б / у Nikon D80 камера

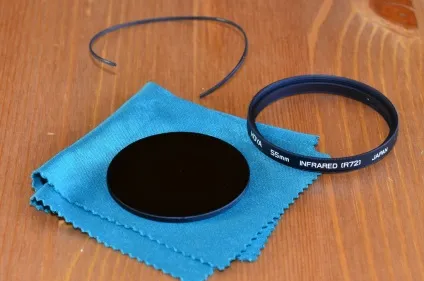

- будь-який інфрачервоний фільтр, діаметром не менше 50 мм.

Щоб розібрати камеру, вам знадобитися всього один інструмент: хрестоподібна викрутка. Також про всяк випадок майте під рукою маленький пінцет. Для того щоб обрізати фільтр до потрібного розміру скористайтеся Водоабразівная верстатом, хоча ви можете зробити все своїми руками.

Крок 2. Покрокове керівництво:

Камеру D80 дуже легко розбирати. Всю послідовність розбирання ви можете побачити на фотографіях. Попередньо зніміть об'єктив, дістаньте батарею і флешку.

- відкрутіть 4 гвинти знизу камери

- відкрутіть 2-2 гвинта з боків камери

-відкрийте кришку відсіку і потягніть її акуратно, щоб відтягнути нижню частину корпусу. Одночасно відкрийте кришку відсіку для карти пам'яті і також потягніть її акуратно, щоб відтягнути задню частину корпусу. За допомогою викрутки ви можете допомогти трохи, щоб від'єднати маленьку засувку, що сполучає задню частину корпусу з нижньою частиною

-відкиньте задню частину корпусу

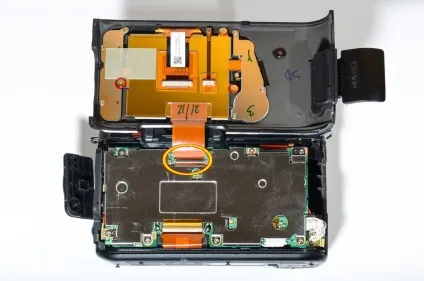

-від'єднайте шлейф, який з'єднує задню частину корпусу і камеру

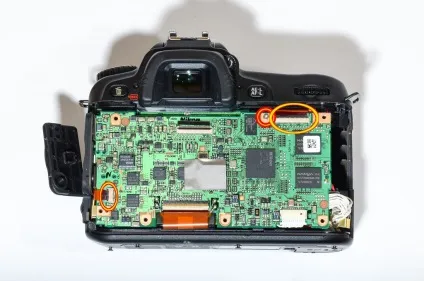

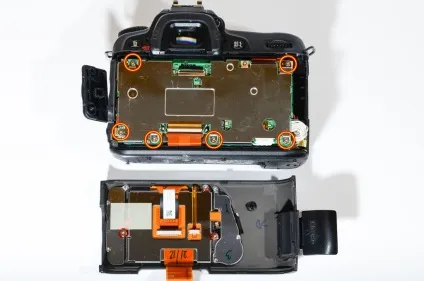

- Обкрутити помічені на фотографії гвинти і зніміть металеву пластину

- від'єднайте шлейфи в двох місцях між друкованою платою (РСВ) і корпусом фотоапарата

- Обкрутити ще один гвинт

- відкиньте панель, зафіксуйте її чимось

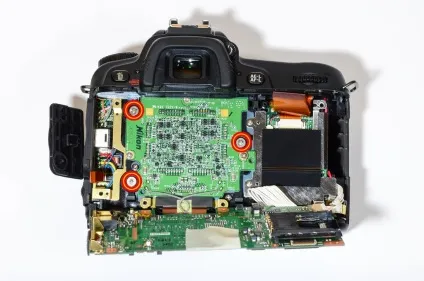

- далі йде плата з сенсором, акуратно відкрутіть три гвинта

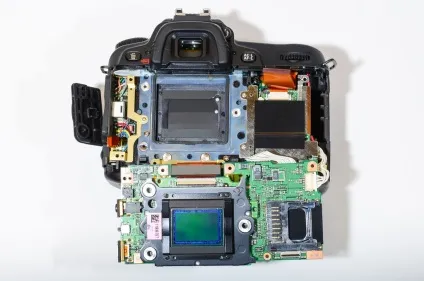

- акуратно відкиньте плату з сенсором на РСВ плату

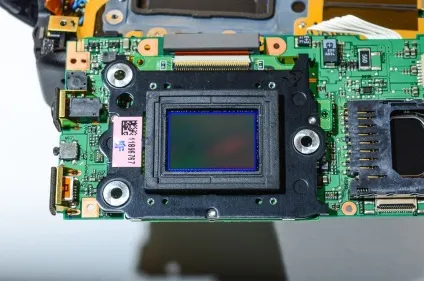

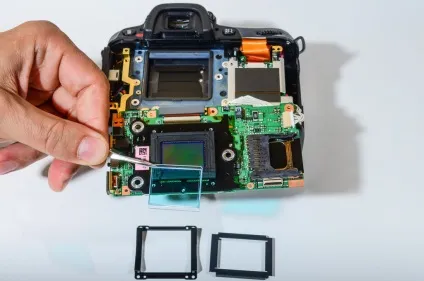

- зелене захисне скло є ІК фільтром, це саме те, що нам слід замінити

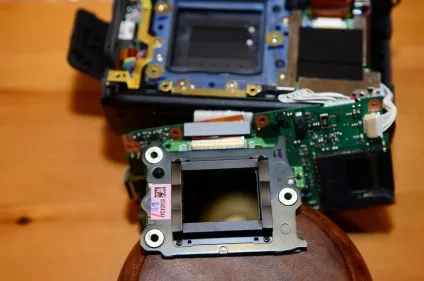

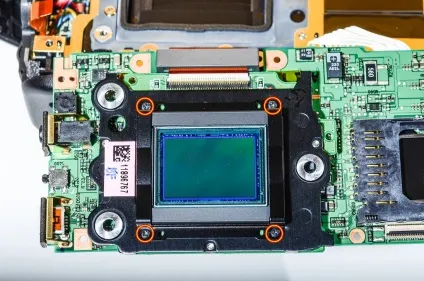

- відкрутіть 4 гвинти з боків і зніміть утримує рамку

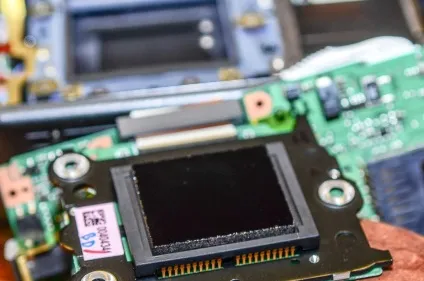

- зніміть фільтруюче скло

ІК фільтр, який ми збираємося встановити, повинен бути певного розміру: 29.5 мм на 25 мм. Перед установкою гарненько почистіть фільтр. Потім встановіть його і зберіть фотоапарат.

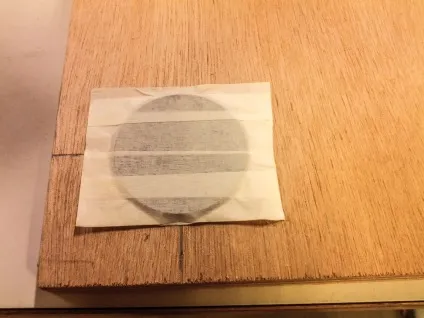

Крок 3. Вирізання фільтра:

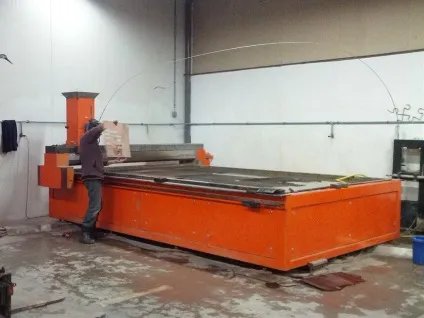

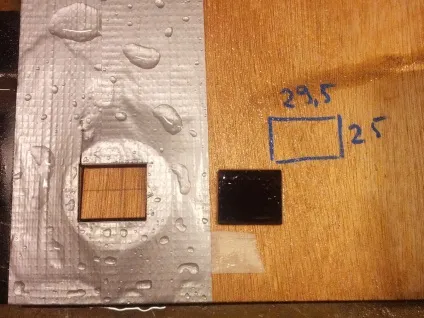

Рекомендуємо вам скористатися Водоабразівная верстатом для вирізання потрібного за розміром фільтра. Хоча все можна зробити і руками. Необхідно отримати прямокутний шматочок фільтру розмірами 29.5 мм на 25 мм.

Крок 4. Тестові фотографії:

Фотографії ІК камери виглядають монохромно червоними, тому рекомендується встановити на камері вручну мінімальне значення балансу білого кольору. Також найкраще зберігати фотографії в форматі RAW, щоб мати більше можливостей для обробки поста. І встановити значення ISO на 100. Це дозволить уникнути шуму на фотографії.

Поясніть мені знаючі - до чого такі складнощі?

Якщо ми з матриці знімемо захисний фільтр, навіщо вирізати ІК? Може простіше на об'єктив його одягати? А то так отримуємо ТІЛЬКИ ІК-камеру, без можливості звичайних фото.
