Індикатор вч поля 1

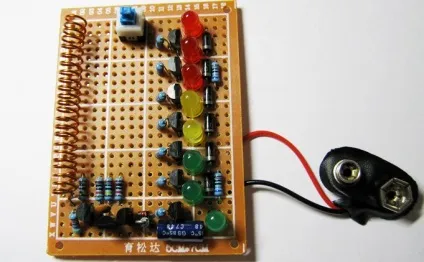

Все це міститься на монтажну плату довжиною 7 см.

Більшу частину плати займає схема індикації.

Також тут присутній антена.

Антеною може служити відрізок будь-якого проводу довжиною не менше 15 см. Я зробив її у вигляді спіралі, схожу на котушку. Її вільний кінець просто припаяний до плати, щоб він не бовтався. Було випробувано багато різних форм антени, але я прийшов до висновку, що важливіше не форма, а її довжина, з якої ви можете поексперементувати.

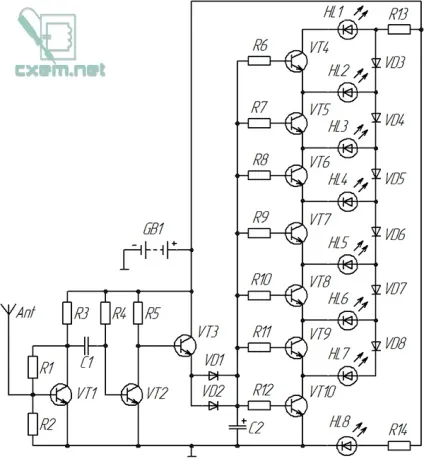

Давайте розглянемо схему.

Тут зібраний підсилювач на транзисторах.
В якості транзистора VT1 використаний КТ3102ЕМ. Вирішив вибрати саме його, тому що він має дуже хорошу чутливість.

Всі інші транзистори (VT2-VT10) це 2N3904.

Кількість, "світлодіодні-транзисторних" осередків не слід робити більше восьми. Номінали базових резисторів тут однакові і становить 1 кОм. Номінал буде залежати від коефіцієнта посилення транзисторів, при використанні КТ315 слід теж використовувати резистори на 1 кОм.

Як діодів VD1, VD2 бажано використовувати діоди Шотткі, так як вони мають менше падіння напруги, проте все працює навіть при використанні поширеного 1N4001. Один з них (VD1 або VD2) можна виключити, якщо індикація буде занадто зашкалювати.
Всі інші діоди (VD3 - VD8) це ті ж самі 1N4001, але можна спробувати використовувати будь-які наявні під рукою.

Конденсатор С2 - електролітичний, його оптимальна ємність від 10 до 22 мкФ, він на частки секунди затримує згасання світлодіодів.

Номінал резисторів R13 І R14 залежить від споживаного світлодіодами струму, і буде лежати в межах від 300 до 680 Ом, але номінал резистора R13 може бути змінений в залежності від напруги живлення або при недостатній яскравості світлодіодного шкали. Замість нього можна припаяти підлаштування резистор і добитися бажаної яскравості.

На платі є перемикач, який включає якийсь "турбо режим" і пропускає струм в обхід резистора R13, внаслідок чого збільшується яскравість шкали. Я його використовую при харчуванні від батарейки типу крона, коли вона підсаджується і шкала світлодіодів тьмяніє. На схемі перемикач не вказано, тому що він не обов'язковий.

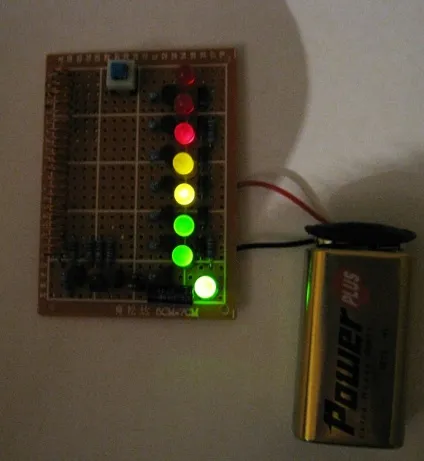

Після подачі живлення світлодіод HL8 починає горіти відразу і просто вказує на те, що пристрій включено.

Харчується схема напругою від 5 до 9 Вольт.

Далі можна виготовити для нього корпус, наприклад з прозорого пластика, а в якості підстави можна використовувати фольгований текстоліт. Підключивши антену до металізації плати, можливо вдасться підвищити чутливість цього індикатора високочастотних випромінювань.

До речі, на випромінювання мікрохвильовки він теж реагує.

список радіоелементів

Ну, дивіться, на схемі антена з'єднана з R1, R2 і базою VT1. на розведенні ж з базою VT1 з'єднаний резистор R1, який на схемі підключений з конденсатору C1, хоча на розводці немає. або я що плутаю? Попутно хотів попросити допомоги - не запрацювала схема. ніби все добре, але. при передачі радіостанції поруч на частоті 433 МГц на мить спалахує вся лінійка світлодіодів і все. на сигнал мобілки не реагує. як перевірити можна? Або опис принципу. може вся справа в КТ3102ЕМ. Може в буквах ЕМ? Там така дивовижна кольорова маркування: Бордо зверху і зелен. Збоку. виходить 3102А

По-перше перевірте розташування висновків (прикріпив)
По-друге дивіться прикріплений файл "трасування" і питання відпаде.
По-третє "дивовижна кольорова маркування" мене одного разу здорово підвела, з тих пір я все такі транзистори викидаю і вірю тільки буквено-цифровий маркування. До речі навіть на 3102А має працювати. Просто КТ3102ЕМ має найбільший коефіцієнт, а значить і чутливість.

Перевірити працездатність пристрою дуже просто: доторкнутися до антени або бази VT1 ​​і засвітиться вся шкала світлодіодів.

Дивлюся трасування і не можу зрозуміти - база VT1 на ній підключена тільки до R1, а на схемі до R1, R2 і антени
Конденсатор С1 на трасуванні - до R2 і колектора VT1. а на схемі ще й до R1.
зи. знайшов транзистор з буквеної маркуванням КТ3102ЕМ. заміню.
Замінив, результат той же. де можна так косячіть? І чомусь весь час горить верхній світлодіод. зі зменшенням напруги живлення - меркне

Відчуваю себе ніяково. Дійсно помилився. А перевіряв в поспіху під час роботи. Альтіум проект виправлю пізніше, а поки прикріпив файл (червоним кольором виправив). Якщо Ви вже упустили плату то ножем можна виправити, там небагато.
Дякую за уважність!

А можна трохи пояснити як працює підсилювач? А то я трохи чайник.
Я розумію, що це каскадом розганяється ток до необхідного, щоб VT3 відкрився досить для світіння світлодіодів, але в деталях гублюся

Привіт, приєднуюся до попередньої прохання, будьте ласкаві, поясніть будь ласка початківцям принцип роботи підсилювача детальніше. Дуже хочеться розібратися, але також плутаюся в припущеннях.

Я Відпаяв шкалу і шляхом експериментів встановив, що підсилювач реагує на дотик до антени. А ось на мобілку не реагує. Може інший транзистор варто спробувати. або у мене все браковані.

Зібрав схему, спочатку індикації випробував подачею слабкого напруги на вхід загального проводу до баз ланцюгів вихідних транзисторів сходами все світлодіоди заробили. Після чого зібрав підсилювач сигналу, все запрацювало як в демофільме але потім вийшов з ладу VT-2 через що став світиться HL-1 (тому що виявився відкритим VT-3) він у мене червоного кольору я його замінив, після заміни знову вийшов з ладу. Може хто підкаже в чому причина?

Перевір правильність резистора R4, може помилка за номіналом. А транзистор який? Швидше за все просто шлюб.

Деталі високої якості ставляться в промислову апаратуру, першого і другого як мені відомо застосовуються для ремонту ну решта йде на загальний ринок з відхиленням параметрів від норми. Опору виготовлялися в Тайвані. Спасибі за підказку.

Після заміни деталей (резистор 1М) і внесенням Д Шотки система запрацювала. Реагує на стільниковий до 25 см і дуже чутливий. Для демонстрациі випромінювання ідеальна річ

Підкажіть, якщо цей індикатор піднести до передавача, скажімо, на 433МГц, а на вихідний каскад сісти осциллографом, що я там побачу, частоту 433МГц або детектувати сигнал передавача?

Якщо я правильно зрозумів, осцилограф підключиться на емітер VT3 або після діода?
Ніякої частоти вже там не буде, там буде присутній напруга, пропорційне потужності передавача (ну або відстані від нього).
Чим більше ЕМ випромінювання, тим сильніше відкриється VT3.

Я зібрав за спрощеною схемою з вашого поста в відповідь на пост dru, там немає ні діода, ні конденсатора. А як я можу отримати сигнал з частотою передавача? Необхідно заміряти частоту, але корпус передавача заклеєний, зовнішньої антени немає, схеми з контурами, як я розумію, також не підходять, може порадите який-небудь простенький приймач на широкий діапазон?

Зібрав, але у мене не запрацювало, постійно горить перший світлодіод. Реагує тільки на дотик рукою до антени, реакції більше ні на що немає. У схемі змінив тільки номінали R1, R2 і R4 соответсвенно на 540К, 270к і 540К. У них проблема або куди дивитися?

Підкажіть, як краще регулювати чутливість цього індикатора? Хотів вивести змінний резистор або поставити енкодер. Підкажіть, як краще підключити?
