ІК фото-светосинхронизатора для лампи-спалахи своїми руками

У цій статті Ви знайдете опис простого високочутливого фото-синхронізатора для лампи-спалахи та методику його налаштування. Цей фото-аксесуар може стати в нагоді при організації домашньої фотостудії або для зйомки на виїзді, коли потрібно використовувати додаткове освітлення.

Найцікавіші ролики на Youtube

В даний час більшість ламп-спалахів, що випускаються промисловістю, вже оснащено системою інфрачервоної синхронізації. Правда, дуже часто такі системи мають низьку чутливість, але, тим не менш, вони цілком працездатні.

Поряд з цим, у багатьох фотолюбителів могли зберегтися морально застарілі лампи-спалахи, які не мають вбудованого ІК-тригера. Ці лампи-спалахи, будучи доповненням системою светосінхронізаціі, цілком могли б стати основою для аматорської бюджетної фотостудії.

З урахуванням же зростання чутливості ( "робочих" значень ISO) сучасних цифрових камер, такий імпульсний світло цілком може конкурувати навіть з пятісотджоулевимі моноблоками.

Я в своїй практиці постійно використовую чотири трохи допрацьовані радянські фото-спалаху. Дві з них - «Луч-М1» і дві - «FIL-107». Спалахи оснащені светоловушки, зібраними за наведеною нижче схемою.

Пропоновані вашій увазі схеми свтоловушек можуть працювати навіть тоді, коли на фотоприймач падають прямі сонячні промені. А надійність спрацьовування тригерів, завдяки високій чутливості, можна порівняти з надійністю найдорожчих професійних радіо-синхронізаторів і набагато вище, ніж у бюджетних.

Ідея створення цієї схеми належить Василю Верютін.

Нижче наведено дві схеми ІК-тригерів, розраховані на застосування в лампах спалахах з високим і низьким напругою на синхроконтакт. Для обох схем була розроблена одна універсальна Друкована Плата (ПП).

Ці фото-синхронізатори мають тільки один істотний недолік, вони спрацьовують від будь-яких світлових імпульсів. Тому, там, де імпульсним світлом користується відразу кілька фотографів, їх краще не застосовувати.

Електрична схема високовольтного светосинхронизатора

Даний ІК-синхронізатор розрахований на роботу зі спалахами, у яких до синхроконтакт підводиться порівняно висока напруга 150-500 Вольт. Синхронізація здійснюється по першій спалаху, тому, якщо фотокамера використовує оцінний імпульс, службові імпульси, захист від червоних очей або імпульси для підсвічування автофокусу, то синхронізація працювати не буде.

VT1, VT2 = BC557C

У черговому режимі транзистор VT1 відкритий рівно настільки, щоб злегка замкнути транзистор VT2. Коли ІК імпульс потрапляє в фотодіод VD1, транзистор VT1 закривається і відкриває транзистор VT2. Далі, транзистор VT2 відмикає VT3, а той, у свою чергу тиристор VS1. Тиристор VS1 замикає ланцюг синхроконтакт лампи-спалаху.

Харчується схема від струму, що виникає з синхроконтакт лампи спалаху. Баластний резистор R2 переводить напруга, а конденсатор C3 його фільтрує.

Щоб застосувати цю схему для управління лампою спалахом, на синхроконтакт якої низька напруга (3-30 Вольт), досить зменшити номінал резистора R2 до 100-150 кОм. Але, можна і дещо спростити конструкцію, видаливши дорогий тиристор. Цим ми і займемося в наступному параграфі.

Електрична схема низьковольтного светосинхронизатора

без тиристора

Схема низьковольтного светосинхронизатора відрізняється від високовольтного тим, що номінал баластного резистора зменшений з 22МОм до 150кОм і зі схеми знаходиться на відстані тиристор VS1.

VT1, VT2 = BC557C

Ця светоловушка працює так само, як і попередня, за винятком того, що ланцюг синхроконтакт, замість дорогого тиристора, замикає транзистор VT3.

Друкована плата

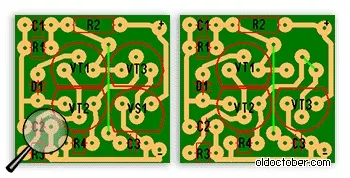

Вид на ПП з боку розташування радіодеталей.

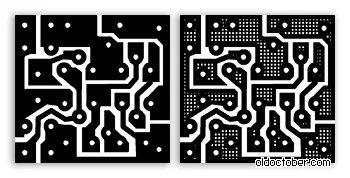

Обидва ІК-синхронізатора можна зібрати на одній і тій же ПП розміром 15х15мм. На зображенні показано розташування радіодеталей і доріжок.

Якщо зібрати цю светоловушки на SMD елементах, то розмір ПП можна буде зменшити ще рази в два.

Конструкція, деталі, цокольовка

(Терморегулятори) тиристорів і транзисторів.

При складанні ПП були застосовані найдрібніші вивідні радіодеталі.

Транзистори можна застосувати будь-які, головне, щоб вони мали мінімальну витік (IКБО ≤ 20nA) і коефіцієнт посилення h21Е ≥ 400.

Цокольовка транзисторів і тиристорів, застосований в схемі

BC557C
КТ3107К
BC547C
КТ3102D

BT169D
MCR100-8 (6)
MCR100-8 (6)
ML408

Регулювання чутливості синхронізатора

Для регулювання чутливості светосинхронизатора потрібно тимчасово замінити резистор R4 * потенціометром опором 220кОм (або близько того) з обмежувальним резистором в кілька кіло.

Для формування інфрачервоного імпульсу можна використовувати пульт дистанційного керування від телевізора.

Звичайно, для запуску светоловушек, можна застосувати якою-небудь лампу-спалах або IR-трансмітер, але отримати при цьому стабільну величину ІК імпульсу буде складно.

Більшість світло- і фотодіодів оснащено вбудованою лінзою, яка визначає тілесні кути огляду і джерела, і приймача. Щоб мінімізувати помилку при налаштуванні, краще застосувати який-небудь розсіювач світла, наприклад, брусок поролону клиноподібної форми.

Змінюючи товщину поролону між випромінювачем і датчиком, можна легко встановити необхідну величину імпульсу, а підлаштовуючи опір потенціометра, привести чутливість всіх наявних светоловушек до єдиного рівня.

Під час налаштування, потрібно мати на увазі, що деякі електроприлади можуть створювати перешкоди. Наприклад, монітор з люмінесцентним підсвічуванням, в режимі обмеження яскравості, генерує сильні імпульсні перешкоди в ІК спектрі, так як його лампи підсвічування живляться від перетворювача з ШІМ.

Установка светоловушки в лампу-спалах або корпус

Якщо всередині корпусу лампи спалаху достатньо місця, то светосинхронизатора можна встановити прямо в нього. На зображенні приклад установки синхронізаторів в лампи-спалахи «Луч-М1» і «FIL-107».

На щастя, в цих імпульсних освітлювачах вже було передбачено місце для розміщення фотоприймачів, хоча і повністю непрацездатних.

Якщо вільного місця в корпусі лампи-спалаху недостатньо, то светоловушки можна помістити в окремий корпус. Найкраще використовувати сталевий корпус, який буде служити і екраном, що захищає схему від електромагнітних завад. Тоді чутливість тригера можна буде значно підвищити. В якості матюкала підійде жесть від консервних Бангкок. Добре паяются банки від згущеного молока.

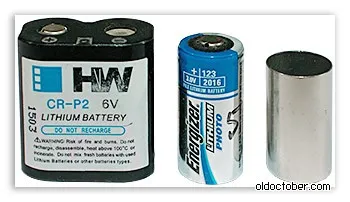

Можна зібрати сінхроніатор і в корпусі від використаних батарейок типу CR123A або CR-P2.

Тільки видаляти вміст літієвих батарей потрібно на відкритому повітрі, так як воно токсично.

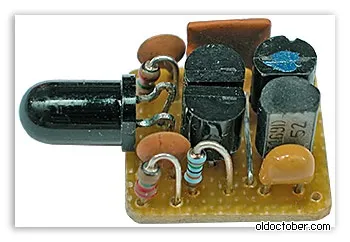

На зображенні вид деталей і вузлів, підготовлених для збірки светоловушки. В якості передньої стінки підібрана шайба відповідного розміру. Для з'єднання ІЧ-тригера з лампою-спалахом вибрано гніздо типу тюльпан (RCA). Гнізда і штекери цього типу коштують недорого, але по міцності і надійності контакту значно перевершують роз'єми типу Джек 3,5 мм китайського виробництва.

А це вже синхронізатор в зібраному вигляді з виделкою тюльпан (RCA) в комплекті.

Якщо обтягнути корпус чорної термоусадочної трубкою, то він стане більш «фотогенічним».

Додаткові матеріали

В архіві дві картинки. Одна картинка - звичайне зображення ПП.
