Хвіртка з профілю своїми руками доступна за складністю будь-якому домашньому майстрові. Найпростіший варіант з рами, звареної з використанням фігурного металопрокату (куточків, труби квадратного або прямокутного перерізу) при наявності необхідних інструментів, матеріалів і мінімальних навичок роботи з металом робиться за кілька днів неспішної роботи. За такою ж технологією можна зробити ворота з металопрофілю своїми руками.

Варіант складніше (виконаний з зварних металевих гнутих прутів різного перетину) зажадає більше сил і спеціалізованого устаткування, але і виглядає більш представницьким. Ворота і хвіртки з металопрофілю, виполненния за технологією Металкрафт, дуже нагадують ковані старовинні вироби, але набагато простіше у виготовленні.

Потім до конструкци прикріплюють непрозорий екран (зроблений зазвичай з профнастилу) для виключення просматривания ділянки і як фон для кованої решітки.

Така хвіртка з металопрофілю непогано захищає вашу особисту територію, стійка до атмосферних впливів.

Як екран можна використовувати і щось інше (дерев'яні бруси, наприклад), але ця конструкція буде вже складніше у виготовленні і обробці деталей. Забарвлення і лакування дерев'яних деталей так, щоб вони служили довго - тема для окремої статті. Так що підемо по простому шляху і обійдемося профнастилом.

Ще простіше шлях замовити хвіртку з металопрофілю з установкою у професіоналів. У них виготовлення хвірток з металопрофілю відпрацьований до дрібниць і займе лічені години. Однак така «простота» обійдеться для двометрової конструкції в два з гаком мільйона рублів. Так що вже краще хвіртка з металопрофілю своїми руками - дешевше вийде.

Що вдає із себе профнастил

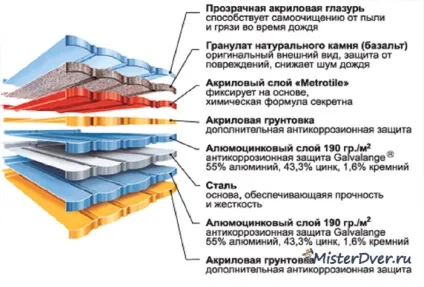

Це штампований металевий лист, якому надано профилированная форма. Від висоти і форми хвилі залежить жорсткість конструкції і область застосування матеріалу. Для виготовлення вертикальних конструкцій призначений профнастил марок С-8, С-10, С-20 (літера «С» в марці розшифровується, як «стіновий»). А цифра позначає висоту хвилі в міліметрах (чим вона більша, тим жорсткіше і міцніше матеріал).

Від корозії профнастил захищають шаром цинку (оцинкований). Також випускається матеріал, додатково покритий шаром полімерної фарби. Такий профнастил дорожче, але і краще протистоїть корозії. Втім, оцинкований профлист, можна забарвити і самому (наприклад, спеціальної порошковою фарбою).

Профільований лист порівняно легкий (один квадратний метр важить близько п'яти кілограм) і тому його легко монтувати за допомогою спеціальних саморізів. Нарізати матеріал можна звичайними ножицями по металу. А ось «болгарку» для цього використовувати не варто - на краях розрізу обгорає фарба. Тому в цих місцях матеріал швидко почне іржавіти.

планування конструкції

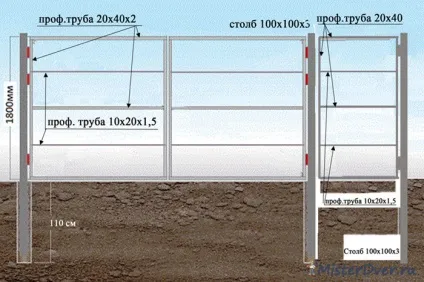

Перед початком малювання креслення слід врахувати наступні нюанси:

Профільований лист поставляється листами з шириною трохи більше метра (може злегка відрізнятися у різних виробників)

Довжину листа можна замовити будь-яку, при цьому вам ще й торці фарбою покриють. Так що постарайтеся розрахувати конструкцію точніше, щоб обійтися без зайвої різання і не втратити додаткового захисту від корозії.

Для каркаса досить використовувати металеву трубу квадратного перетину шириною в 20-25 міліметрів. Для зміцнення рами конструкції потрібні також додаткові ребра жорсткості (їх можна зробити з профілю розміром поменше). Бажано розташувати їх настільки часто, щоб навіть після зриву профнастилу через хвіртку було важко пролізти (краще бути готовим до всього, бо профільований лист взагалі-то легко прорубується звичайним сокирою). Хвіртка з металопрофілю з замком повинна навіть з зірваним екраном перегороджувати дорогу зловмисникам.

Заздалегідь слід передбачити поздовжню поперечку у хвіртці, яка буде служити опорою для замку. Бажано заздалегідь запастися металевою пластиною, до якої буде кріпитися дверний замок (якщо він не вузькопрофільний).

Для опорних стовпів металопрофіль краще підібрати квадратного або прямокутного перетину (його простіше обробляти, ніж круглий) шириною від 60 міліметрів (популярний розмір металопрофілю 60 × 60, 60 × 80, 80 × 80). Не забудьте передбачити для кожної опори додатковий метр для бетонування в землі.

Висота хвіртки (як і забору) повинна бути не вище 220 сантиметрів

Після малювання креслення можна буде підрахувати кількість матеріалу, необхідного для виготовлення конструкції. Не забудьте також включити в список спеціальний виразний замок і ручку, пару петель, і спеціальні саморізи - при проектуванні хвіртки з металопрофілю про такі дрібниці часто забувають.

Інструменти і матеріали, необхідні для роботи

Болгарка - для нарізки і очищення труб з набором дисків і щіткою по металу;
Штук вісім-десять струбцин
Зварювальний апарат;
шуруповерт;
Дриль з набором свердел і Борфреза
Будівельний висок, рівень, косинці і рулетка;
Штикова лопата з заточеним лезом, гладким держаком і поперечиною на кінці
Напилки по металу
Ножиці по металу (опціонально)

інструмент для монтажу

Витратні матеріали та фурнітура:

Готовий бетон або особисто виготовлена цементно-піщана суміш;
Бітумна мастика;
Залишки руберойду або міцний целофан;
Грунтовка по металу з антикорозійними властивостями;
Фарба по металу (емаль для захисту від корозії)
Лист OSB товщиною не менше сантиметра або лист товстої фанери
Дверний замок, розрахований на установку в металевий профіль. Бажано зі вставкою, розрахованої на управління з одного боку без використання ключа (важелем)

Деякі виробники профільованого листа пропонують фарбу в балончику такого ж відтінку, як і обраний вами матеріал - дуже зручно для підфарбовування готової хвіртки після закінчення складання.

Установка опорних стовпів

Відрізаємо від смуги прокату заготовки відповідно до розмірів креслення (якщо це не зробили продавці)
Зачищаємо заготовки від окалини та іржі, покриваємо грунтовкою. відставляємо сохнути
Копаємо ями під стовпи. Глибина повинна бути метр і більше, ширина - на 20-30 сантиметрів більше діаметра труби. Готову яму вистилає залишками руберойду або вистилає поліетиленовою плівкою для гідроізоляції. На дно насипаємо шар щебеню.
Встановлюємо опорні стовпи (просто встановити металопрофіль в яму буде помилкою, бажано попередньо кінець труби обмазати бітумною мастикою), вирівнюємо їх за допомогою рівня і схилу. Заливаємо яму бетоном.

Установка опорних стовпів

Через тиждень можна буде навішувати хвіртку. Але її потрібно ще зробити.

Підготовка стовпів до навішування

Якщо паркан з опорними стовпами у вас вже є і потрібно підготувати їх до навішування хвіртки з металопрофілю, то порядок роботи визначається матеріалом стовпів:

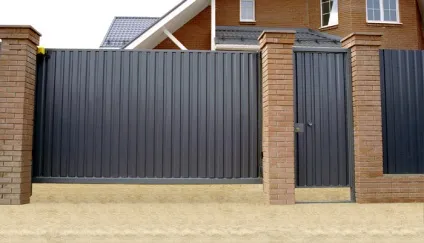

У цегляні стовпи при їх зведенні зазвичай вмуровують сталеві пластини зі штирями (так звані заставні деталі). Найпростіше приварити петлі відразу до них. Іноді для міцності до закладних деталей спочатку приварюють відрізок профілю, а вже до нього - петлі для хвіртки
У бетонних стовпах (або цегельних, зведених без заставних деталей) доведеться висвердлити отвори, в які забиваються зазубрені металеві штирі. А вже до них приварюється відрізок профілю для монтажу петель і хвіртки. Можна обійтися і без ударних робіт кувалдою, скориставшись сучасними анкерними болтами

збираємо каркас

Нарізаємо болгаркою відрізки з труби квадратного перетину згідно з кресленням
На плоску поверхні кладемо припасений лист OSB, і вже на ньому розкладаємо частини майбутньої хвіртки.
Фіксуємо всі частини струбцинами, домагаючись паралельності і прямих кутів за допомогою косинця. Струбцини краще розташовувати ближче до місця зварювання (але не занадто!) Для кращої фіксації. Таке нехитре пристрій дозволити точно підігнати всі деталі конструкції.
З'єднуємо всі деталі зварюванням. До готової рамі приварюють гаражні петлі. пластину для замку і ручку для відкривання (опціонально). Чи не знімаємо струбцини до повного охолодження всіх швів.
На хвіртку встановлюються частини петель без штиря. Бажано просвердлити в хвіртці отвори і прихопити петлі до профілю саморізами - так буде зручніше варити.
Вирізаємо в профілі проріз для замка (довгі пропили - за допомогою болгарки, короткі - за допомогою висвердлювання ряду отворів.) І отвори для ручок і ключа (Борфреза по металу). Обробляємо отвори напилками для зняття гострих задирок. Заодно непогано б на продолную поперечину хвіртки приварити звичайний засув для підвищення надійності закривання хвіртки зсередини.
Зачищаємо зварні шви за допомогою болгарки, оснащеної полірувальним кругом.
Фарбуємо раму емаллю для захисту від іржі

Установка - петель, профнастилу, замку і хвіртки

Вкладаємо в петлі деталі зі штирями і прикладаємо раму до опорного стовпа. Намічаємо олівцем місця для отворів. Висвердлюємо отвори і прихоплює петлі саморізами. Потім приварюють деталь до стовпа. Зачищаємо місце зварювання і покриваємо грунтовкою. Перевіряємо, як рама ходить на петлях.
Висвердлюємо (або пробиваємо шилом) отвори в підготовленому аркуші профнастилу. Намічаємо отвори в хвіртці, приклавши готову деталь до рами. Висвердлюємо отвори. Кольоровими саморізами (в тон профільованому листу) з гумовими ущільнювачами прикріплюємо лист до рами навхрест (верхній правий - нижній лівий кути, потім навпаки). Після укручуємо саморізи в усі залишилися отвори.
Вішаємо готову хвіртку на дверні петлі. Вирізаємо в профнастилі отвір для дверної ручки. Монтуємо дверний замок, встановлюємо ручки. Намічаємо місце на дверному стовпі для вирізу під запор замку. Вирізаємо його (використовуючи болгарку і дриль) і зачищаємо пропив. Перевіряємо закривання-відкривання.

Бажано всю конструкцію ще раз пофарбувати кольоровою емаллю, підібраною в тон профільованому листу, для кращої опірності атмосферних опадів.

Хвіртки для будинку своїми руками, акуратно виготовлені за наведеною інструкції, прослужать довгі роки. Потрібно тільки не забувати доглядати за самоделкой (підфарбовувати час від часу для захисту від іржі).
