Хвіртка для забору з профнастилу своїми руками фото і інструкція

Профлист - в істину універсальний будівельний матеріал. Ми вже розповіли про багатьох його якостях, щодо застосування в сфері створення покрівель. Тепер же, вважаємо за потрібне висвітлити ще одну сферу використання металопрофілю - виготовлення хвіртки з профнастилу своїми руками.

Мінімальний набір інструментів

• Болгарка. В якості насадки - круг по металу.
• Сварочник. Для непрофесіонала відмінне рішення - інверторний апарат на 160-200 А.
• Чертілка. Щоб металоконструкція вийшла ладно, геометрично правильної і функціональної, вона спочатку повинна бути добре розмічена, а потім розрізана на потрібні елементи. У такій роботі потрібно використовувати чертилку - лінії вийдуть чіткими і зрозумілими, тоді як олівець лягає нерівно, та ще й стирається.
• Шуруповерт. Саме з його допомогою матеріал буде фіксуватися на саморізи.
• Садовий бур. Діаметр - 20-30 см. Таку вузьку яму вручну лопатою викопати вкрай важко, а для більш широких отворів потрібно більше піску, щебеню, цементу. Одним словом, це невигідно.
• Лом. Щебінь в процесі установки несучих стовпчиків доведеться утрамбовувати.
• Бетономішалка. Це за бажанням, адже обсяги замішування розчину відносно невеликі. Можна це зробити за кілька раз в відрі, використовуючи дриль або перфоратор зі спеціальною насадкою - будівельним міксером.
• Рулетка.
• Лінійка.
• Косинець.

Якими повинні бути розміри хвіртки?

Кінцеве ж, рекомендації щодо габаритів такий частини огорожі, як хвіртка є відносними. Все залежить від форми, стилістики воріт і огорожі.

Але, якщо керуватися загальноприйнятими принципами, то технічні параметри будуть наступними:

• Ширина - оптимально 1 метр. Якщо зробити менше, то неминуче виникнуть проблеми з проносом габаритних речей. Звичайно, можна відкрити ворота, але це додаткові витрати часу. Одним словом, хвіртка вже 1 метра - це незручно.
• Висота - довільна. За логікою повинна співвідноситься з висотою огорожі, він в свою чергу згідно з нормативами СНіП, не повинен бути вище 220 см.
• Глибина ями для стовпів. Як правило, вона дорівнює 1 м.

Порада! Відносно варіанту поглиблення під монтаж стовпів існують такі правила: якщо грунт важкий, то досить 70 см, в рухливих грунтах потрібен, як раз 1 м. Знову ж дно ями повинно знаходитися нижче точки промерзання.

Перш, ніж приступати до пристрою хвіртки: важливі нюанси

• На висоті 90 см потроюється ручка і замок. Зсув вниз-вгору для зручності користування допускається.
• Відступивши від нижнього краю і верху каліточного полотна по 25 см привариваются навіси.

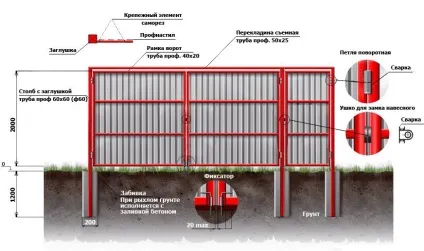

• Відмінний формат стовпів під хвіртку - елементи з профтруби. Перетин може бути 60 х 60 мм або 80 х 80 мм. На практиці зустрічається виробництво каркаса хвірток з профтруби перетином 40 х 20 мм, проте конструкція буде більш жорсткою і стійкою при використанні матеріалу 40 х 40 мм. До того ж, в цьому випадку без особливих зусиль буде врізаний вузькопрофільний замок.

Важливо! Навіть, якщо ви буде виготовлятися хвіртка для забору з профнастилу своїми руками дуже простої конструкції, попередньо повинен бути розроблений проект. Нехай це буде ескіз «від руки», однак з чітко визначеними розмірами і зазначенням додаткових конструкційних елементів.

Виготовлення / монтаж хвіртки: 3 кроки

Крок # 1 Опорні стійки

• Як було зазначено вище, для влаштування опор можуть використовуватися металеві труби. Як інші варіанти розглядаються кам'яні або цегляні конструкції.
• В процесі пристрою, при будь-якому інженерному виборі, варто уважно стежити за дотриманням строго вертикального положення. В іншому випадку неминучий перекіс хвіртки, а значить і функціональність готового виробу.
• Щоб при експлуатації хвіртки стійки не просідали, правильним буде пристрій фундаменту (глибина від 0,7 м). В яму вертикально встановлюється стійка, потім заливається розчин - дрібний щебінь + пісок + цемент. Період повного застигання, коли вже можна буде приступити до подальшого монтажу - 10 днів.

Порада! Встановити опорні стійки абсолютно вертикально, як того вимагає технологія, можна, якщо між ними вгорі приварити металевий прут / тонку трубу для жорсткої фіксації.

Крок # 2 Каркас

• Для каркаса використовується труба. Щоб її «розкроїти» на потрібні деталі потрібно болгарка і зварювальний апарат.
• Якщо труба не нова, то перед початком робіт з неї видаляється окалина, іржа або інші дефекти. Виконується це за допомогою металевої щітки-насадки на болгарку.
• Очищена труба спочатку обезжиривается розчинником, а потім грунтується антикорозійним складом.
• На трубі відзначаються розміри заготовок.
• За мітках виконується нарізка, причому зріз повинен виконуватися під кутом 45 градусів. Ця фаска дозволить виконати більш якісний зварний шов. Він, після декоративного оформлення готового виробу, буде практично непомітним.
• Отже, після розмітки і нарізки у нас вийшло дві поздовжніх деталі по 1,75 м і дві поперечних - по 1,0 метру. Спочатку вони точково зварюються прихватками з кроком 20-30 м. При цьому необхідно контролювати, щоб всі елементи, в тому числі і центральна поперечна труба, був відносно один одного строго перпендикулярні.

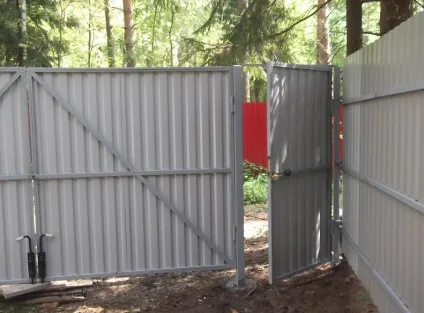

• При бажанні міцність каркаса можна посилити за рахунок прокладки діагональних деталей. Як варіант збільшення міцності параметрів можна досягти за рахунок виконання всередині основної рами додаткового каркаса з тієї ж самої труби. Щоб в процесі виготовлення жорсткої основи хвіртки від перегріву при зварюванні не було спотворення каркаса, прихватки потрібно виконувати в шаховому порядку.
• Коли каркас готовий, проводиться установка додаткових деталей - ручки, пластин для монтажу замка (за потребою), навісів.

Важливо! Габаритна великовагова конструкція хвіртки - це не тільки висока міцність, але і швидкий знос замку і петель. Якщо передбачається, що об'єкт в висоту буде більше 2 метрів, то у верхній частині каркаса рекомендується пристрій вставки з поперечиною. Така конфігурація дозволить знизити навантаження на опори.

Крок # 3 Хвіртка

Ну, а тепер безпосередню відповідь про те, як зробити хвіртку з профнастилу своїми руками.

• По завершенні збирання, ретельно зачищаються всі зварювальні шви, потім місця з'єднань розкриваються антикорозійним складом. Каркас забарвлюється.
• За допомогою саморізів або заклепок, заздалегідь підготовлений за розмірами лист профнастилу кріпиться до каркасу.
• Крок розташування кріпильних елементів - на розсуд Домобудівник. Це може бути в кожну хвилю, а можна через одну. А ось до поперечної перемичці обов'язково прикріплюється в кожну хвилю.
• Безпосередня установка хвіртки виконується або завдяки звичайним залізним петель, або модним останнім часом полімерним завісам.
• Якщо стійки-опори - це залізні стовпи, то завіси способом зварювання кріпляться просто до них. Якщо ж в майбутньої конструкції планується пристрій стійок з натурального каменю або того ж цегли, то до них попередньо закріплюється труба, яка в свою чергу кріпиться дюбелями або анкерами.
• Готова хвіртка навішується на своє місце і перевіряється її функціональність, а також робота замку.
• З «виворітного» боку з куточка приварюється обмежувач. Це не визначить напрямок відкривання хвіртки.
• За допомогою поворотних планок прикриваються зазори межу стійками і полотном.
• Всі робочі елементи, крім полотна ще раз обезжирюються і покриваються антикорозійною ґрунтовкою.

Увага! Ще на етапі планування потрібно врахувати той факт, що від полотна хвіртки до наземного покриття двору має бути відстань не менш 1 метра. Цей робочий зазор дозволить нормально користуватися хвірткою навіть при снігових заметах і криги в зимовий період.

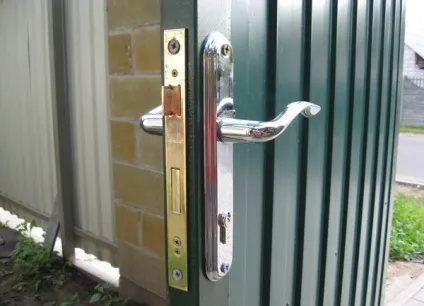

монтаж замка

За великим рахунком в хвіртку вставляється будь-який замок, призначений для зовнішніх дверей. Головне, щоб його внутрішня начинка не боялася корозії. Зловживати масивністю не варто - це ж не секційні гаражні ворота. На думку професіоналів, відмінним рішенням буде використання спеціальних вузькопрофільних замком, монтаж яких не викликає ускладнень практично ні у кого.

Алгоритм установки замку наступний

• Розмітка прорізи сумірною величиною корпусу замку, отвори для сердечника, ручки, саморізів.
• Отвори круглої форми спочатку висвердлюють, а потім доводяться шарошкой.
• Проріз під корпус виконується так: 2 вертикальних прорізу + 1 діагональний. Сталеві трикутники відгинаються і відрізаються. Для доведення країв використовується напилок.
• Для швидкої і точної розмітки розташування відповідної частини замку, ригель намазується зубною пастою. Виконується закривання відкривання. На стовпі залишиться відбиток, який і вкаже місце розташування паза.
• Установка накладок виконується після обшивки каркаса профнастилом.
