Харчування світлодіодних стрічок

У той час, як китайці пропонують за цікавими цінами світлодіодні стрічки (150-200 рублів за 5 метрів), стає привабливим застосування їх в освітленні. Це може бути підсвічування робочого місця, шафи або комори. Одна така стрічка містить 300-600 світлодіодів і має клейку основу.

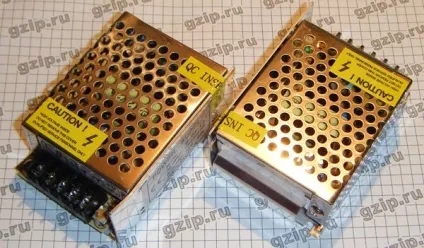

Для харчування цих стрічок ті ж китайці пропонують спеціальні блоки живлення, які коштують дорожче стрічок. Видає такий блок покладені для стрічок 12 вольт.

Ціна залежить від потужності: чим потужніший, тим дорожче. Найдешевші моделі виконані в корпусі-вилці і видають, як заявлено, до двох ампер струму.

У той же час, у багатьох радіоаматорів є деяка кількість різних блоків живлення - від ноутбуків та іншої електроніки. Видають вони, як правило, від 9 до 24 вольт, а на потрібні 12 зустрічаються дуже рідко. У цій статті ми розповімо, як переробити такий блок живлення під потрібне нам напругу.

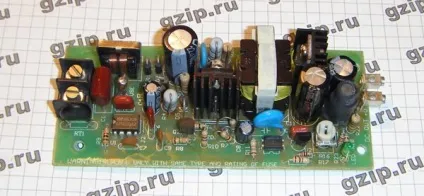

Отже, приклад перший. Маємо імпульсний блок живлення на UTC3842 невідомими пристроями. Він видає п'ять вольт. Підлаштування резистором напруга можна регулювати на 1 вольт туди-сюди. Ідеальний варіант для живлення цифрових пристроїв на ТТЛ мікросхемах. Але як же пристосувати його для харчування світлодіодної стрічки? Можна замінити змінний резистор на інший, але при вихідній напрузі вище 8 вольт блок живлення йде в захист. Розберемо, чому так виходить.

Імпульсний трансформатор цього блоку живлення має три обмотки:

мережева
обмотка харчування мікросхеми-контролера - 12 витків
вихідна - 4 витка

Блок живлення є обратноходового. Підвищуючи напругу на виході за рахунок ШІМ, ми також підвищуємо напруга живлення мікросхеми контролера UTC3842. Коли воно перевищує 30 вольт, мікросхема відключається. Тому є два варіанти:

зменшити кількість витків обмотки харчування мікросхеми-контролера
збільшити кількість витків вихідний обмотки

Ми спробували перший варіант, зменшивши кількість витків обмотки харчування мікросхеми-контролера удвічі - з 12 до 6 (ця обмотка виявилася верхньої). Блок живлення успішно запустився і видав 12 вольт після перерахунку подільника (про це - далі). Однак, цей варіант здався нам не зовсім правильним. Тому ми відновили вихідне кількість витків обмотки харчування мікросхеми контролера і збільшили кількість витків у вихідний обмотці - з 4 до 7, в два дроти діаметром 0.6мм. Зазор в муздрамтеатрі сердечника трансформатора також збільшили, підклавши шматочки малярського скотча. Блок живлення заробив з вихідною напругою 12 вольт. Була підключена світлодіодна стрічка, після півгодини роботи нагрів деталей був незначним.

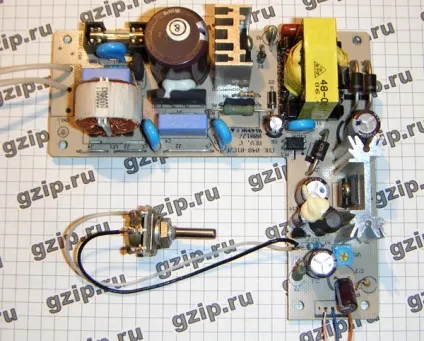

Тепер - про те, як переробити вузол стабілізації напруги. Візьмемо типовий вузол від іншого блоку живлення, виконаного на мікросхемі 5311. Ось фрагмент схеми:

Тут використовується дільник напруги на резисторах R10 і R9-VR1. Напруга з цього дільника управляє TL431, яка, в свою чергу, управляє випромінюють діодом оптрона PC817, фототранзистор якого управляє ШІМ мікросхеми-контролера FA5311. При переробці блоку живлення на іншу напругу, потрібно, перш за все, перерахувати вищевказаний дільник. Щоб отримати меншу напругу, потрібно збільшити нижнє плече дільника. В даному конкретному випадку, при переробці блоку живлення з 24 вольт на 12, досить замінити VR1 підлаштування резистором 10кОм.

Трансформатор цього блоку живлення:

мережева - 44 витка
обмотка харчування мікросхеми FA5311 - 8 витків. через діод з неї знімається напруга зворотного ходу, від чого можуть бути сюрпризи при розширенні діапазону вихідної напруги. для виправлення ситуації необхідно поміняти фазировку і відмотати, залишивши лише 3 витка - це дасть стабільні 20 вольт на прямому ходу.
вихідна на 24 вольта - 15 витків в 2 дроти. Перемотана під 12 вольт: 7 витків 0,6мм в два дроти.

Далі буде.
