Гвинтові палі розрахунок кількості гвинтових паль

• Яку опору вибрати?
  • Вибір потрібного діаметра
  • Вибір потрібної довжини
• Розрахунок необхідної кількості гвинтових паль

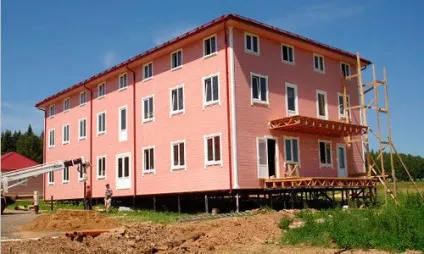

Фундамент з гвинтових паль є не тільки більш дешевої, але і якісною альтернативою звичайному стрічковому фундаменту. Надійність майбутнього фундаменту безпосередньо залежить не тільки від технології монтажу, але і від правильно проведених розрахунків.

На ділянках землі де на глибині в 30-40 см з'являється пісок або глина можна використовувати гвинтові палі довжиною 2,5 метра.

Така операція, як розрахунок необхідної кількості гвинтових паль, передбачає наявність цілого ряду чинників:

• тип ґрунту;
• правильне розміщення опор по периметру майбутньої будівлі;
• глибину, на яку необхідно закручувати стрижні;
• загальна вага конструкції майбутньої будівлі і ін.

Точний розрахунок паль - це запорука успіху всього будівельного процесу. Якщо ви хочете самостійно провести розрахунок необхідної кількості гвинтових стрижнів, їх довжини і діаметру, вам потрібно точно слідувати відповідним інструкцій.

Яку опору вибрати?

Для успішного будівництва дуже важливо правильно вибрати стрижні потрібного діаметру і довжини.

Повернутися до списку

Вибір потрібного діаметра

Залежно від призначення за своїм діаметром гвинтові опори бувають:

Схема гвинтових фундаментів.

• діаметром 57 мм - призначені для установки легких зборів (наприклад, сітка рабиця);
• діаметром 76 мм - для конструювання фундаментів під легкі споруди, туалети, хозблоки, побутівки і т.д. а також для установки дерев'яних парканів і огорож з профлиста. Несуча здатність таких елементів не більше 3 т;
• діаметром 89 мм - для монтажу фундаментів під одноповерхові каркасні будинки, тераси, веранди та інші неважкі прибудови, а також для установки високих і важких зборів. Несуча здатність таких стрижнів не більше 5 т;
• діаметром 108 мм - для конструювання фундаментів під двоповерхові каркасні будинки, а також прибудови до них з колоди, бруса або легкого каменю. Несуча здатність таких паль не більше 7 т.

Повернутися до списку

Вибір потрібної довжини

Розрахунок довжини опор необхідно проводити з урахуванням таких моментів, як щільність грунту і перепад висот на будівельному майданчику. Найлегший спосіб, за допомогою якого можна визначити склад грунту на будівельній ділянці - взяти лопату і викопати ямку на глибину 50 см в найнижчому місці ділянки. Як правило, після 30-40 см грунту з'являється пісок або глина. Це ознака того, що дана ділянка є сприятливим для будівництва. У такому випадку можна використовувати палі довжиною 2,5 м.

Якщо ж під грунтом знаходиться пливун, торф або грунтові води, то без садового бура тут не обійтися.

Схема гвинтових паль з розмірами.

Цей пристрій слід вставити в підготовлену ямку і вкручувати його в землю, періодично витягаючи і струшуючи з шнека землю. Бур потрібно закручувати в землю до тих пір, поки на шнеку не будуть бачити щільні грудочки піску або глини. Після цього необхідно провести розрахунок глибини залягання щільних шарів грунту і вибрати гвинтові опори відповідних характеристик.

Довжина опори багато в чому залежить від перепаду висот на будівельній ділянці. Якщо при довжині майбутньої споруди 6 м перепад висоти становить 1 м, то для монтажу фундаменту будуть використовуватися стрижні 2,5 м для верхнього ряду, 3 м для середнього ряду і 3,5 м для нижнього ряду.

Фахівці радять: при будь-якому перепаді висот більше 50 см, необхідно використовувати палі на 50 см довше розрахунку, тому що при монтажі на нерівному ділянці на нижніх стрижнях може не вистачити близько 30 см.

Повернутися до списку

Розрахунок необхідної кількості гвинтових паль

Перед тим як приступати до будівництва фундаменту, потрібно виконати його розрахунок. Для пальового фундаменту розрахунок зводиться до обчислення кроку паль і їх розміщення на плані фундаменту. Для розрахунку кількості гвинтових паль потрібно підрахувати несучу здатність фундаменту, яка визначається вагою споруди, площею опори фундаменту і грунтом на ділянці.

Вага будівлі включає кілька складових:

Схема будови гвинтовий палі.

1. Вага снігового покриву:

• для севераУкаіни він визначається по навантаженню в 190 кг / кв.м;
• для півдня країни - в 50 кг / кв.м;
• для середньої смуги - в 100 кг / кв.м.

В ході розрахунку слід врахувати, що якщо дах гостра, то навантаження від снігу не враховується.

1. Навантаження від перекриттів визначається матеріалом перекриттів і щільністю використовуваного звукозахисних шару і шару утеплювача. Наприклад, розрахункове навантаження від 1 кв.м перекриття при прольоті в 6 м становитиме:

• цокольне по дерев'яних балках, що має щільність утеплювача 500 кг / куб.м - 250-300 кг / кв.м;
• горищне по дерев'яних балках, що має щільність утеплювача 500 кг / куб.м - 150-200 кг / кв.м;
• горищне по дерев'яних балках, що має щільність утеплювача 200 кг / куб.м - 70-100 кг / кв.м.

1. Навантаження від елементів даху (покрівля, лати, крокви):

• гончарна черепиця - 60-80 кг / кв.м;
• азбоцементні листи - 45-50 кг / кв.м;
• руберойдового покриття - 30-50 кг / кв.м;
• листова сталь - 20-30 кг / кв.м.

1. Експлуатаційна навантаження будинку (обладнання, меблі тощо). Умовно береться рівномірний розподіл навантаження по всій площі:

• для горищного перекриття - 105 кг / кв.м;
• для міжповерхового і цокольного перекриття - 210 кг / кв.м.

1. Навантаження від стін визначається для кожного випадку окремо, виходячи від ваги будівельних і оздоблювальних матеріалів.

Схема вгвинчування гвинтових паль машиною МЗС-13.

При підрахунку ваги будівлі слід брати до уваги можливу перепланування приміщень в майбутньому.

Несуча спроможність опор залежить від типу грунту на ділянці. На Рис.1 приведена несуча здатність однієї палі, яка визначається міцністю ґрунту і діаметром його опорної поверхні.

При підрахунку кількості гвинтових паль слід збільшити розрахункове навантаження на 25-30%, а крок паль під внутрішньої несучою стіною зменшити на 25-30% в порівнянні з зовнішніми стінами.

Як розрахувати необхідну кількість гвинтових паль для двоповерхового будинку 6х8 м з пологим дахом і внутрішньої силової стіною? Будівництво проходить на тугопластичної, глинистому ґрунті (несуча здатність грунту береться 4,5 кг / кв.см).

• площа покрівлі - 50 кв.м;
• площа силових стін - 50 кв.м;
• площа зовнішніх стін - 160 кв.м;
• площа горищного перекриття - 50 кв.м;
• загальна площа перекриттів 1 і 2 поверхів - 100 кв.м;
• загальний периметр фундаменту - 34 кв.м.

• вага покрівлі з азбестоцементними листами (50 кг / кв.м) - 2,5 т;
• вага силових стін (100 кг / кв.м) - 5,0 т;
• вага зовнішніх стін (100 кг / кв.м) - 16,0 т;
• вага горищного перекриття (70 кг / кв.м) - 3,5 т;
• вага перекриттів 1 і 2 поверхи (100 кг / кв.м) - 10 т;
• вага фундаменту (палі і ростверк 80 кг / пог.м) - 3,0 т;
• вага снігового покриву (100 кг / кв.м) - 5,0 т;
• вага експлуатаційного навантаження (обладнання, меблі, люди) - 26,0 т;
• загальна вага будинку - 71,0 т.

Для визначення навантаження збільшуємо загальну вагу на 30%, тому в результаті отримаємо 92,3 т.

За несучої здатності грунту одна гвинтова паля витримує 4,6 т.

Таким чином, необхідна кількість гвинтових паль - 20.

Варто врахувати, що при будівництві на слабких грунтах рекомендується застосовувати дерев'яні перекриття і несучі стіни невеликої ваги. У підрахунку необхідної кількості паль немає нічого складного. Головне - мати план майбутньої споруди і слідувати викладеному порядку розрахунку.
