ГОСТ 2.306-68
Позначення графічних матеріалів і правила їх нанесення на кресленнях
Москва, 1971

1. Цей стандарт встановлює графічні позначення матеріалів в перетинах і на фасадах, а також правила нанесення їх на креслення всіх галузей промисловості і будівництва.
(Змінена редакція, Зм. № 2).

Позначення графічних матеріалів в перетинах

1a. Загальна графічне позначення матеріалів в перетинах незалежно від виду матеріалів повинно відповідати кресленням 1а. (Введено додатково, Змін. № 1).

Креслення 1а. Загальна графічне позначення матеріалів в перетинах.

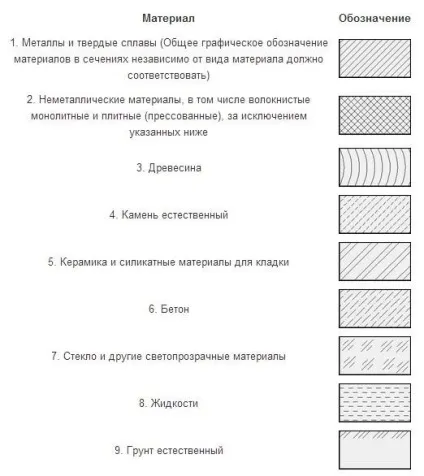

2. Графічні позначення матеріалів в перетинах залежно від виду матеріалів повинні відповідати наведеним в табл. 1.
Допускається застосовувати додаткові позначення матеріалів, не передбачених цим стандартом, пояснюючи їх на кресленні.

Примітки:
1. Композиційні матеріали, що містять метали та неметалеві матеріали, позначають як метали.
2. Графічне позначення п. 3 слід застосовувати, коли немає необхідності вказувати напрямок волокон.
3. Графічне позначення п. 5 слід застосовувати для позначення цегляних виробів (обпалених і необпалених), вогнетривів, будівельної кераміки, електротехнічного фарфору, шлакобетонних блоків і т.п.
(Змінена редакція, Зм. № 1, 2).

3. Встановлюють такі позначення сітки і засипки з будь-якого матеріалу (в перетині), зазначені на кресленні 1.

Креслення 1. Позначення сітки і засипки з будь-якого матеріалу в перетинах.

Позначення графічних матеріалів на видах (фасадах)

4. При виділенні матеріалів і виробів на вигляді (фасаді) графічні позначення їх повинні відповідати зазначеним в табл. 2.

Креслення 2. Позначення матеріалів на вигляді (фасаді). [/ Center]

Примітки:
1. (Виключено, Змін. № 1).
2. Для уточнення різновиди матеріалу, зокрема, матеріалів з однотипним позначенням, графічне позначення слід супроводжувати пояснювальним написом на полі креслення.
3. У спеціальних будівельних конструктивних кресленнях для армування залізобетонних конструкцій повинні застосовуватися позначення по ГОСТ 21.501.
4. Позначення матеріалу на вигляді (фасаді) допускається наносити не повністю, а тільки невеликими ділянками по контуру або плямами всередині контуру.

Правила нанесення штрихування на кресленнях

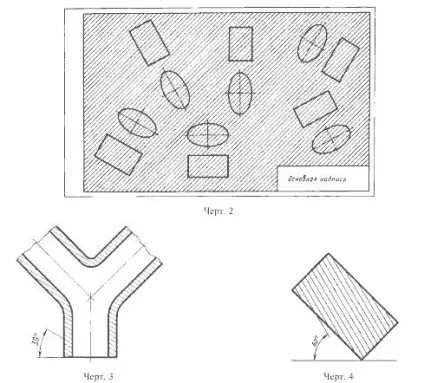

5. Похилі паралельні лінії штрихування повинні проводитися під кутом 45 ° до лінії контуру зображення (рис. 2a) або до його осі (рис. 2б), або до ліній рамки креслення (рис. 2).

Якщо лінії штрихування, наведені до ліній рамки креслення під кутом 45 °, збігаються за напрямком з лініями контуру або осьовими лініями, то замість кута 45 ° слід брати кут 30 ° або 60 ° (рис. 3 і 4).

Лінії штрихування повинні наноситися з нахилом вліво або вправо, але як правило, в одну і ту ж сторону на всіх перетинах, що відносяться до однієї і тієї ж деталі, незалежно від кількості листів, на яких ці перетину розташовані. (Змінена редакція, Зм. № 1).

6. Відстань між паралельними прямими лініями штрихування (частота) має бути, як правило, однаковим для всіх виконуваних в одному і тому ж масштабі перетинів даної деталі і вибирається в залежності від площі штрихування і необхідності урізноманітнити штрихування суміжних перетинів. Зазначене відстань повинна бути від 1 до 10 мм в залежності від площі штрихування і необхідності урізноманітнити штрихування суміжних перетинів. (Змінена редакція, Зм. № 2).

7. Вузькі і довгі площі перетинів (наприклад, штампованих, вальцьованих та інших подібних деталей), ширина яких на кресленні від 2 до 4 мм, допускається Штрихована повністю тільки на кінцях і у контурів отворів, а решту площі перетину - невеликими ділянками в декількох місцях (рис. 5 і 6). Лінії штрихування скла (рис. 7) слід наносити з нахилом 15-20 ° до лінії більшої сторони контуру перетину. (Змінена редакція, Зм. № 4)

8. Вузькі площі перетинів, ширина яких на кресленні менше 2 мм, допускається показувати зачорненими з залишенням просвітів між суміжними перетинами не менше 0,8 мм (рис. 9, 10).
У будівельних кресленнях допускається на перетинах незначній площі будь-який матеріал позначати як метал або взагалі не застосовувати позначення, зробивши пояснює напис на полі креслення.

9. Позначення, вказане в п. 3 табл. 1, і позначення засипки в перерізі виконують від руки. (Змінена редакція, Зм. № 1).

10. Для суміжних перерізів двох деталей слід брати нахил ліній штрихування для одного перетину вправо, для іншого - вліво (зустрічна штрихування).
При штриховке «в клітку» для суміжних перетинів двох деталей відстань між лініями штрихування в кожному перетині має бути різним.

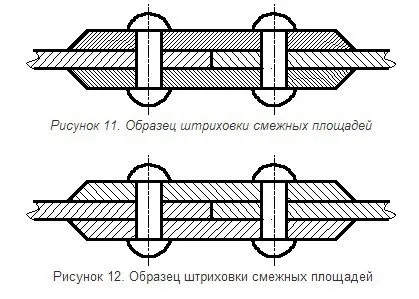

У суміжних перетинах з штрихуванням однакового нахилу і напрямки слід змінювати відстань між лініями штрихування (рис. 11) або зрушувати ці лінії в одному перерізі по відношенню до іншого, не змінюючи кута їх нахилу (рис. 12).

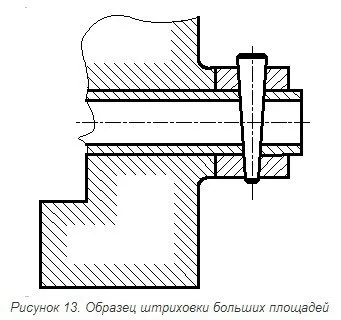

11. При великих площах перетинів, а також при вказівці профілю грунту допускається наносити позначення лише у контуру перетину вузькою смужкою рівномірної ширини (рис. 13). (Змінена редакція, Зм. № 1).
