гост 23586-96

Крок в'язки повинен бути рівномірним.

На криволінійних ділянках крок в'язки повинен бути зменшений на 30 - 50% в залежності від діаметра джгута і радіуса вигину джгута.

7.5 На початку і наприкінці в'язки джгута повинні бути пов'язані бандажі з двох - п'яти петель в'язки.

В'язку слід закінчувати вузлом (малюнок 7), який повинен бути закріплений клеєм, лаком або опалювальному.

При оплавленні підпал ізоляції не допускається. Після оплавлення довжина виступаючих з вузла-решт ниток не повинна бути більше 1 мм.

При в'язанні електроізоляційної плівкою джгут на початку і кінці в'язки слід обмотати розправленими кінцями плівки, виконавши два - три витка і закріпивши їх бандажем з ниток.

На джгути діаметром 20 мм і менше слід встановлювати бандажі шириною до 10 мм, на джгути діаметром понад 20 мм - бандажі шириною 10 мм і більше.

Приклад в'язки бандажів шириною до 10 мм вказано на малюнку 12. шириною 10 мм і більше - на малюнку 13.

7.6 До і після відгалуження джгути повинні бути пов'язані в дві - три поруч лежать петлі.

7.7 Перед кожним виходять з джгута проводом або групою проводів повинна бути пов'язана петля.

1 - бандаж з ниток, 2 - джгут

Примітка - Вузол умовно не затягнуті.

1 - бандаж з ниток; 2 - джгут

8.1 обмотку джгута необхідно виконувати з натягом стрічки або плівки і з перекриттям, рівним 50 - 70%.

8.2 Стрічка або плівка повинні фіксувати відгалуження (рисунок 14) і виходять з джгута дроти.

8.3 Стрічка або плівка, що не мають липкого шару, повинні бути проклеєні через три - п'ять витків і в місцях розгалужень.

Стрічка або плівка, які не піддаються склеюванню, повинні бути закріплені через 10 - 20 витків бандажем з ниток шириною 2 - 3 мм.

Початок і кінець обмотки джгута повинні бути закріплені клеєм або бандажем з ниток.

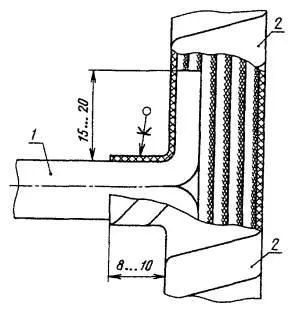

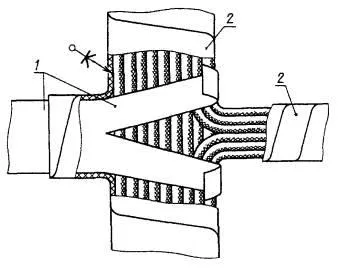

8.4 Електроізоляційна стрічка і електроізоляційна трубка в місці їх з'єднання повинні бути закріплені бандажем з ниток або клеєм (малюнки 15 - 19).

8.5 Обмотка джгута повинна бути виконана за варіантами 3.1 - 3.4 відповідно до малюнками 20 - 23.

8.6 При наборі джгутів, що складаються з проводів з ізоляцією, яка має холодної плинністю (наприклад фторопластовой або поліетиленовою), слід ізолювати екрановані дроти від неекранованих електроізоляційної трубкою або стрічкою (плівкою) з електроізоляційного матеріалу.

1 - електроізоляційна стрічка; 2 - джгут; 3 - відгалуження джгута

1 - джгут; 2 - електроізоляційна трубка; 3 - електроізоляційна стрічка; 4 - бандаж з ниток

* Зі збільшенням діаметра джгута ширину бандажа збільшують в зазначених межах.

1 - електроізоляційна трубка; 2 - електроізоляційна стрічка

1 - електроізоляційна стрічка; 2 - електроізоляційна трубка

1 - електроізоляційна трубка; 2 - електроізоляційна стрічка

1 - електроізоляційна трубка; 2 - електроізоляційна стрічка

1 - електроізоляційна стрічка, 2 - бандаж з ниток, 3 - джгут

Малюнок 20 - Варіант 3 1

1 - електроізоляційна стрічка, 2 - бандаж з ниток, 3 - джгут

Малюнок 21 - Варіант 3.2

1 - електроізоляційна стрічка, 2 - джгут

Малюнок 22 - Варіант 3.3

1 - джгут; 2 - електроізоляційна стрічка, закріплена клеєм

Малюнок 23 - Варіант 3.4

Внутрішній радіус вигину плоскої частини джгута товщиною не більше 20 мм повинен бути не менше потроєною товщини згинається частини джгута.

Джгут діаметром понад 20 мм, що містить дроти з площею перетину 0,2 мм 2 і менше, при укладанні в апаратурі згинати не допускається. Ділянки джгутів, що підлягають вигину при укладанні, в'язати не допускається. На ці ділянки джгута повинні бути надіті електроізоляційні трубки, або допускається обмотка двома шарами електроізоляційної стрічки з липким шаром (перший шар - липкою стороною стрічки назовні, другий - всередину) із застосуванням гумового шнура, трубки, заповненої стисненим повітрям і т.п. які після закінчення обмотки витягуються.

9.2 Джгути (на ділянках накладення їх один на інший) повинні бути пов'язані між собою шнуром або іншим матеріалом.

9.3 Ділянка джгута в місці переходу з нерухомої частини на рухому повинен бути розташований так, щоб він працював на кручення, а не на вигин.

Плоскі ділянки при переході з нерухомої частини приладу на рухому повинні працювати на вигин.

Радіус вигину повинен бути не менше зазначеного в 9.1.

9.4 що переміщується частина джгута на початку і в кінці повинна бути закріплена. Електроізоляційні матеріали, що захищають переміщаються ділянки джгута, повинні виступати за краї елементів кріплення не менше ніж на 10 мм.

10.1 Кріплення джгутів в апаратурі має бути здійснене скобами, хомутами, стрічками, шнурами, нитками, клеями і компаундами.

Таблиця 3 - Відстань між місцями кріплення джгута скобами або хомутами

10.4 В місцях переходу з однієї нерухомої площини на іншу джгут повинен бути прикріплений до обох площинах незалежно від відстані між місцями кріплення, зазначеного в 10.2 і 10.3.

10.5 Основні види кріплення кріпильними матеріалами показані на малюнках 24 - 27.

10.6 Скоби, стрічки та хомути повинні бути обрані за формою джгута.

10.7 На металеві скоби і хомути повинні бути надіті електроізоляційні трубки, або палять під скобами (хомутами) повинен бути обгорнутий електроізоляційним матеріалом, який повинен виступати за краї хомута або скоби на 1 - 3 мм.

10.8 Кріплення джгутів клеєм або компаундом слід проводити відповідно до малюнком 28.

10.9 Ширина склеює шва повинна бути не менше 1,4 діаметра джгута або проводу.

10.10 Джгути діаметром 10 мм і більше, за винятком покладених в пази блоку, в місцях приклеювання повинні бути закріплені шнуром або нитками через отвори в деталях конструкції.

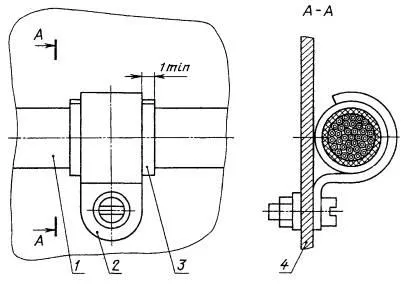

1 - джгут; 2 - скоба; 3 - прокладка з електроізоляційного матеріалу; 4 - панель, шасі і т.п.

1 - джгут; 2 - прокладка з електроізоляційного матеріалу; 3 - скоба; 4 - панель, шасі і т.п.

1 - джгут; 2 - стрічка з алюмінію; 3 - скоба; 4 - панель, шасі; 5 - прокладка (обмотка) з електроізоляційного матеріалу

1 - джгут; 2 - прокладка (обмотка) з електроізоляційного матеріалу; 3 - стрічка з алюмінію; 4 - панель, шасі; 5 - скоба

1 - панель; 2 - компаунд, 3 - джгут

Б.1 Загальні положення

Б.1 1 Визначення діаметра джгута слід проводити за номограмами (малюнки Б.1. Б.2) або за формулою (Б.1).

Б.1.2 Визначення діаметра джгута з числом дротів до 130 рекомендується проводити відповідно до малюнком Б.1.

Б.2 Визначення діаметра джгута по номограммам

Б.2.1 Номограмма висловлює залежність діаметра джгута від числа проводів і їх діаметрів.

Б.2.2 Діаметр джгута, що складається з проводів різних діаметрів, слід визначати послідовним переходом з кривих більшого діаметру проводів на криві меншого діаметру проводів.

Б.2.3 Як приклад визначення діаметра джгута по номограмі прийняті наступні вихідні дані: джгут складається з 14 проводів діаметром d = 4 мм, з 12 проводів діаметром d = 3 мм, з 20 проводів діаметром d = 1 мм.

Слід визначити діаметр джгута.

На осі абсцис слід знайти точку А, що відповідає 14 проводам. З точки А відновити перпендикуляр до перетину з кривою d = 4 мм (точка Б).

Через точку Б слід провести лінію, паралельну осі абсцис, до перетину з кривою d = 3 мм (точка Б).

На продовженні лінії БВ в масштабі осі абсцис відкласти відрізок ВГ, відповідний п = 12 проводам.

З точки Г провести лінію, паралельну осі ординат, до перетину з кривою d = 3 мм (точка Д).

Через точку Д слід провести лінію, паралельну осі абсцис, до перетину з кривою d = 1 мм (точка Е).

На продовженні лінії ДЕ в масштабі осі абсцис відкласти відрізок ЕЖ, відповідний п = 20 проводам.

З точки відновити перпендикуляр до перетину з кривою d = 2 мм (точка І).

Ордината точки І відповідає шуканого діаметру джгута.

Шуканий діаметр джгута дорівнює 25 мм.

D- діаметр джгута; n - число проводів; d- діаметр проводів по ізоляції

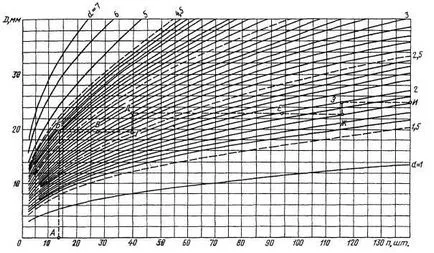

Рисунок Б.1 - Номограма залежності діаметра джгута від числа проводів і їх діаметрів

Б.3 Розрахунок діаметра джгута по формулі

Б.3.1 Діаметр джгута D в міліметрах слід визначати за формулою

де п - число проводів, шт .;

Dср - середнє арифметичне значення діаметра дроту, мм;

1,2 - 1,3 - коефіцієнт заповнення.

D- діаметр джгута; п - число проводів, d - діаметр проводів по ізоляції

Рисунок Б.2 - Номограма залежності діаметра джгута від числа проводів і їх діаметрів
