Знову вітаю користувачів і виконую обіцянку!

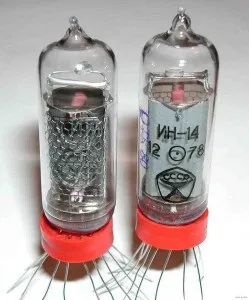

Сьогодні починаю викладати докладний фотозвіт з виготовлення годин на газорозрядних індикаторах (ГРІ). За основу взято ІН-14.

Всі маніпуляції в цьому і наступних постах доступні для людини без досвіду, достатньо лише мати трохи вправності. Роботу розіб'ю на кілька частин, кожна з яких буде детально описана мною і викладена в мережу.

Приступаємо до першого етапу - травлення плат. Дослідивши літературу, знайшов кілька технологій:

1. Лазерно-прасувальну технологія (ЛУТ). Для роботи потрібні три компоненти: лазерний принтер, хлорне залізо і праска. Спосіб найпростіший і дешевий. Мінус у нього тільки один - складно переносити дуже тонкі доріжки.
2. Фото-резист. Для роботи потрібні наступні матеріали: фото-разіст, плівка для принтера, сода кальцинована і УФ-лампа. Спосіб дозволяє зробити травлення плат будинку. Мінус в тому, що вартість його не з дешевих.
3. Реактивно-іонне травлення (РІТ). Для робіт потрібна хімічно активна плазма, тому в домашніх умовах не здійснимо.

Найчастіше застосовують анодное травлення. Процес анодного травлення полягає в електролітичному розчиненні металу і механічному відривання окислів виділяється киснем.

Цілком зрозуміло, що я вибрав метод ЛУТ для травлення плат. Перелік необхідного обладнання та матеріалів повинен виглядати приблизно так:

1. Хлорне залізо. Його купають в радіотоварів за ціною 100-150 рублів за банку.
2. Фольгований стеклотектоліт. Можна знайти в магазинах радіотоварів, на радіобарахолках або заводах.
3. Ємність. Підійде звичайний харчовий контейнер.
4. Праска.
5. Глянцевий папір. Підійде самоклеящаяся папір або однотонна сторінка глянцевого журналу.
6. Лазерний принтер.

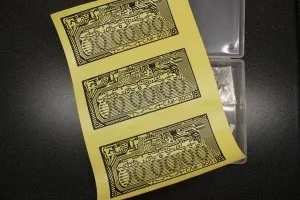

Надалі не довгий пошук в Інтернеті: видобуваємо малюнок готової плати і роздруковуємо його спеціальною програмою (використовував Sprint Layout).

ВАЖЛИВО! Версія для друку повинна бути дзеркальною, так як при перекладі зображення з паперу на мідь воно відобразиться назад.

Потрібно зробити розмітку і відрізати шматок текстоліту для плати. Це роблять ножівкою по металу, макетним ножем або, як у моєму випадку, бормашиною.

Після цього вирізав з паперу ескіз майбутньої плати та доклав малюнком до текстоліту (з фольгованої боку). Папір береться з запасом для того, щоб обернути текстоліт. Закріплюємо листок із зворотного боку за допомогою скотча для фіксації.

З боку малюнка проводимо по майбутньої плати праскою кілька разів через лист А4. Знадобиться не менше 2-х хвилин інтенсивної «прасування» для перекладу тонера на мідь.

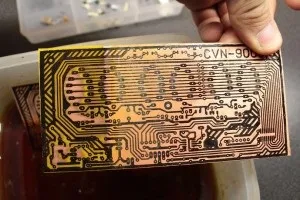

Заготівлю підставляємо під струмінь холодної води і легко знімаємо паперовий шар (мокра папір повинна вільно відходити сама). Якщо нагрівання поверхні був недостатнім, то можуть відійти невеликі шматочки тонера. Їх домальовували дешевим лаком для нігтів. В результаті заготовка для плати повинна має наступний вигляд:

У приготовленої ємності готуємо розчин хлорного заліза і води. Краще використовувати для цих цілей гарячу воду, це збільшить швидкість реакції. Від окропу краще відмовитися, так як висока температура деформує плату. Готова рідина повинна мати колір чаю середньої заварки. Плату поміщаємо в розчин і чекаємо, коли зайва фольга повністю розчиниться.

Якщо іноді помішувати розчин в ємкості, то швидкість реакції також збільшиться. Для шкіри рук хлорне залізо не небезпечно, але пальці можуть змінити колір.

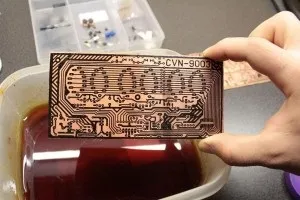

Для надання більшої наочності процесу, помістив плату в розчин частково. Які повинні відбутися зміни видно на фото:

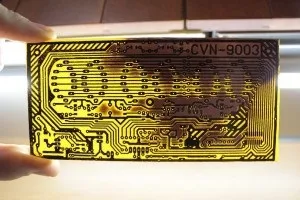

Зайва мідь розчиняється в складі приблизно через 40 хвилин. Після чого процес травлення можна вважати завершеним. Залишилося тільки зробити кілька отворів. Проводимо шилом розмітку і свердлимо дрилем невеликі дірки. Інструмент повинен працювати з високими оборотами, щоб свердел не з'їжджати. Результат роботи повинен виглядати приблизно так:

Другий етап виготовлення годин на ГРІ - пайка компонентів. Про це буду розповідати в наступному своєму пості.
