Годинники на газорозрядних індикаторах ін-12 (nixie clock)

Ще одні nixie clock своїми руками на ІН-12. Передумовою до цього послужило те, що я знайшов трансформатор який ідеально підходив, щоб на ньому зібрати годинник. ТА1-127, у нього 4 обмотки по 28 вольт і 2 по 7. Якщо одну використовувати для харчування "мізків" а решта з'єднати послідовно, то випрямлена напруга буде близько 180 вольт.

Панельки під ІН-12 робилися так - висвердлюють отвори в платі діаметром 2 мм, і навпаки них припаиваются позолочені контакти від панельок мікросхем.

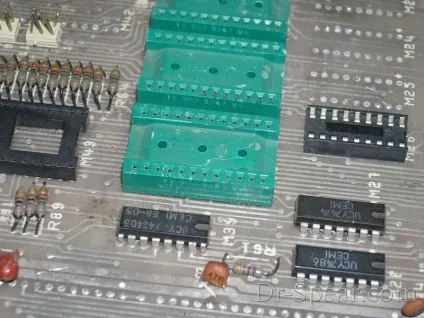

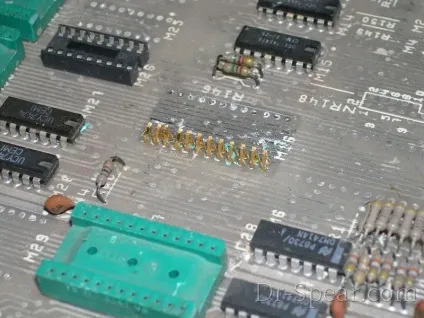

Ось таких ось панельок. Дуже старих.

Під ними такі ось контакти.

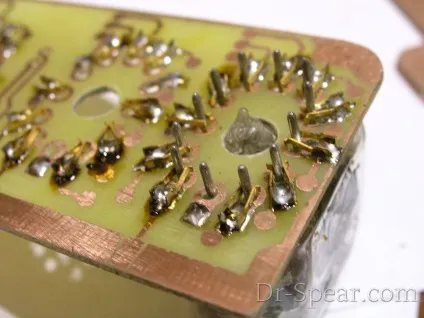

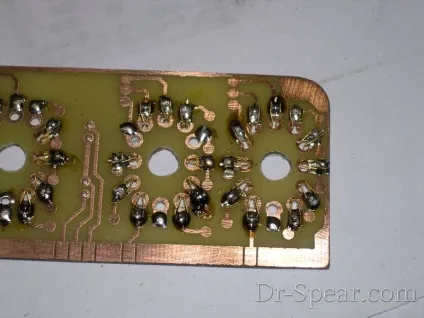

Контакти припаиваются таким ось чином. Штирі від лампи входять в отвори і затискаються контактами.

Більш крупним планом, лампа вставлена ​​в панель. Контакт цілком надійний.

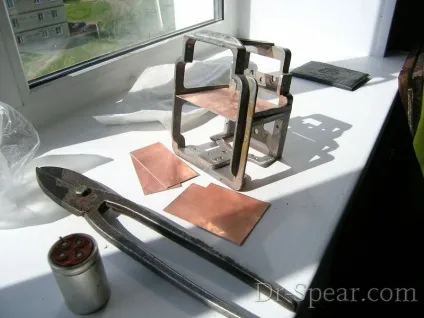

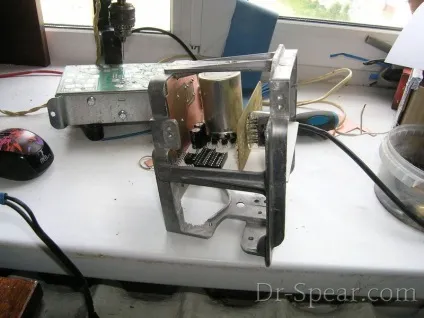

Знайшовся корпус - алюмінієвий каркас від якогось приладу.

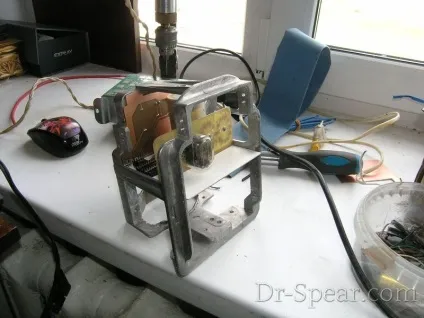

Вирізав плати за розміром цього корпусу. Так як дизайн застосовувався відкритий, то потрібно було зробити все ідеально, і самі плати в тому числі. І розміщення цих плат повинно бути гармонійно.

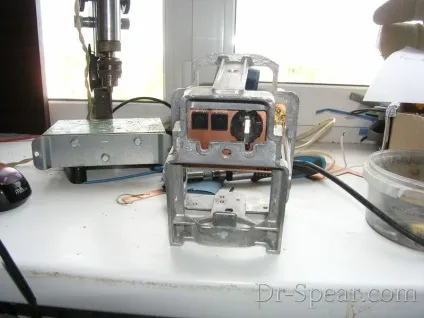

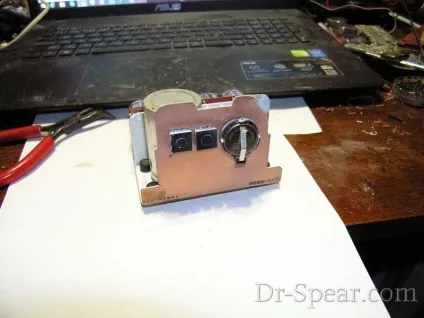

Ззаду, на окремій платі, дві кнопки і батарейка.

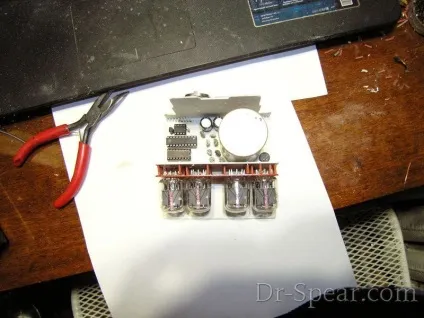

Знову ж, дизайн відкритий, вільний.

Коробочки з стирчать з них лампами мені ніколи особливо не подобалися.

Я вирішив зробити так, щоб все було на увазі, а для цього потрібна естетичність кишков, тому я пофарбував плати.

І цей бутерброд з панельками теж фарбований, з лицьового боку червоним глянцевим. Плати білі матові.

З іншого боку.

З приводу бутерброда - на одній платі зосереджені посадочні місця для ламп, на інший платі виконана розводка, оскільки на основній платі їй місця особливо і не було.

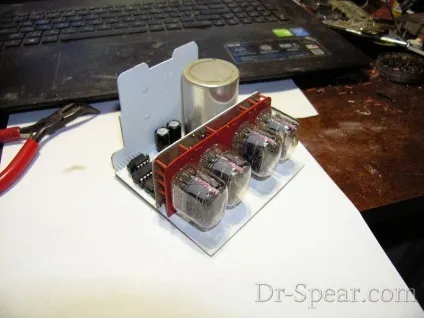

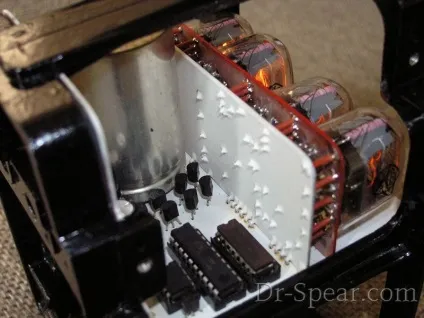

Зверху. Зверніть увагу на хвилеподібний розташування транзисторів. Це не випадково.

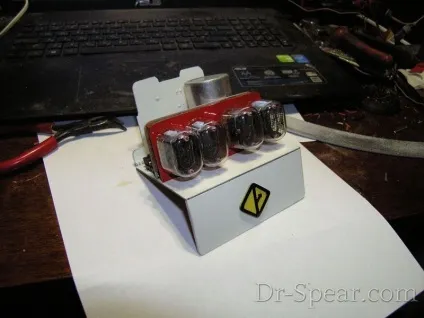

Знизу з'явилася панелька з шильдиком. Вона також з склотекстоліти, припаяна до основної плати через куточки. Сам шильдик вирізаний з того ж матеріалу і пофарбований.

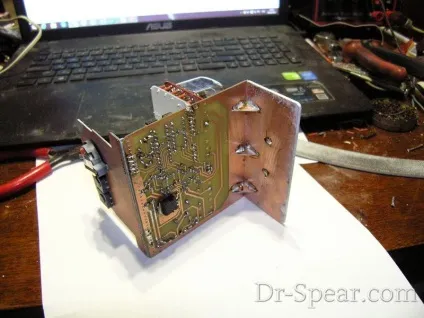

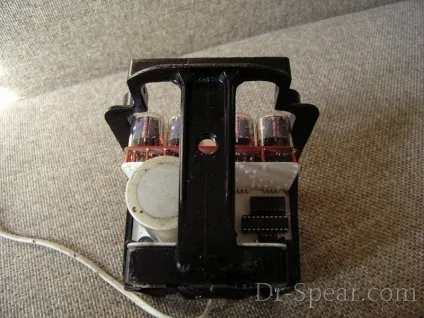

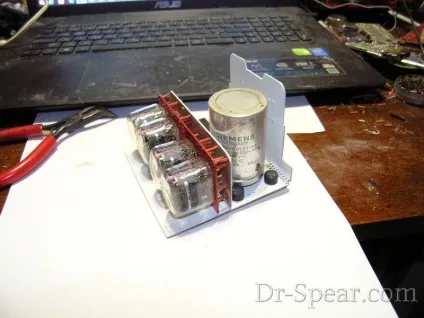

Вид ззаду. Дана конструкція вже перевірена, налагоджена і працює.

Перейдемо до нашого корпусу. Він зашкурена і пофарбований в чорний.

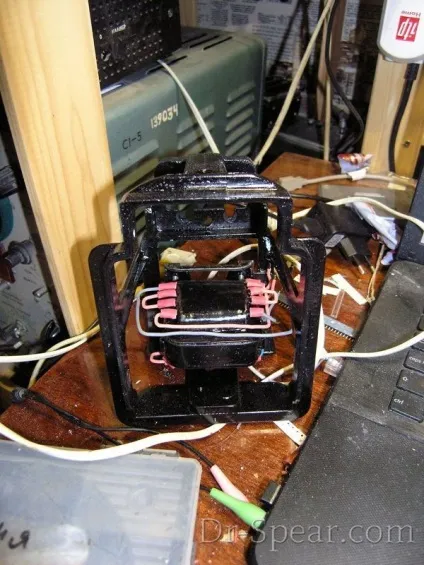

Трансформатор також пофарбований в чорний і примостився внизу, під платами.

З'єднання, які ви бачите, виконані ексклюзивним негорючим кабелем, кембрики червоні.

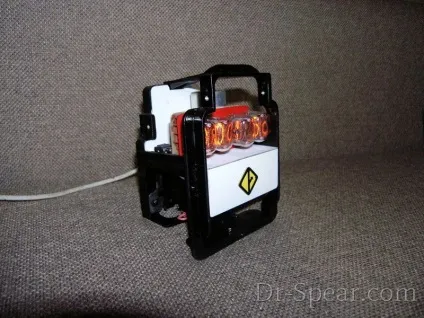

Отже, прийшов час побачити загальну картину зібраних годин.

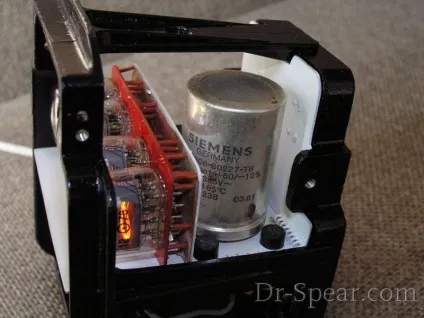

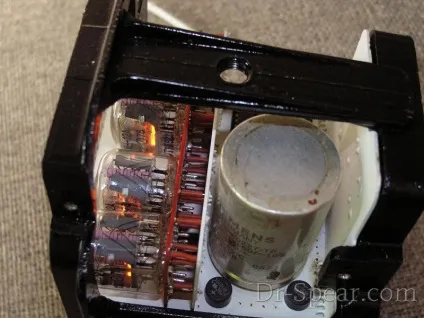

Важливі елементи дизайну - знову ж ексклюзивний конденсатор Siemens, згладжує напруга живлення ламп.

Круглі діодні містки.

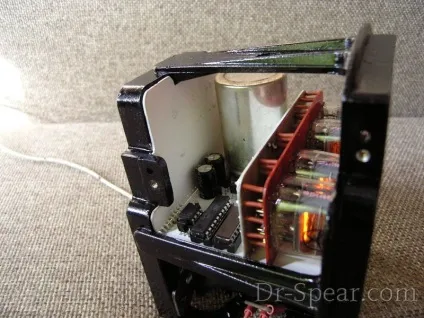

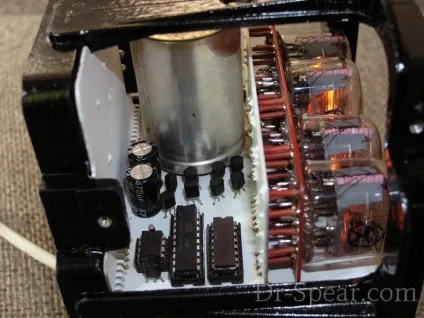

Тут видно внутрішня сторона бутерброда, пофарбована в білий.

Досить цікаве поєднання білого і червоного укупі з відрізками червонуватого провід, що з'єднує плати.

На білій платі елементи виглядають досить естетично, чого не сказати про стандартний кольорі склотекстоліти, кольорі болотної рідини.

Боковий вигляд. Непогано було б ретельніше випрямити дроти у трансформатора, щоб все було під прямим кутом.

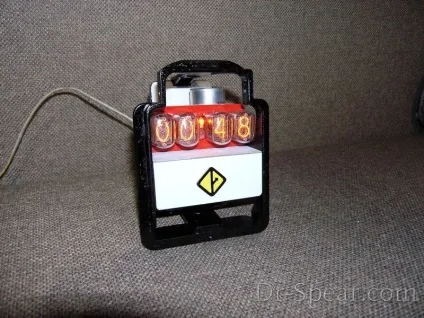

Ну і нарешті, фінальний вигляд. З розділової точкою - неонка. До речі, вона так цікаво блимає - мабуть я поставив занадто великий резистор і їй не вистачає напруги для стабільного запалювання. Коротше, розряд по ній скаче вгору-вниз, вправо-вліво, виникаючи то там то сям.

Спочатку думав що червоний колір буде якось забивати світіння індикаторів, і внутрішньо готувався до того, що можливо доведеться його перефарбувати. Але ефект виявився просто божественним.

Природно, фотографії не повністю передають всю красу цього годинника. На них можна дивитися вічно.

Що стосується індикаторів, то тут потрібно перевіряти струм. За паспортом - при динамічної індикації струм допускається в межах 1-2 mA.

Це необхідно враховувати, якщо ви хочете щоб лампи прослужили власне стільки, скільки вони і повинні прослужити.

У мене так і виходить - близько 1 mA на цифру (вимірював на шістці).
